很多人在安裝LED顯示屏時，為了節約成本，都會選擇買邊框、模組、排線、電源、控制卡等材料來自己組裝成LED顯示屏，那么如何把一塊塊模組組裝成一整塊大的LED屏幕，并且正常使用呢？小編為您詳解磁吸條屏安裝步驟。

    先算一下尺寸：單元板用的是P5的全彩模組尺寸為320*160mm，長15塊，高12塊，這塊彩屏共用180塊模組。320*15＝4800mm，160*12＝1920mm，凈面積為4800mm*1920mm各加10mm的余頭（除去包不銹鋼用去2mm，最后板的接縫為5-8mm。上下的余頭可以留到上面從正面看看不到），邊框尺寸為4810mm*1930mm。

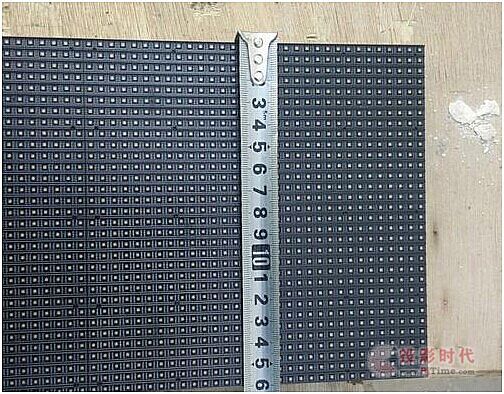

P5室內模組長尺寸320mm

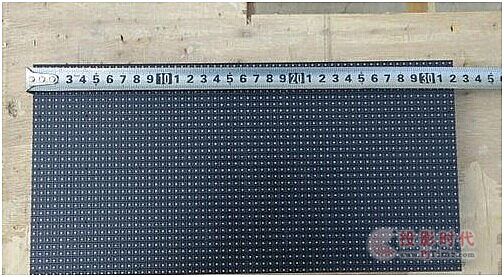

P5室內模組寬尺寸160mm

P5室內模組背面

        一、首先做邊框

    從市場上買4*4的方鋼4根2*2的4根（6米長），先用4*4的方鋼做一個田字架，大邊框的尺寸為4850mm*1970mm，因為小邊框內的尺寸才是裝屏的尺寸，方鋼為40mm，所以是這個尺寸。焊的時候用鋼角尺盡可能的焊好90度角。中間那個尺寸不重要。田字架做好后，開始在上面焊小方鋼，小方鋼的內部尺寸為4810mm*1930mm四角及中部用剩下的4*4方鋼切成小段焊上去方便包不銹鋼。

4*4和2*2方鋼

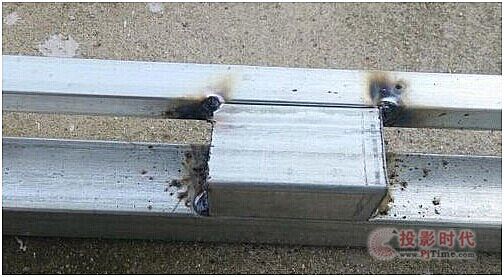

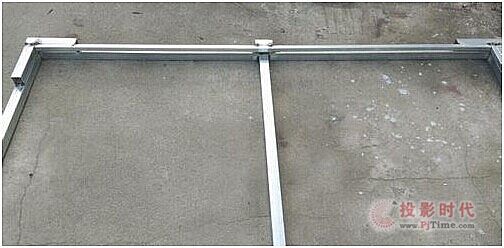

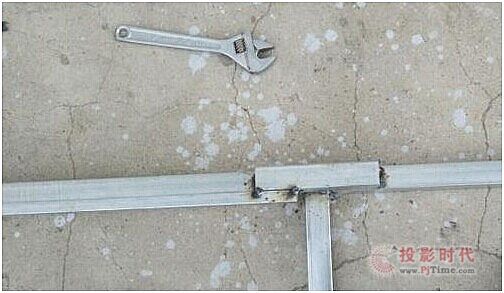

方通焊接

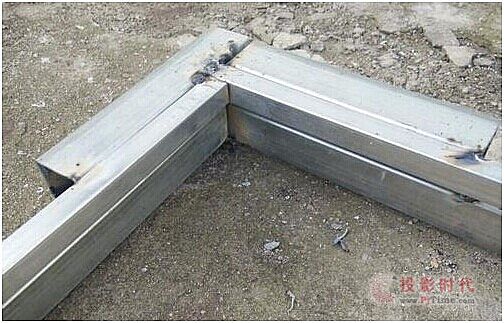

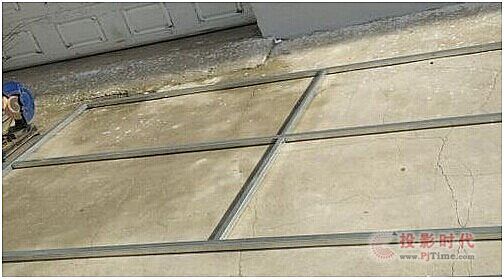

方通焊接1

方通焊接2

方通焊接3

方通焊接4

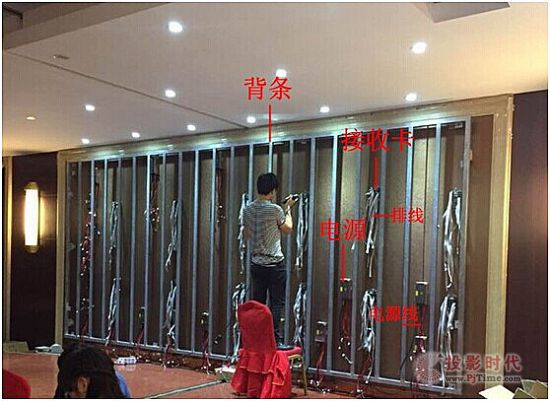

    小連框做好后開始焊背條，前兩塊用板量著焊，找到尺寸后一直往下焊就行了。背條是40mm寬的，長度為1980mm左右，兩頭能夠著好焊就行。焊好后的邊框（照的是背面）邊框就可以拿到大廳內安裝了。墻頂部做好兩個角鋼掛鉤。

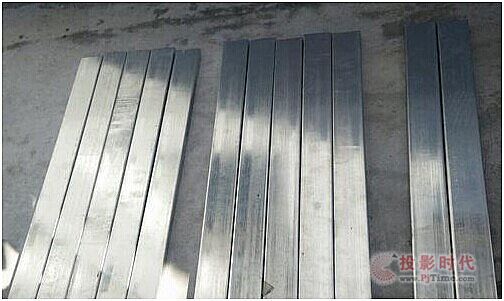

焊接背條

方鋼背條

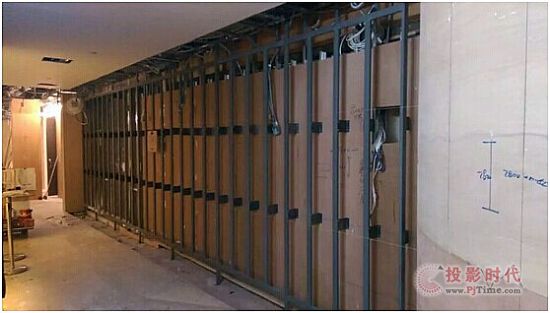

把焊接好的方鋼固定在墻上

      二、裝電源、控制卡、模組

    架子掛好后，四周留10mm的空隙，因為室內屏不能做成加風扇的箱體框，只有靠這10mm的空隙簡單通風了。

    裝電源的時候先接好兩條成品電源線，5V輸出一定要看好正負極，如果接反電源輸出線的話，電源線、模組當時就冒煙，如果還連控制卡的話卡也燒了。

    每根成品電源線有兩個接頭，這樣每塊電源能帶四塊模組。然后是220V連接，用2平方的軟銅線把每一排串在一起就行，最后出三組220V電源線，進一個空開，空開上面進一對6平方的銅線。這塊屏功率大約9千瓦，所以6平方線有剩余。

    電源接好后裝控制卡，控制卡用的是5塊同步接收卡。

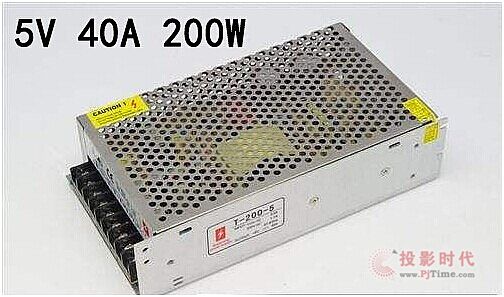

LED顯示屏電源5V 40A

把電源固定在條屏的位置上

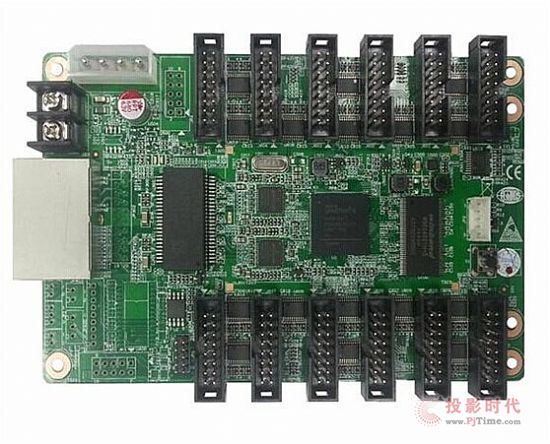

LED顯示屏接收卡

      三、接收卡與模組連接

    每張卡帶三列模組，共36塊板，這樣每三列裝一塊卡，從就近的電源上取5V給卡供上電，注意正負極，然后用網線把5張卡連起來，靠電源接頭的網口是輸入口，右邊是第1塊卡，也是頭卡，輸入接的是電腦的千兆網卡，然后輸出網口接的是第2塊卡的輸入口，第2塊卡的輸出口接的是第3塊卡的輸入口，這樣一直到最后一張卡，第5張卡，輸入接第4張卡的輸出。輸出口為空。

接收卡連網線示意圖

    裝模組之前要用不銹鋼包邊，這僅僅是為了好看，也是安裝單位要求的，專門找來了做不銹鋼的師傅來量了尺寸，我估算了下他量完鋼結構后加大了5mm吧，為方便能好安裝又能卡死。

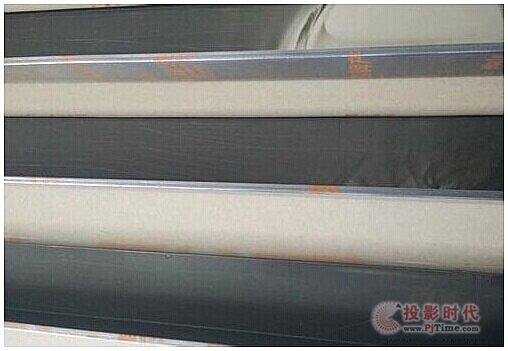

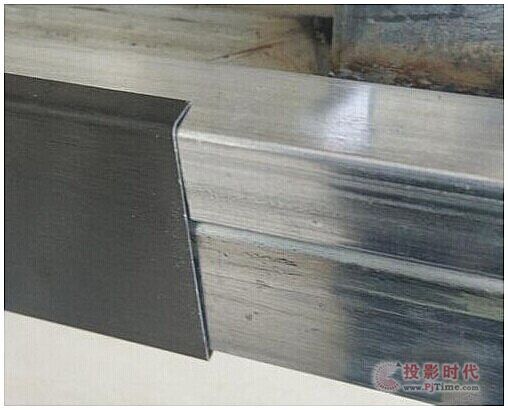

LED模組不銹鋼包邊

LED模組不銹鋼包邊1

          四、安裝模組

    扣好不銹鋼邊后就能開紿上模組了。從上往下或從下往上裝，自帶的排線長短只適合模組與模組的連接，從控制卡到模板的長排線是要自己做的，（也可以跟賣模組的要）最上面和最下面用的排線最長，大概是1米半長，下面開始制作長排線。

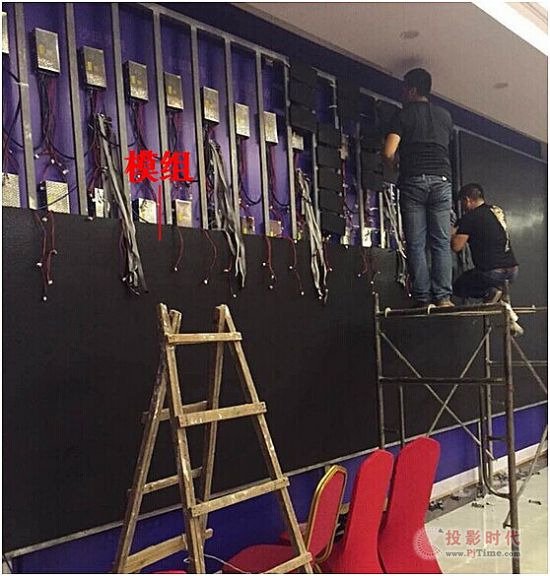

在方鋼上安裝LED模組

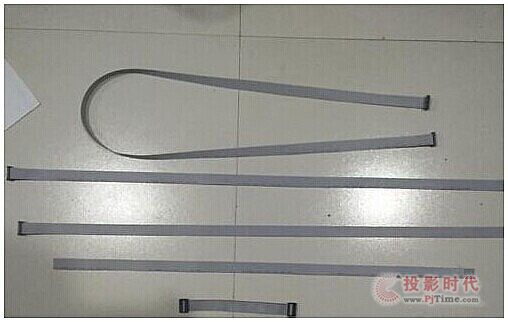

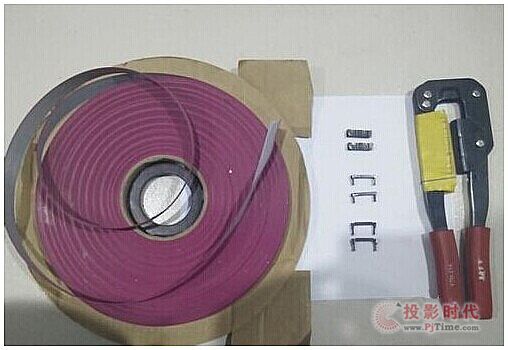

LED模組長排線和排線

LED模組16P排線

    有工具的話，兩頭一壓就行了，最后上那個固定卡子，很多時候因為背條支著放不平模組，裝的時候還得剪掉，插排線的時候紅邊向上，模組的箭頭向上，沒有箭頭的字向上，前面的輸入連接后面的輸出。

    這塊彩屏共用5張卡，1塊卡拖三列模組，每張卡上面有12個T75接口，這塊屏從上到下也是12排，當好插滿，對應插好就可以了，屏接口的最下面一針標著OE，但是不是插排線的紅邊，（這個和單雙色屏剛好相反），排線插反也不會燒模組或卡，只是模組上顯示一條亮線。

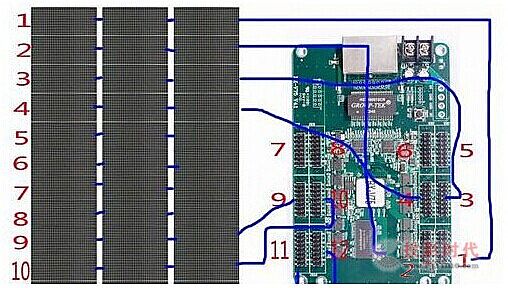

接收卡與模組接線示意圖

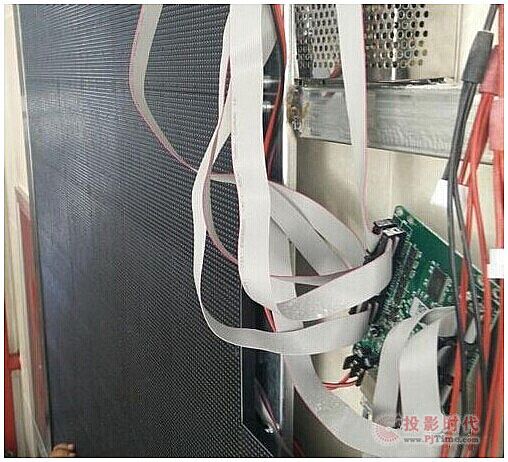

接收卡與模組接線實物圖

       五、調試

    裝好三列模組一張卡后通電測試，有問題的話及時解決，因為再裝下一組的話就會蓋住這張卡無法測試，控制卡上面有一個測試按鍵，如果安裝正常的話屏會依次顯示紅、綠、藍、行、場、點信息，正常的話再安裝下一組，直到安裝完成。

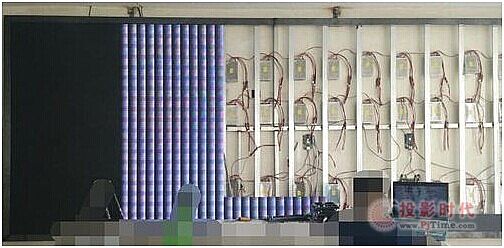

測試部分已安裝好的模組是否正常顯示

安裝完所有的模組并包邊

LED顯示屏調試成功
