4.系統硬件及軟件設計:

    整個系統由單片機、控制驅動電路SSD1303和OLED顯示屏三部分組成.SSD1303與單片機接口的引腳有：DO～D7為與單片機接口的數據總線，R/W（RW#）為讀寫選擇信號，D/C為數據/命令選擇信號，CS#為片選信號,低電平有效，E（RD#）為使能信號，RES#為復位信號。單片機采 用ATMEL 公司生產的低功耗、高性能的AT89C51, AT89C51與SSD1303和顯示屏的硬件接線如圖2所示,P1.0、P1.1、P1.2、P1.3、P1.4分別與SSD1303的 R/W（RW#）、D/C、CS#、E（RD#）、RES#相連,P0口與SSD1303的數據總線相連。其它引腳的連線VCC接12V，VDD接 2.7V，VSS接地等。下面通過程序來控制這些引腳,從而使OLED顯示需要的漢字或圖形.主程序軟件流程圖如圖3所示。

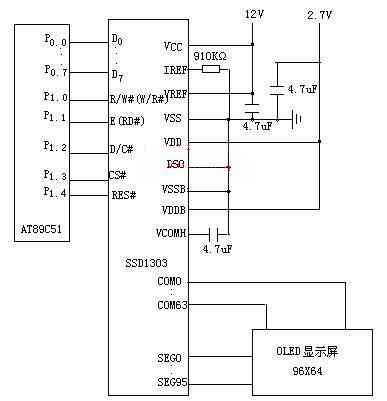

    圖2 單片機AT89C51與SSD1303和顯示屏的硬件接線

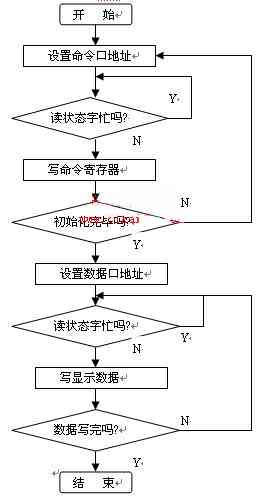

    圖3 主程序軟件流程圖

    5.結論

    根據以上方案,我們在研究了穩定的綠色有機薄膜電致發光器件的基礎上，制作出了96×64點陣的OLED顯示屏，并用SSD1303和 AT89C51成功驅動了該顯示屏,顯示效果較好，但在試驗過程中我們發現,在顯示中還有某些缺陷,產生的原因主要是目前現有的OLED制作工藝上的某些 不足,這些都有待于在以后的工作中進一步解決。我們相信隨著平板顯示器市場需求的日趨增長，OLED顯示技術將會得到進一步的開發，作為最有發展前景的顯示器件之一，OLED將會成為平板顯示應用領域中的一種主流技術。

    本文的創新點在于提高了綠色有機薄膜電致發光器件的穩定性并達到了實用化要求，并設計了OLED矩陣顯示屏的控制電路，為OLED從實驗室的研究到實際應用提供了一種有效的途徑，對推動OLED顯示器的產業化進程有著積極的意義。
