每年一度的春晚盛宴, 帶給我們視覺感官的沖擊外,還同時展示了視頻顯示技術的不斷進步, 2010年春晚背景顯示與演員有機融合為一體的精彩過程,讓10多億觀眾耳目一新. 帶給大家震撼的同時,大家都在困惑,如此完美的顯示方案是如何實現的?公開的資料已經告訴行內人士,成就如此絢麗效果的秘密演播廳所采用的LED顯示屏幕、LED彩幕和LED視頻條。外行人看熱鬧,內行人看門道, 在此對春晚LED背景顯示做詳細的技術解析。

    春晚的現場的演播大廳幾乎全部被不同規格的LED屏幕所鋪滿， 根據其安裝位置和不同的規格，劃分為5個不同的部分。

    1． A屏，核心背景LED大屏幕，正對觀眾的超大LED高清背景墻。該LED 背景墻屏幕尺寸高達18 x 9     米，物理分辨率高達2952 x 1440 像素，由 820個 LED 箱體構成。點距較密。

    2．B屏， LED彩幕，形狀，在A區的外面一層，點距比A區的核心 背景顯示屏大。具體面積不祥。

    3．C屏， 比B屏大的LED彩幕，也是形狀，在B區外面一層，采用于B區一樣的LED箱體。B、C屏幕層疊。

    4．D屏，位于舞臺上方，由500根2米長的立體LED視頻柱，每個側面都是LED屏幕，舞臺前上方呈現45度的坡形設計，使得舞臺前后有立體的呼應效果從演出現場可以看到，這些LED視頻柱可以上下移動，拼出各種造型根據不同的演出內容變幻不同的形狀，構成立體化的舞臺顯示效果。

    5．E屏，位于舞臺的最外面，估計采用于B屏一樣的LED箱體，由于現場的攝像鏡頭大部分貼近舞臺里面，大部分的畫面里面，通過電視觀看的觀眾感覺不到這個屏幕的存在。只有在現場全景畫面時才能展現。

    整個舞臺除地面外，全面被LED屏幕所包圍，其中ABCE層層套疊，加上舞臺上方的移動LED視頻柱構成的D屏幕， 配合專門制作的播放內容，整個舞臺根據演出內容變換背景圖片和形狀外，構成一個立體的展示環境。

    5塊顯示屏采用5臺Encore處理器分別控制上述的5個部分的顯示內容。從公開的資料看，這5臺LED圖像處理器是同時但是分別工作的。 從現場背景畫面顯示的情況分析，這5塊屏幕大致構成2種基本的顯示模式。

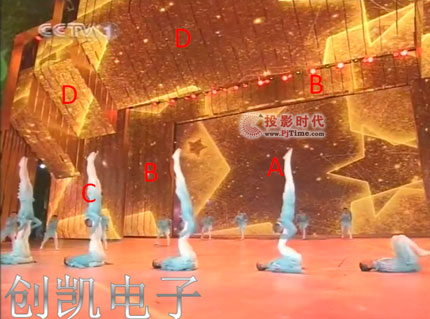

    A．把BCDE屏幕作為A屏幕的顯示外延，或者BCE作為A屏幕的外延，D屏幕播放獨立的內容。這種情況下，只需要在相應的圖像控制器上同時播放相同的內容。LED箱體的顯示對應部位的內容，構成一幅畫面，如下圖所示，BCD屏幕顯示的是A屏幕的一部分，細心的讀者可以通過查找相同的部分從而得出BCD屏幕在此種模式下對應顯示的是A屏幕的哪部分的內容，并通過其他場景畫面進行驗證。

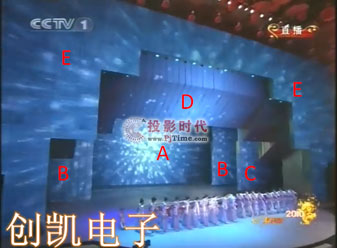

    B．ABCDE屏作為獨立的顯示屏幕，播放相同或者不同的內容，如下圖所示，除BC屏幕顯示相同的內容外，ADE屏幕顯示的是完全不同的內容：

    現場的顯示效果非常明顯，震撼，一體，完美。實施該方案的技術系統，顯示的內容不需要特別的制作，只需要配合演出場景做簡單的配合顯示內容就可以了。目前國內也有完全可以替換的的技術，可以達到春晚的顯示效果。在創凱電子提供給國內廠家的舞美解決方案中，已經實施的某些案例中，于春晚的方案類似，而且顯示效果不亞于春晚。

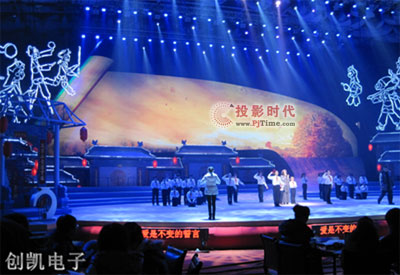

    在國家大劇院正在進行的歷時半年的<<復興之路>>大型演出， 整個LED視頻顯示解決方案就是由創凱電子提供的。主屏為P8.5分辨率為2048*896的全彩LED屏幕,采用4張發射卡支持的橢圓型背景墻.由P12 全彩LED搭建臺階分別由6張不同的發射卡采用不同的分辨率點陣構成. 如下圖:

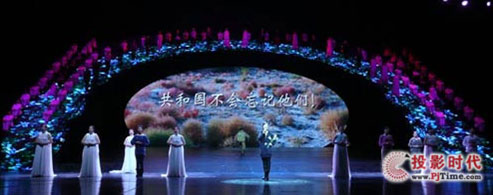

    現場采用2臺創凱電子的LED拼接圖像控制器CK4L6000-0104 和CK4L6000-0106,.CK4L6000-0104控制主屏顯示, CK4L6000-0106控制LED臺階彩幕顯示,通過普通電腦播放針對演出現場制作的視頻源播放輸出給CK4L6000型圖像控制器. 采用LED臺階構成的空中彩虹形狀,既可以播放演出配合的內容,還可以有演員在上面表演,形成一上下立體的演出場景. 如下圖:

    而且整個舞臺融為一體的顯示效果更令人驚嘆。

    在創凱電子提供的另外一個LED舞美解決方案中, 為體現”黃河之水天上來”的創意,演出臺面需要部分鋪上LED屏幕,背景LED屏幕,并需要對某些LED屏幕倒立卷曲吊掛,當播放黃河水流動,才能出現流水從天上流到背景LED屏幕再到舞臺地面的感覺. 如下圖:

    現場整套系統物理點陣分辨率達到：3744*2104,其中大屏LED采用P6點陣，，物理分辨率為3744*880,地轉LED采用P20點陣，物理分辨率數為：864*1224，要求整個畫面實現拼接，顯示一副畫面或者背景顯示與演出相配合的畫面, 現場采用CK4L6000-0206同時控制主屏幕的橫向4張發射卡和地轉LED屏幕的縱向2張發射卡，從而達到內容由里到外向主屏幕延伸的效果！

    縱觀整個春晚演出,我們在感受科技進步帶給的整體美感和視覺沖擊外, 我們也能發現春晚所采用的方案的細微不足, 也就是發射卡和LED箱體的視頻畫面不同步現象,這個現象在橫向移動的影像上尤其明細, 以<荷塘蓮語>演出時最為明細,如下圖:

    這個不足，一般的觀眾是感受不到，而且在整個晚會中稍現即逝，不影響整體系統的運行和效果.
