◆ GeForce GTX 280散熱器剖析

GTX 280的散熱器

　　整卡功耗達到236W的GTX 280對散熱器是一個嚴峻的考驗，不過初看起來，這個散熱器和9800GTX所用的并沒什么大不同，散熱面積也只有2000cm^2左右，不過仔細端詳之后，你會發現GTX 280散熱器上的熱管達到了8根之多，這些熱管分別將熱量從銅底座導向散熱鰭片與外殼。

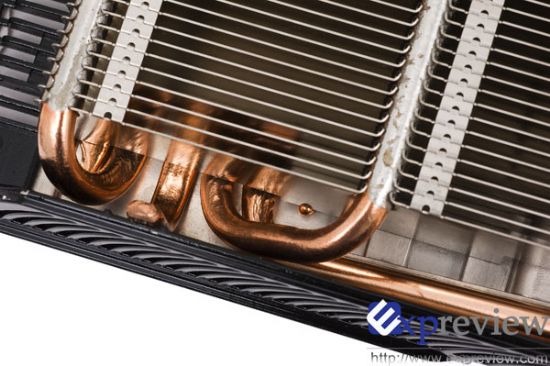

熱管特寫，我們可以發現有一條熱管焊接到外殼上，這無形中加大了散熱器的散熱面積。

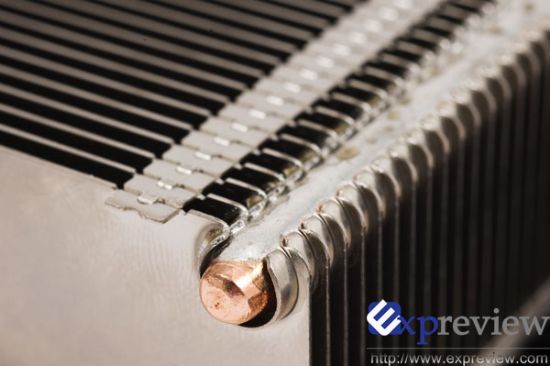

熱管與鰭片間采用了焊接方式，確保零熱阻

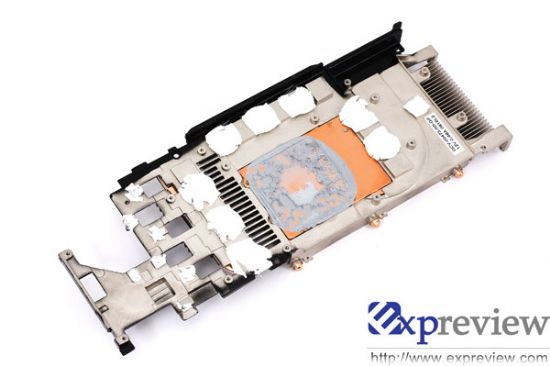

散熱器覆蓋了GPU、7個mosfet、8塊顯存和NVIO芯片。

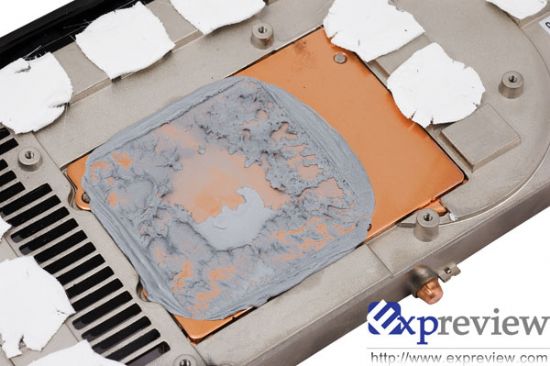

銅制的底板和硅脂。

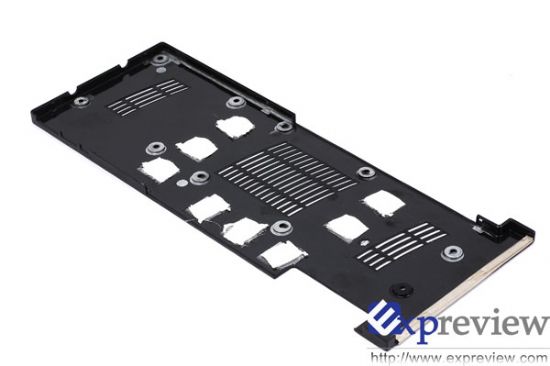

背面的8顆顯存也墊有散熱墊片。

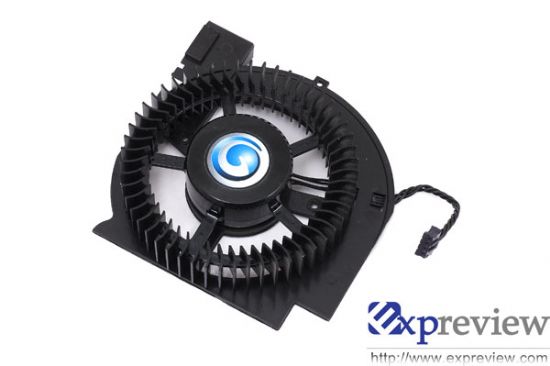

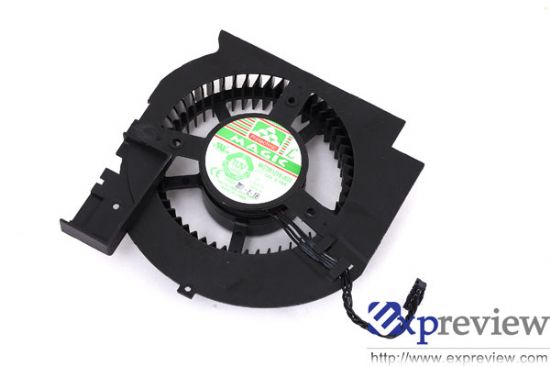

80*20規格的渦輪風扇

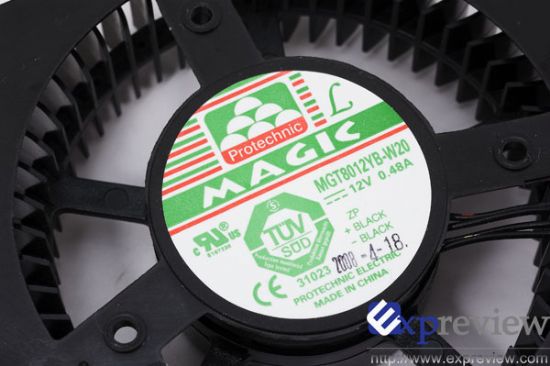

Protechnic生產的風扇，也是近來NVIDIA公版散熱器經常采用的風扇

風扇規格為80x20（直徑x高），額定電流為0.48A。
