HDMI重要性二：防止灰階信號丟失

     我們上篇講的僅僅只是電氣信號規格，而這里我們要談到的傳輸?shù)木唧w內容-灰階信號。

     哪怕平臺電視可以接入DVI信號并且識別，但只要它沒有針對PC的灰階信號進行轉換，那么既然畫面一切正常顯示，但是我們看到的畫面的亮度和暗部細節仍然 會嚴重失真 。

     這是怎么回事？ HDMI與DVI雖然遵循相同的電氣規格，采用T.M.D.S的數字信號傳輸，但最大的不同之處就是，DVI是PC上的規范，而HDMI的用途大多在家電領域。

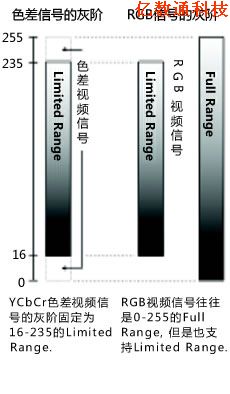

     應用領域的有所不同也會導致規范有所不同，PC一般采用了Full Range的RGB灰階，灰階數值范圍是0至255；而對于家電這些消費類電子采用的RGB灰階都是Limited Range，數值范圍是16至235，16-235其實是對模擬電視格式的延續。

    DVI轉HDMI在沒有灰階處理的平板電視上會直接導致13%的灰階信號丟失。而HDMI處理的即可為色差訊號的Limited Range也可以是RPG的Full Range，一般發送端都會自適應。

    下圖是實拍平板電視效果展示

13%的灰階信號丟失	正常情況，暗部高光細節清晰可見

    此節感謝Emufan提供的資料以及圖片
