DisplayPort接口挑戰HDMI

    07年平板電視行業無形中發生了巨大的變化，從產品端來看，比如103英寸等離子的推出、3毫米OLED電視機的問世等等，但每一次產品的革新，都免不了技術方面的支持，有了更好先進的技術，才能有革命性的產品推出，才能在電視機的外觀設計、畫質、音響、接口等方面的優秀表現提供強勁的源動力。

    在2007年逐漸離我們遠去的時候，萬維家電網對彩電行業的十大新聞、革命性產品、關鍵字進行了盤點，今天為了大家對07年所產生的一些平板電視技術有更清楚的了解，我們對07年十大平板電視技術進行了盤點，說的也都是一個“新”字，下面一起來看看吧。

    全高清平板電視產品領域加大

    談到2007年平板市場，不能不談到“全高清”，在07年平板電視領域，無論液晶還是等離子，都開始全面向全高清進軍，那么我們天天提到全高清，到底什么才是全高清呢？可能許多網友還是對此不是很了解，下面我們就07年最熱門的平板技術簡單介紹一下吧。

    “全高清”現在還有FULL HD、1080P兩種說法，從技術上講，全高清的顯示屏整體物理分辨力要達到1920×1080P，也就是水平方向的分辨力要達到1920個像素，垂直分辨力要達到1080條掃描線。符合全高清標準的液晶電視，在其面板附近將會以標簽或者作為電視機設計的一部分，用“FULL HD”標示出其顯示屏的物理分辨率滿足1920×1080P的全高清標準。

    目前市場上有許多液晶電視產品只達到1366X768的高清標準，但在說明書或者機身上，我們經常能看到“全面支持1080P高清顯示”的標示，但這不是真正的能達到全高清標準，只是說能顯示1080P的圖像，但畫面已經大打折扣，這只是為產品“貼金”的一種宣傳語言。

DisplayPort接口挑戰HDMI

    07年底，DisplayPort接口的問世也引起了許多業內人士的關注。在高清晰視頻即將流行之際，沒有高帶寬的顯示接口是無法立足的。DisplayPort問世之初，它可提供的帶寬就高達10.8Gb/s。要知道，HDMI 1.2a的帶寬僅為4.95Gb/s，即便最新發布的HDMI 1.3所提供的帶寬(10.2Gb/s)也稍遜于DisplayPort 1.0。DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，充足的帶寬保證了今后大尺寸顯示設備對更高分辨率的需求。

DisplayPort接口

    和HDMI一樣，DisplayPort也允許音頻與視頻信號共用一條線纜傳輸，支持多種高質量數字音頻。但比HDMI更先進的是，DisplayPort在一條線纜上還可實現更多的功能。在四條主傳輸通道之外，DisplayPort還提供了一條功能強大的輔助通道。該輔助通道的傳輸帶寬為1Mbps，最高延遲僅為500μs，可以直接作為語音、視頻等低帶寬數據的傳輸通道，另外也可用于無延遲的游戲控制。可見，DisplayPort可以實現對周邊設備最大程度的整合、控制。

DisplayPort接口

    目前DisplayPort的外接型接頭有兩種:一種是標準型，類似USB、HDMI等接頭;另一種是低矮型，主要針對連接面積有限的應用，比如超薄筆記型電腦。兩種接頭的最長外接距離都可以達到15米，雖然這個距離比HDMI要遜色一些，不過接頭和接線的相關規格已為日后升級做好了準備，即便未來DisplayPort采用新的2X速率標準(21.6Gbps)，接頭和接線也不必重新進行設計。

    除實現設備與設備之間的連接外，DisplayPort還可用作設備內部的接口，甚至是芯片與芯片之間的數據接口。比如，DisplayPort就“圖謀”取代LCD中液晶面板與驅動電路板之間主流接口——LVDS(Low Voltage Differential Signaling，低壓差分信號)接口的位置。DisplayPort的內接型接頭僅有26.3mm寬、1.1mm高，比LVDS接口小30%，但傳輸率卻是LVDS的3.8倍。

HDMI1.3逐漸取代HDMI1.2版本

    HDMI接口相信大家都耳熟能詳了，現在它已經成為全球消費類電子主流接口標準，2006年7月更是發布了HDMI1.3版本，進入2007年以后，HDMI1.3版本也開始全面應用在平板電視上面，為消費者提供更高質量的視聽享受，推動了產品的進一步升級。

    與HDMI1.2相比，HDMI1.3版本增加了以下內容：

    速度更快：雖然 HDMI 1.2 已具有足夠的帶寬支持所有現有的 HDTV 格式，但是 HDMI 1.3 卻將其單鏈接帶寬提高到 340 MHz (10.2 Gbps) 以支持將來 HD 顯示設備的需要，例如更高的分辨率、深色和高幀率。此外，建立 HDMI 1.3 規范是讓今后的 HDMI 版本達到更高速度的技術基礎。

    深色：HDMI 1.3 支持 30 位、36 位和 48 位（RGB 或 YCbCr）色深，可極好地表現十億種顏色的空前細致的畫面，而之前 HDMI 規范版本的色深最高為 24 位。

    色空間更寬：HDMI 1.3 新增了對“xvYCC”色彩標準的支持，它去除了現有色空間的限制并使得人眼可以觀看任何色彩的顯示。

    新型迷你接口：隨著 HD 攝錄一體機和數碼照相機等小型便攜式設備需要 HDTV 的無縫連通性，HDMI 1.3 提供新型、更小的接口選項。

    唇型同步：因為消費電子設備正在使用復雜性不斷提高的數字信號處理技術，以增強畫面內容的清晰度及細致度，要使用戶設備中的影音內容同步成了一大挑戰，潛在地需要復雜的終端用戶調節。HDMI 1.3 加入了自動音頻同步的功能，使設備能完全精確且自動地執行同步。

    新型 HD 無損音頻格式： 除 HDMI 支持高帶寬的未壓縮數字音頻和所有現有的壓縮格式（例如 Dolby® Digital 和 DTS®）的現有性能外，HDMI 1.3 還新增了對新型無損壓縮數字音頻格式 Dolby TrueHD 和 DTS-HD Master Audio™ 的支持。

10bit液晶面板驅動技術

    10bit液晶面板驅動技術的概念一經推出，立即引起了平板市場的關注。這源于索尼公司在07年下半年的一次新品發布會，宣稱液晶電視采用了10bit面板驅動技術后，其產品擁有了2的10次方即1024級灰階顯示能力，通過RGB三原色的混色，最終可以實現10.7億色的色彩輸出能力。和普通8bit的液晶面板相比，整整提高了64倍。

    10bit液晶面板驅動技術的主要優勢體現在可以提高電視對色彩重現時的準確度，并且讓色彩之間的過渡更加柔和、平滑。而并不能提高電視機的色域范圍。形象的說，如果8bit技術只能把1把尺分成256份（最小刻度為1/256），那么采用10bit技術后，同樣一把尺的就可以分成1024份（最小刻度為1/1024），顯然用后一種方法作出的尺，測量的精度要遠遠高于第一種方法。

    由于液晶電視每個像素都是由R/G/B三種原色組成，那么采用10bit面板驅動后，每種原色的色階就從原先的2的8次方256級提升到1024級，3種原色互相混合，可以實現1024×1024×1024=10.7億色的精度。

    10bit技術出現的原因，不僅體現了人們對更高畫質的追求，也受到了大尺寸電視快速普及帶來的沖擊：由于畫面尺寸的放大，原本在小尺寸電視上表現的并不會特別突出的色階問題，在大尺寸電視上往往會成為一個非常顯眼的缺點，因此可以預計在將來的大尺寸電視領域，10bit面板驅動技術也將成為一個流行的配置。例如夏普最新的RX1液晶電視，就全部把10bit面板驅動作為這一系列的標準配置。

120Hz讓液晶的拖尾慢慢消失

    逛過平板電視賣場的朋友相信對120Hz也并不陌生吧，現在幾乎所有品牌都在提120Hz倍頻這個概念。其實從單位我們就可以看出來120Hz是指的刷新率，以前普通的液晶電視刷新率為60Hz，既每秒刷新60次，用在靜態顯示上沒有任何問題，但是運動畫面會導致不連貫，出現托影，所以，廠商們推出了120HZ的液晶電視，120HZ究竟有沒有用？

    刷新頻率就是屏幕每秒鐘畫面被刷新的次數，即每秒能顯示多少幅圖像。普通液晶電視的刷新率被限制在60HZ，也就是說每1/60秒顯示一個固定畫面，然后下一個1/60秒才更換，而其他顯示技術比如投影、等離子則沒有這1/60秒的限制，他們會自然過渡到下一幀。顯然，解決動態顯示的方法就是提升液晶刷新率到120HZ。

    第一種方式是在第一個1/60和第二個1/60秒之內插入一張黑畫面或者暗淡畫面，眼睛看起來就會平滑的多。但是這樣帶來的問題是畫面整體亮度降低了，而對于以高亮取勝的顯示市場，這怎么能夠忍受!

于是第二種120HZ的實現方法出來了，就是利用Photoshop中插值計算的原理，制造出一副介于第一個1/60和第二個1/60秒之間的畫面，這對于現在的處理器性能來說很容易，而這樣實現的效果非常棒。但是這樣做使得畫面“太平滑”了，這個太平滑我們理解為畫面缺乏細膩程度，或者說制造的那1/120秒畫面干擾了前后畫面的質量。

不管怎么說，120Hz可能是最近的主流，直到有更好的技術出現。

自然光液晶電視技術問世

    在07年九月，TCL推出了自然光液晶電視技術，與傳統液晶電視相比，從根本上解決了平板電視能耗偏高的問題，在大幅提升畫質的基礎上，可以讓液晶電視能耗降低超過50%。

    據專家介紹，目前普通平板電視每小時的耗電量約為300瓦，假設每個家庭每天要看5小時的電視，電視機一天的耗電量就為1.500千瓦/時(1.5度電)。一臺電視機一年365天至少消耗547.5度電。而使用TCL自然光技術之后，如果按節約一半計算的話,一臺電視機一年365天就可以節約273.7度電。在此基礎上，如果再按照中國電子商會預測的2007年年底中國城市居民家庭平板電視保有量將達1500萬臺來計算，一年總的節電量將達41億度。

    另外，傳統液晶電視發出的光線為線偏振光，它與自然界中我們肉眼看到的自然光差別很大，人長時間觀看會引起不適；而圓偏振光的振動方向在傳播面上則是旋轉的，它最接近于自然光。正因如此，TCL開發出圓偏振光液晶電視技術，這項技術明顯降低了人眼長時間觀看液晶電視后的視覺疲勞，此前，TCL委托國家平板顯示工程技術研究中心與國內某著名高校眼科中心的試驗表明，長時間觀看普通液晶電視后的眨眼頻率明顯比觀看前高，而長時間觀看圓偏振光液晶電視前后的眨眼頻率則無明顯差異。由此證明了圓偏振光可起到降低視疲勞的顯著作用。

LED背光技術讓液晶電視更長壽

    隨著壽命和制作技術要求更加高的LED背光源逐漸引入電視領域，電視廠商們也開始對此項技術進行了大力研發。對此，早在2006年許多廠商就開始對外展示了其研制的超大尺寸LED背光源液晶電視。2007年，三星、索尼、海信等彩電廠商開始逐步推出了超大尺寸的LED背光源液晶電視。

    在深入了解LED背光技術之前，我們有必要先了解當前的背光技術存在什么問題。我們知道，液晶是一種介乎于液體和晶體之間的物質。液晶的奇妙之處是可以通過電流來改變其分子排列狀態，給液晶施加不同的電壓就能控制光線的通過量，從而顯示多種多樣的圖像。但液晶本身并不會發光，因此所有的LCD都需要背光照明。目前LCD的背光源幾乎都是CCFL(Cold Cathode Fluorescent Lamps，冷陰極熒光燈)。

    由于冷陰極熒光燈不是平面光源，因此為了實現背光源均勻的亮度輸出，LCD的背光模組還要搭配擴散片、導光板、反射板等眾多輔助器件。即便如此，要獲得如CRT般均勻的亮度輸出依然非常困難。大部分LCD在顯示全白或全黑畫面時，屏幕邊緣和中心亮度的差異十分明顯。

    除了結構復雜、亮度輸出均勻性差之外，采用CCFL作為LCD背光源還有個讓人頭痛的問題——使用壽命短。絕大部分CCFL背光源在使用2～3年之后亮度下降非常明顯(壽命在15000小時～25000小時)，許多LCD(尤其是筆記本電腦的液晶屏)在使用幾年后會出現屏幕變黃、發暗的現象，這正是CCFL使用衰減期較短的缺陷造成的。

    事實上，LED(Light Emitting Diode，發光二極管)并非尖端科技產品，它在我們日常生活中隨處可見:路邊色彩斑斕的廣告牌、家用電器上顏色各異的指示燈、手機按鈕的背光照明、汽車的前大燈等等，都采用了LED作為光源。

    LED的核心部分是由P型半導體和N型半導體組成的晶片，在P型半導體和N型半導體的交界面就會出現一個具有特殊導電性能的薄層，也就是常說的PN結(PN Junction Transistors)。PN結可以對P型半導體和N型半導體中多數載流子的擴散運動產生阻力，當對PN結施加正向電壓時，電流從LED的陽極流向陰極，而在PN結中少數載流子與多數載流子進行復合，多余的能量就會轉變成光而釋放出來。LED正是根據這樣的原理實現電光的轉換。根據半導體材料物理性能的不同，LED可發出從紫外到紅外不同波段、不同顏色的光線。

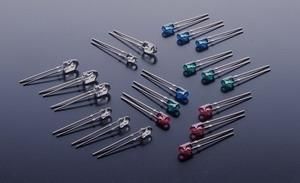

被廣泛用作指示燈的LED器件

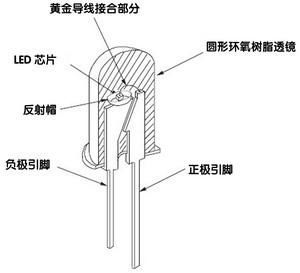

1.5mm指示燈用LED橫截面示意圖

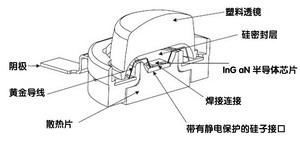

LED單元構造示意圖

    LED作為LCD背光會帶來哪些好處呢?首先，采用LED背光的LCD的體積將進一步縮小。LED背光源是由眾多柵格狀的半導體組成，每個“格子”中都擁有一個LED半導體，這樣LED背光就成功實現了光源的平面化。平面化的光源不僅有優異的亮度均勻性，還不需要復雜的光路設計，這樣一來LCD的厚度就能做得更薄，同時還擁有更高的可靠性和穩定性。更薄的液晶顯示面板意味著筆記本電腦擁有更佳的移動性。例如，SONY近期推出的VAIO TX筆記本就采用了厚度僅有4.5mm的LED背光液晶顯示屏。

    其次，在發光壽命方面，LED背光技術也將CCFL遠遠拋在后面。普通的CCFL背光源一般的使用壽命在3萬小時左右，一些頂級的CCFL背光的發光壽命也不過在6萬小時左右。這樣的壽命對于頻繁使用的用戶來說意味著使用2～3年后LCD的亮度就將會明顯下降，而不得不更換LCD的CCFL背光模組。而LED背光則完全沒有這樣的問題，現階段白色LED背光的壽命已經高達10萬小時，而且還有再次提升的潛力。即使24小時不間斷使用，這樣的壽命也足夠使用5年!

    在色彩表現力方面，LED背光也遠勝于CCFL。原有的CCFL背光由于色純度等問題，在色階方面表現不佳。這就導致了LCD在灰度和色彩過渡方面不如CRT。據測試，采用CCFL背光只能實現NTSC色彩區域的78%，而LED背光卻能輕松地獲得超過100%的NTSC色彩區域。在色彩表現力和色階過渡方面，LED背光也有顯著的優勢。

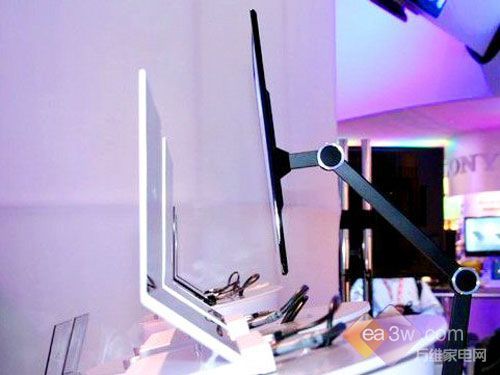

OLED電視機讓超薄不再是夢想

    2007年，關于OLED電視推出的消息越來越多。在最近的FPD International 2007展會上，三星、中華映管等上游廠商就展示了屏幕尺寸都在20mm以下的液晶面板，其中三星展示的40英寸1090×1080像素的面板尺寸僅10mm，引起了許多人士的關注。

    近兩年以來，以液晶電視為領頭羊的平板電視隨著產量增加、市場大幅增長，得到了快速發展。許多消費電子廠商在極力推行平板的同時，也在探尋下一代顯示技術的發展，從最近一年的OLED發展勢頭來看，OLED的優勢與機會越來越顯現出來。

    從產業角度來看，目前OLED產業不想LCD產業那樣競爭對手非常多，并且復雜，秩序較LCD要好得多，這樣更加有利于產業的穩健發展。近來，采用最近采用非晶硅（a-Si）TFT為陣列的AM OLED開發有突破性的發展，有助于OLED產業的推展。若能結合OLED業者在鍍膜技術、OLED封裝技術及模塊技術上的專長以及LCD廠商在TFT領域的專長，極有可能是未來顯示器、電視市場的最佳組合。

    OLED是英文名Organic Light Emitting Display的縮寫，中文譯作：有機發光二極管，OLED即有機發光顯示技術。其原理是在兩電極之間夾上有機發光層，當正負極電子在此有機材料中相遇時就會發光，其組件結構比目前流行的TFTLCD簡單，生產成本只有TFTLCD的三到四成左右。

    除了生產成本便宜之外，OLED還有許多優勢，比如自身發光的特性，目前LCD都需要背光模塊（在液晶后面加燈管），但OLED通電之后就會自己發光，可以省掉燈管的重量體積及耗電量（燈管耗電量幾乎占整個液晶屏幕的一半），不僅讓產品厚度只剩兩厘米左右，操作電壓更低到2至10伏特，加上OLED的反應時間（小于10ms）及色彩都比TFTLCD出色，更有可彎曲的特性，讓它的應用范圍極廣。

              被動式矩陣與主動式矩陣的電路原理

    一般來說，OLED顯示器 依驅動方式分為被動式（passive matrix，即PM-OLED）與主動式（active matrix，即AM-OLED）兩類，其電路設計原理如圖一所示。被動式適合用在小尺寸的面版，因為其瞬間亮度與陰極掃瞄列數成正比，所以需要在高脈沖電流下操作，會使像素的壽命縮短。且因為掃瞄的關系也使其分辨率受限制，但成本低廉、制程簡單是其一大優點。

    主動式恰與被動式特性相反，雖然成本較昂貴、制程較復雜（仍比TFT-LCD容易），但每一個像素皆可連續與獨立驅動，并可記憶驅動信號，不需在高脈沖電流下操作，效率較高，壽命也可延長，適用于大尺寸、高分辨率之高信息容量的全彩化OLED顯示產品。

32英寸等離子面板量產

    32英寸等離子電視在07年相續推出讓等離子陣營多了不少底氣， 在此之前一直相傳等離子電視能做大做不小，市場都在42英寸以上的大屏領域，但隨著液晶電視八代線的全面投產，大屏幕液晶電視已經逐漸成為了主流，而等離子也開始向小尺寸發展，推出了32英寸的產品，成為07年平板電視領域的一大技術看點。

    目前，32英寸等離子面臨最大的還是分辨率問題，沒有達到高清標準成其一大硬傷，不過最近有消息吐露，LG將在08年上半年量產32英寸HD級等離子屏的分辨力是XGA(1024×768)級，滿足了國際市場上的高清要求，但還沒有達到中國高清電視1366×768的標準。

    另外，國內等離子面板廠商長虹在08年等離子屏的量產也會進一步沖擊國內32英寸等離子電視的市場。基于32英寸等離子電視2007年市場的良好表現，有消息稱三星SDI最近也宣布今年將批量生產32英寸HD級等離子屏。而松下和日立也擁有生產32英寸等離子屏的技術儲備，如果32英寸等離子市場井噴，不排除這兩家企業也會推出產品的可能。

完全支持RM/RMVB視頻格式

    任何一個同質化日趨嚴重的市場都需要創新性產品的補充來沖淡積聚已久的乏味與沉悶，平板電視領域，的液晶電視出現，成為了許多消費者關注的焦點。

    從06年開始，具有可錄功能的平板電視開始盛行，可消費者們似乎并不滿足，更多的人希望能將在網絡上下載的影片在平板電視上進行播放，但現實問題是目前市面上電視機播放的兼容格式太少，對于在電腦上占有大約80％比例的RM/RMVB格式網絡電影都無法播放。面對這一現象，創維首先推出了“酷”系列液晶電視，通過USB2.0接口傳輸，播放，隨后康佳也推出了同樣具有此功能的60系列液晶電視，沖擊歲末市場。

    RMVB到底又是什么樣的視頻格式呢？其RMVB源自于Real Network公司的RealMedia(RM)格式，該公司是擁有悠久歷史，在網絡媒體上具有強大的技術力量。RealMedia普遍的特點是體積小，能夠適應非常窄的網絡帶寬，但是影音效果一般只能達到讓人比較滿意的程度，無法做到高保真的需求。RMVB是原有的RM格式的改進，從RM9開始支持VBR編碼模式，并且改進了編碼算法，使其具有更高的要縮率和品質。它的推出在一定程度上彌補了一些原有的缺憾，但是RMVB仍一般是用在對畫面要求不高的場合，成為了流行的網絡傳輸格式。

    另外，RMVB畫面特點是具有較強的畫面過度能力，RealMedia還特有特別的“霧化”技術，使其畫面不會出現傳統畫面壓縮導致的“馬賽克”現象，是在很低的位率下，畫面會顯得很朦朧，但不會出現色塊。RMVB的優勢一般認為是在低位率下，位率超過700kbps之后其畫質開始步入DVDRip，超過1000之后畫面的提升變得非常小，而且是以霧蒙蒙地缺乏細節為主要特點。所以一般不會見到位率高于1000Kbps的RMVB格式，而在高清領域也未見RMVB的身影，實現在高位率無法達到高保真是RMVB的一大缺陷。
