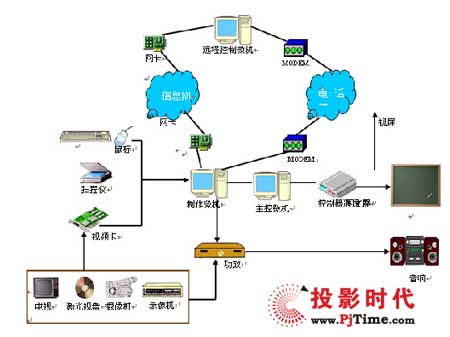

系統原理圖

    LED電子顯示屏是集光電及計算機技術于一體的高技術產品，其總體框圖如下：

    視屏功能說明：

    1. 宏源誠信室內單色視屏播放軟件使用C++編程，功能強大。

    2. 界面友好、支持DOS、WINDOWS98、WINDOWSNT WINDOWS2k WINDOWSXP操作系統。

    3. 文字：可播放多種文字的各種字體、字型和不同的文字信息，顯示方式有翻頁、移動、旋轉、滾動、閃爍、飄雪等十幾種。

    4. 視頻：播放來自錄像機、影碟機等各種設備的視頻信號，還可對視頻信號進行放大或縮小。

    5. 動畫：能播放ANIMATORPRO、3DS等軟件制作的二維、三維動畫，并支持用壓縮卡采集的AVI信號，軟件包具有方便的界面接口，豐富的材料庫、形體庫和先進的渲染技術，能制作高質量的三維動畫，使廣告創意成為逼真的現實。

    6. 以計算機為處理控制中心，電子屏幕與電腦顯示器(VGA)窗口某一區域逐點對應，顯示內容實時同步。顯示屏映射位置可調，并可任意選擇顯示畫面的大小。

    7. 可通過鍵盤、鼠標、掃描儀等不同的輸入手段編輯、增加、刪除和修改顯示信息。

    8. 播放節目存于控制主機，節目播放順序與時間，實現一體化交替播放，也可相互疊加播放。

    8. 開發工具是基于WINDOWS面向?qū)ο蟮亩嗝襟w操作平臺，所見即所得。

控制技術特點

    1. 單網線傳輸 ： 一條網線即可傳送視屏信號 (雙色、1024X1024級灰度) 。

    2. 智能跟蹤功能： 可用鼠標拖動力LED顯示區域,屏幕鎖定。

    3. 超大帶載力：發送卡為1280X1024,接收卡為1280X512。

    4. 亮度可調 ：除256級軟件調節外，接收板有8級亮度調節接口，可對顯示屏進行手動或自動亮度調節。

    5. 網絡控制：可以進行遠程發布控制，網上任何一臺電腦均可開關顯示屏、控制顯示內容、調節顯示亮度等。

    6. 遠距離傳送： 采用先進的數據傳輸技術，使用千兆網高速數據通訊芯片，防靜電，防雷擊，支持無中繼的遠距離傳輸，同步視頻屏通訊距離大于100米,實測130米。

    7. 穩定可靠： 采用國際最新技術，使用世界流行的超大規模(200萬門)FPGA器件，提高了控制系統的穩定性、可靠性，并可支持在線升級。

    8. 軟件兼容強： 由于使用了硬件實時同步技術，整個過程無須加載任何軟件，具備軟件開放式結構。顯示屏可使用 DOS操作系統也可使用WINDOWS98、WINDOWSNT WINDOWS2k WINDOWSXP操作系統。用戶可自行編制顯示程序,更可使用流行的各類優秀的圖形、圖像、動畫、視頻及幻燈片制作軟件,來任意編排制作播出節目。同時提供一套超級圖文制作播放軟件。支持上百種顯示方式可任意編排各種視頻和圖文信息，并可自動播放。
