拆機的第一步從我們最關心的顯示部分開始。由于采用了全新的有機EL發光技術，XEL-1的顯示面板后面并沒有傳統液晶電視上的背光源，因此厚度做的非常小，最薄處僅僅有3毫米。所以在拆除的過程中，要非常的小心，以免產生不可挽回的失誤。

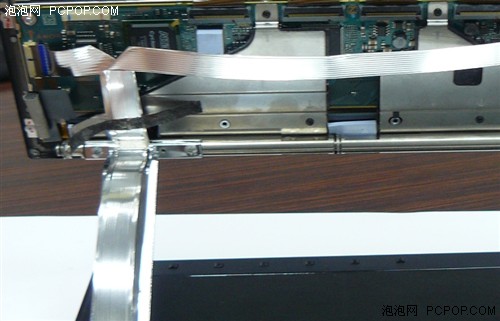

    擰下了面板后蓋四角的螺絲后，面板后面就一覽無余了。而XEL-1的底座部分和面板部分僅僅通過2根篇平的FPC線纜連接，估計是分別傳輸信號和電源用。

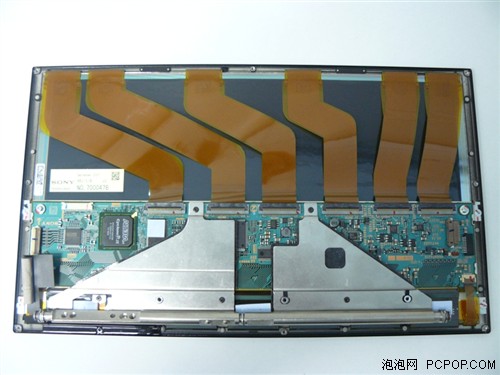

    由于XEL-1采用了1根支架來支撐整個顯示部分，所以固定的螺絲上得很緊，要把顯示部分和底座分離并不輕松。經過不懈的努力，終于把這兩個部分分離開。再觀察整個顯示面板的后部，是通過把有機EL面板驅動電路集中在顯示部分的下方，來實現最薄處3mm厚度的。而最薄部分的僅有有機EL面板、遮光板和FPC這三種部件。

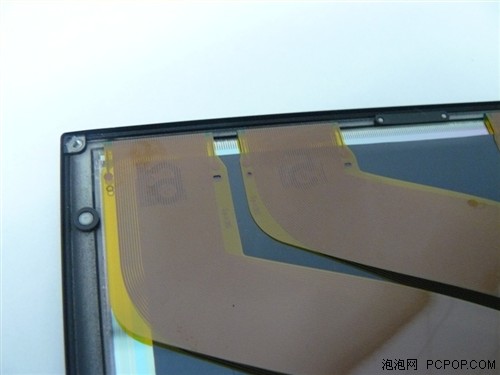

    有機EL面板的玻璃底板厚度為0.7mm，2層底板合計1.4mm。遮光板的厚度為1張0.6mm，2張共計1.2mm。加起來為2.6mm。此外，XEL-1還為FPC連線的彎曲預留了0.4mm的空間。

    有機EL面板后面的標簽，上面的生產日期是2007年9月。由于現階段有機EL面板的廢品率極高，因此這2000臺電視身后產生的不良品估計也是個非常大的數字了。

    為了進一步看清楚顯示面板電路上的情況，我們還需要把那2塊梯形的金屬屏蔽層給拆了。

    取下與支架連接的金屬板之后，可以看到7個并排的散熱板。逐個取下散熱材料后，發現下方是驅動有機EL面板使用的驅動IC。因為有機EL面板的驅動IC有可能因生熱導致溫度升高，所以使散熱板與金屬板接觸，應該是為了更好的降溫。接著繼續取下表面的遮光板，取出了有機EL面板

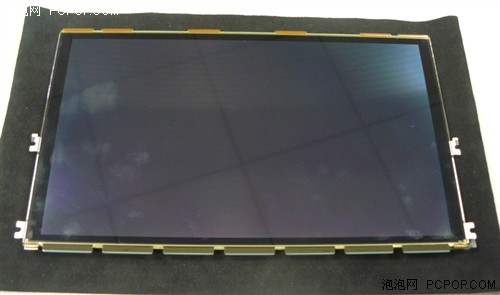

    拆除表面的遮光板后，就能夠取出有機EL面板。因為與液晶面板不同，沒有背照燈等部件，所以開始的時候我們估計面板的強度可能會較低，但實際上用手觸摸就可以發現，其強度比想像中的要高。取下電路底板單側的FPC后，下面還有另外一張金屬板（下圖）。有機EL面板上側最薄部分的組成雖然僅為玻璃底板、遮光板、FPC和最少限度的部件，但下側部分則通過配備金屬板及電路底板，來提高強度

    至此，整個顯示部分已經拆解完畢。下面我們就要對底座部分動手了。
