·LED投影機內部大拆解

內部大拆解

LED光源部分，用上了704粒5mm LED

密密麻麻的LED

光源離LED 14cm

其實12cm也可以

電路板

手工電鉆的洞

　　電路板是我自已用噴墨式打印機印底片，用感光板曬, 再用蝕銅水蝕出來的。所有洞也是人手用電鉆很辛苦弄出來的，很花時間，用了我10個多小時。電路板有兩塊，用兩塊的原因是散熱用途。

散熱風扇

散熱板

　　電路板上除了LED腳的洞，還有很多散熱用的洞，只要用一把風扇，就可以有效的把LED的熱散走，保持LED在低溫下工作，延長LED的壽命。

　　不要小看LED的耗電量，一粒LED 3V 15mA-25mA，~0.06W，如果是700粒的話那就有42W，大部分的電力會轉化為熱力，只有小部分會發光，不過總的說來LED光源的光能效率比其他光源要好。

自制LED投影機

DIY投影機效果圖

    自制投影機的好處顯而易見，不但省錢還可以獲得制作過程中的成就感。之前我們介紹的幾款自制投影機大多采用了金屬鹵燈作為光源，這樣的做法雖然節省成本，但是比較費電而且這種燈泡的使用壽命不長。有更好的替代方法嗎？LED光源是很多DIY發燒友都在嘗試的一種方法。今天我們就介紹一位網友自制LED投影機的過程，有興趣的朋友不妨來看看。

    還是先看看效果圖：

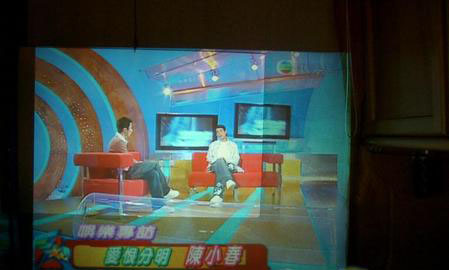

投影機看電視


沒有投影用的幕布，只好用一張薄白布和一塊硬卡紙做背幕

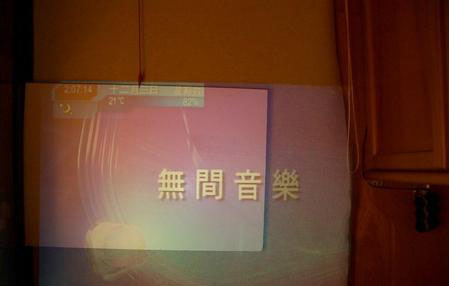

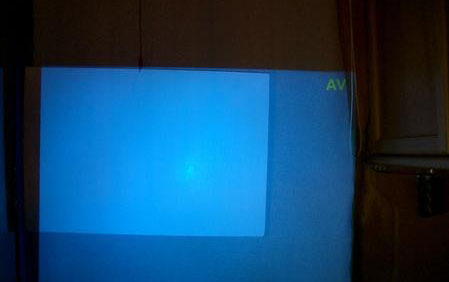

光分布很平均

光分布很平均

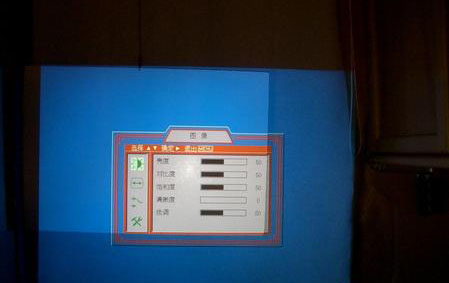

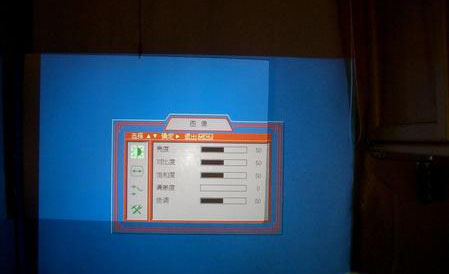

只投影了50英寸的面積，亮度還可以接受
