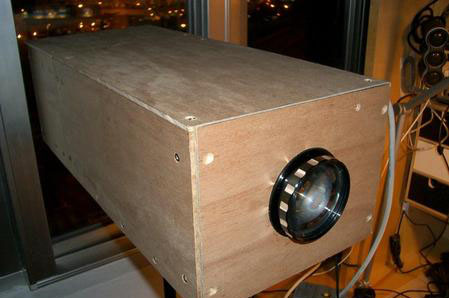

·LED投影機內部大拆解
內部大拆解

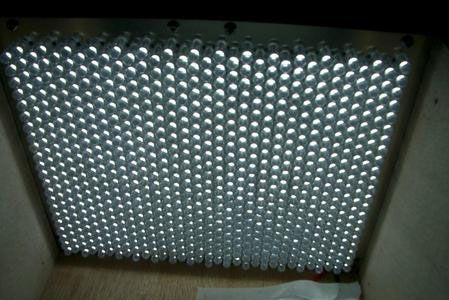

LED光源部分，用上了704粒5mm LED

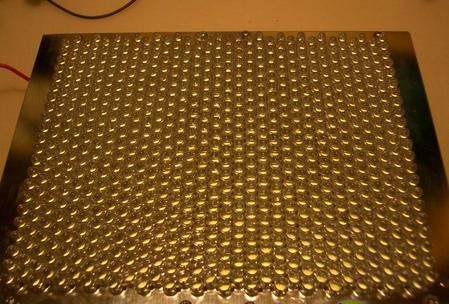

密密麻麻的LED

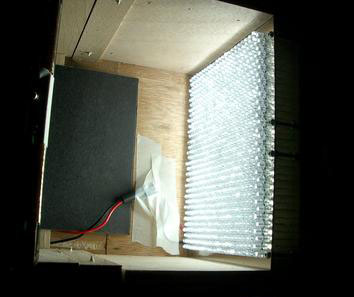

光源離LED 14cm
其實12cm也可以

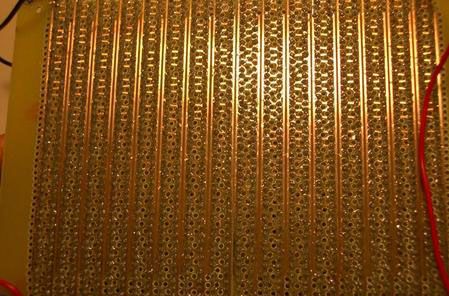

電路板
手工電鉆的洞
電路板是我自已用噴墨式打印機印底片，用感光板曬, 再用蝕銅水蝕出來的。所有洞也是人手用電鉆很辛苦弄出來的，很花時間，用了我10個多小時。電路板有兩塊，用兩塊的原因是散熱用途。

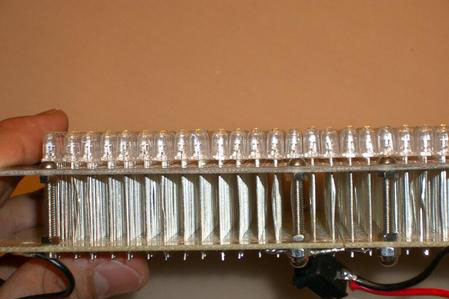

散熱風扇
散熱板
電路板上除了LED腳的洞，還有很多散熱用的洞，只要用一把風扇，就可以有效的把LED的熱散走，保持LED在低溫下工作，延長LED的壽命。
不要小看LED的耗電量，一粒LED 3V 15mA-25mA，~0.06W，如果是700粒的話那就有42W，大部分的電力會轉化為熱力，只有小部分會發光，不過總的說來LED光源的光能效率比其他光源要好。
