HDMI

    HDMI的英文全稱是“High  Definition Multimedia”，中文的意思是高清晰度多媒體接口。HDMI連接器共有兩種，即19針的A類連接器和29針的B類連接器。B類的外形尺寸稍大，支持雙連接配置，可將最大傳輸速率提高一倍。使用這兩類連接器可以分別獲得165MHz及330MHz的像素時鐘頻率。

HDMI直連

DVI和HDMI的連接示意圖

    HDMI接口可以提供高達5Gbps的數據傳輸帶寬，可以傳送無壓縮的音頻信號及高分辨率視頻信號。同時無需在信號傳送前進行數/�；蛘吣�/數轉換，可以保證最高質量的影音信號傳送。

    HDMI在針腳上和DVI兼容，只是采用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080P的視頻和一個8聲道的音頻信號。而因為一個1080P的視頻和一個8聲道的音頻信號需求少于4GB/s，因此HDMI還有余量。

    這允許它可以用一個電纜分別連接DVD播放器，接收器和PRR。此外HDMI支持EDID，DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。

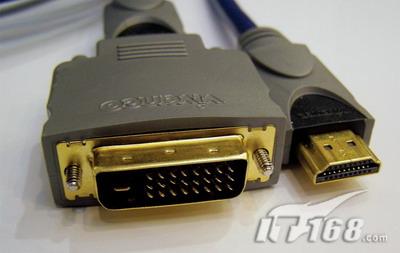

HDMI to DVI-D轉接頭

HDMI to DVI-D轉接線

     應用HDMI的好處是只需要一條HDMI線，便可以同時傳送影音信號，而不像現在需要多條線材來連接；同時，由于無線進行數/�；蛘吣�/數轉換，能取得更高的音頻和視頻傳輸質量。對消費者而言，HDMI技術不僅能提供清晰的畫質，而且由于音頻/視頻采用同一電纜，大大簡化了家庭影院系統的安裝。

    隨著電視的分辨率逐步提升，高清電視越來越普及，HDMI接口主要就是用于傳輸高質量、無損耗的數字音視頻信號到高清電視, 最高帶寬達到5Gbps。美國FCC規定2005年7月1日起，所有數字電視周邊產品都必須內建HDMI或DVI。

945GT主板已將HDMI接口標配，以后和家用投影機的連接就更方便了
