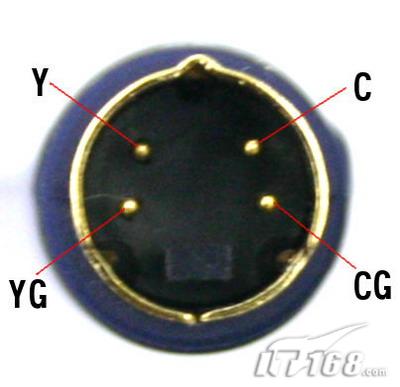

標準S端子

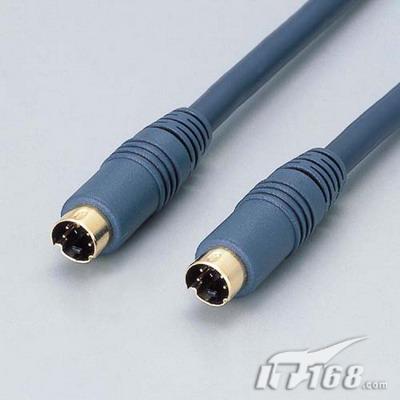

標準S端子連接線

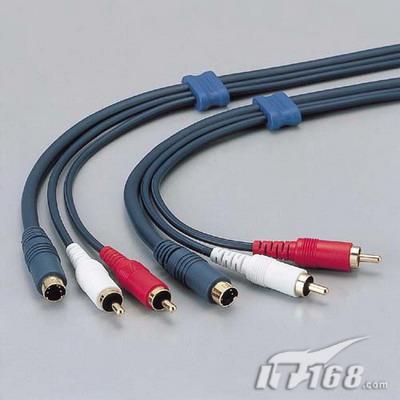

音頻復合視頻S端子色差常規連接示意圖

     S端子（S-Video）是應用最普遍的視頻接口之一，是一種視頻信號專用輸出接口。常見的S端子是一個5芯接口，其中兩路傳輸視頻亮度信號，兩路傳輸色度信號，一路為公共屏蔽地線，由于省去了圖像信號Y與色度信號C的綜合、編碼、合成以及電視機機內的輸入切換、矩陣解碼等步驟，可有效防止亮度、色度信號復合輸出的相互串擾，提高圖像的清晰度。

    一般DVD或VCD、TV、PC都具備S端子輸出功能，投影機可通過專用的S端子線與這些設備的相應端子連接進行視頻輸入。

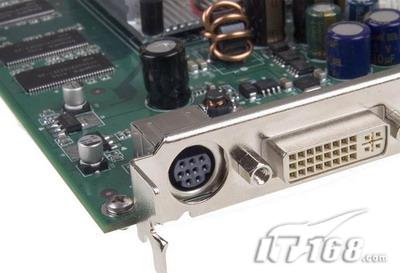

顯卡上配置的9針增強S端子，可轉接色差

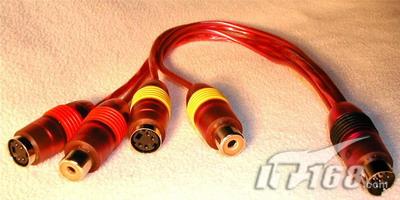

S端子轉接線

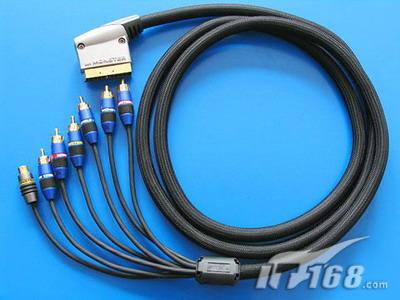

歐洲插轉色差、S端子和AV

與電腦S端子連接需使用專用線，如VIVO線
