Lee 大學是位于田納西州克利夫蘭的一所私立基督教會大學。該校最早作為教會的圣經培訓學校成立于 1918 年。如今，學校已發展為占地 127 英畝，擁有約 350 人的教師團隊，可為超 5,200 名學生提供教學服務的綜合型大學。同學們在這里可選修到涉及商業、藝術與科學、教育、音樂、宗教及護理等領域的 57 個本科專業、159 個本科課程及 56 個研究生課程。

    項目挑戰

    為適應學生人數的增長，校護理學院于 2016 年新建了大型報告廳。其擁有超高的天花板，可容納超過 120 人的觀眾席位，并部署有與廣闊空間相匹配的視聽設備。2020 年，為應對“新冠”疫情的挑戰，室內新增了視音頻流傳輸功能，以滿足遠程教學的需求。這里常用于舉行護理流程、生物學及生命學等課程的大型講座。

    解決方案

    本項目 AV 系統的設計和安裝由校方信息技術經理 Mark Mong 與集成商 Encore 合作完成。Extron 為其提供了 AV 切換、分配、控制及流傳輸設備。

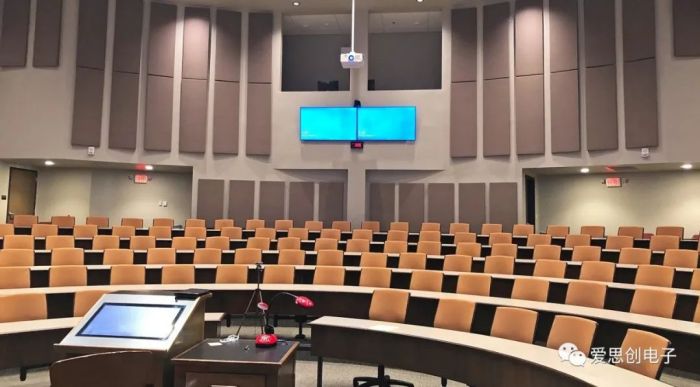

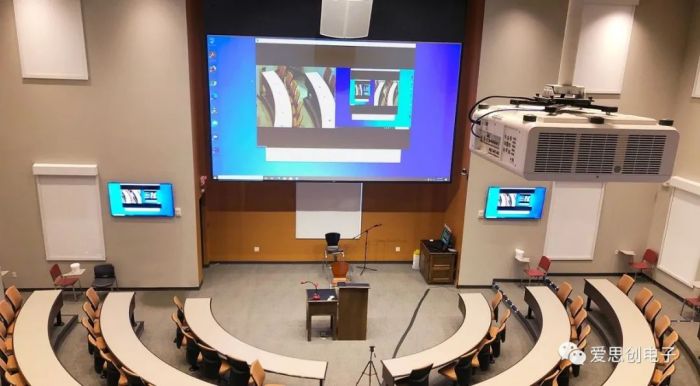

    報告廳正前方安裝有 275" 投影幕，兩側各一臺 65" 顯示器，正后方有兩臺 65" 預監顯示器。手持及可穿戴無線射頻麥克風可供演講者及現場觀眾使用。AV 系統設備統一安裝在講臺及系統操作臺內。

    01

    觸手可及的多媒體控制

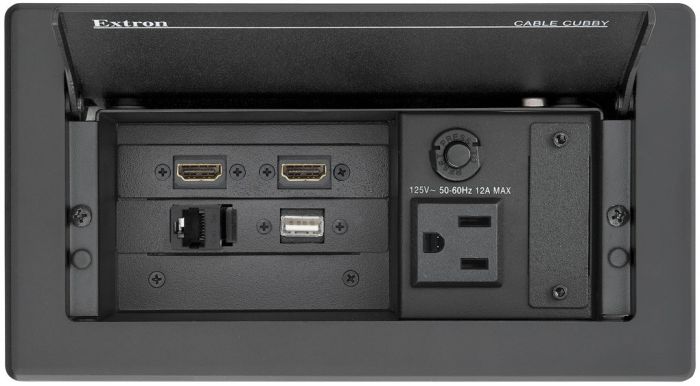

    講師可使用 AV 操作臺的 PC 或自帶筆記本電腦進行內容演示。位于操作臺的電纜安裝接線盒 Cable Cubby® 202 及演講臺的 Cable Cubby TouchLink® Pro 觸摸屏 TLP Pro 320C 可為其提供便捷的電源、HDMI、DisplayPort 及 USB-C 電纜連接。

    演講臺配備的實物展臺用于展示硬件內容。另有觸摸屏通過 USB Extender Plus 發送器和接收器與操作臺機柜內的 Annotator 300 注解處理器連接。這樣，講師可直接在觸摸屏上通過點、寫、畫的方式對其課件內容做標注。

    02

    一站式 AV 信號切換、流傳輸及錄播

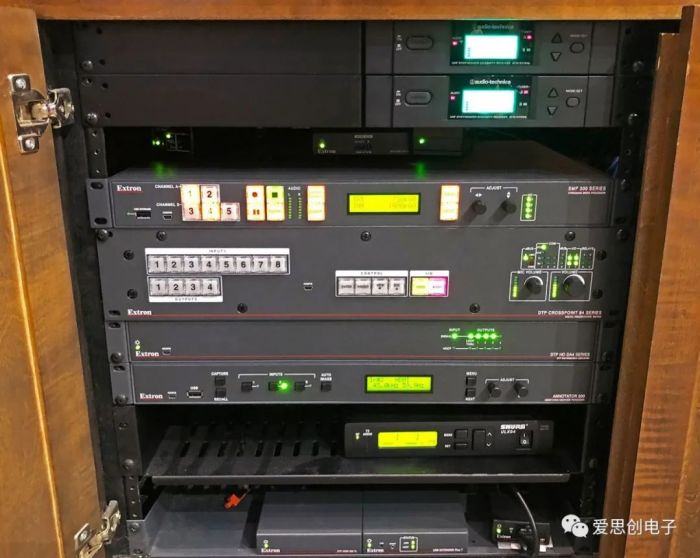

    系統主要設備均安裝在操作臺下方機柜。DTP CrossPoint 84 4K 圖像解析度轉換演示矩陣切換器作為核心中樞，負責對視頻信號進行切換和圖像解析度轉換，并將其傳輸至 5 臺顯示設備。它支持來自 PC、筆記本電腦、Annotator 300 和位于前后墻 PTZ 攝像機的 AV 信號源，以及來自操作臺混音器的模擬音頻。

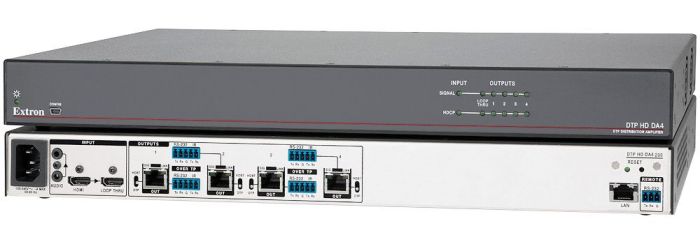

    視頻信號經矩陣切換器被傳輸至主投影屏幕及兩邊的顯示器。投影機的 HDBaseT 輸入直接連接至矩陣雙絞線輸出，兩邊的顯示器則通過 DTP HD DA4 4K 分配放大器和 DTP HDMI 4K 230 Rx 接收器實現由屏蔽雙絞線電纜傳輸 HDMI 信號。

    操作臺的 10" 觸摸屏 TLP Pro 1022T 和演講臺的 3.5" 上掀式觸摸屏 TLP Pro 320C 通過與矩陣切換器內置的控制處理器集成，可實現對AV 信號的選擇切換及系統所有功能的控制。音頻方面，揚聲器由切換器集成的 100 W 功率放大器提供音頻放大。多支無線麥克風可同時供講師及現場學生使用。VoiceLift® Pro 的懸垂式麥克風是講師的“最愛”，因其使用非常便捷。他們只需將麥克風從充電座提起(麥克風將自動開啟)，佩戴在胸前，即可開始演講。

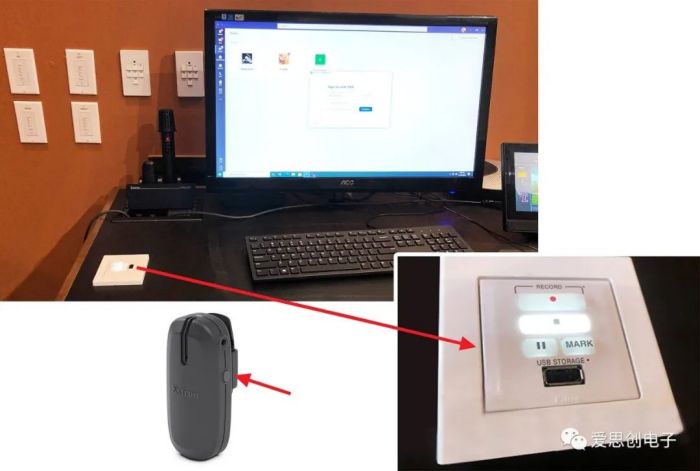

    AV 信號也可被路由至 SMP 351 流媒體處理器，啟動課堂錄播，供遠端學習者觀看在線直播或點播。流傳輸內容可通過硬件編解碼器或 UC 平臺 (如 Zoom 或 Team) 在線上發布。同樣安裝在操作臺的 RCP 101 EU 遠程控制面板配備開始、結束、暫停及注釋等快捷按鍵。其自帶的 USB 接口可插入存儲卡，方便用戶“隨身攜帶”錄播內容。令講師們感到更為驚喜的是，通過按下 VoiceLift Pro 麥克風的按鍵亦可隨時開始、結束或暫停 SMP 351 的錄制。

成果反饋

    “Extron GC Pro 和 GUI Designer 兩款軟件對 AV 控制系統設置的簡化程度，是有編程經驗的我之前無法想象的，這簡直太不可思議了！Extron 的配置工具簡單易懂，即插即用，大大優化了我們的工作效率。此次我使用它設計了控制邏輯流程和用戶界面層次結構。Encore 則通過它進行系統配置并創建 GUI。”

    Mark Mong

    IT 技術經理

    Lee 大學

    報告廳在2021 年春季重新開放后，迅速成為校內“網紅”授課點。據 Mark Mong 反饋，報告廳 AV 系統自啟用至今仍保持“零故障”記錄。他對 Extron 為整個項目從安裝、調試到日常運行維護所提供的優質服務和支持亦是贊不絕口。“無論我何時需要幫助，只需一個電話，總有人為我提供在線支持。Extron 的服務已遍布全球各地，可隨時隨地為用戶提供支持，這真是太棒了！”
