2014年南京青年奧林匹克運動會于2014年8月28日圓滿落幕。在為期13天的賽程中，運動健兒揮灑青春征戰賽場，為觀眾呈現無數的精彩賽事。而為了保障青奧會的順利進行，組委會制定了嚴密的安全保障方案，構建了全面的安保監控與指揮系統，24小時全程監管，為青奧會圓滿閉幕提供了強有力的保障。

    寰視科技分布式系統以其可利用網絡跨地連接，可進行多方信號共享、便于進行多方協同指揮等多項優勢，被選為南京青奧某指揮中心大屏控制系統核心。幫助實現了指揮中心、監控值班室、會議室、總控室等多處大屏統一管理與信號多地調用，在本次安防監控及現場安保指揮任務中發揮了重大作用。

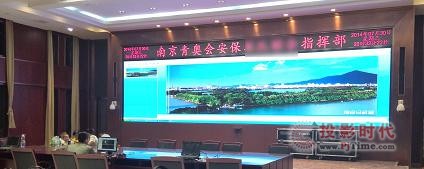

    指揮中心LED大屏

    同時，為確保此次安保任務萬無一失，寰視科技更是派出最強技術團隊，自指揮中心系統搭建起即進入現場，進行全面的設備調試以及與其它系統的集成，更在青奧會全程派人24小時現場值守。寰視人用最優秀的產品以及嚴謹的工作態度與強烈的責任心，為青奧出力。最終寰視分布式系統不負眾望，全程無故障運行，圓滿完成本次安保任務，得到了各方領導的一致好評。

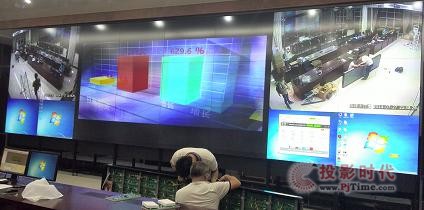

    現場系統集成調試

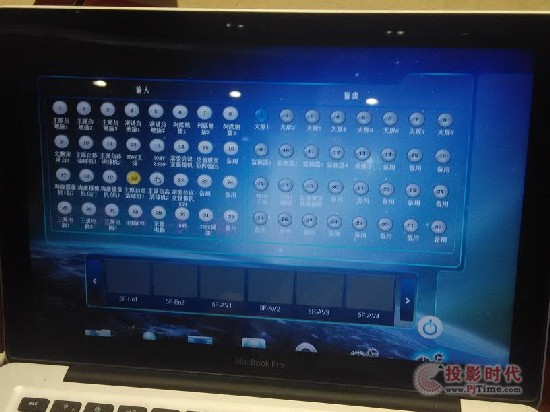

    現場定制的觸控操作界面

    項目需求

    本次安保系統建設中，客戶需要將分布在不同樓層的四個房間連接到一起，實現音視頻畫面互通，并可對多個房間進行統一管理與調度操作，具體如下：

    指揮中心：作為安保總指揮部，要求可調用奧體中心及周邊現場的監控信號上大屏顯示。在進行指揮工作部署時可實時顯示多方的會議視頻。能夠進行可視化操作，實現快捷的信號調用與操作。

    指揮中心現場配備了24平方P2.5小間距LED屏，分辨率為4000x960像素

    現場20路DVI信號，用于現場會議電腦、高清攝像頭等接入。

    黨委會議室：進行安保工作討論與決策，可在大屏上顯示視頻會議圖像，可將會場現場監控畫面調入大屏進行現場討論，可將會議室內會議攝像頭視頻傳出。

    黨委會議室內安裝2x3的1080P高清液晶拼接屏。另有1路高清攝像頭信號接入及1路會議電腦信號接入。

    總控室：進行所有房間音視頻信號的綜合管理與調用，對所有信號進行預監。現場使用4個監控顯示器查看所有信號。

    監控值班室：24小時監控室，實時監控所有賽會現場監控畫面。監控室內安裝3x4的1080P高清液晶拼接屏，總計要求有14路信號接入大屏同時顯示。

    上述四個房間中所有大屏與接入信號要求可進行統一管理與調用，可支持多用戶分權限管理及通過平板電腦等方式快速進行大屏操作。

    項目設計

    經過分析，本項目具有多地大屏顯示、接入信號分散、數量眾多等特點，使用傳統解決方案相對復雜，且難以進行統一管理。經過與客戶的多次溝通討論，最終決定選用基于網絡的分布式大屏控制系統作為多個房間內大屏的主控系統。

    分布式系統是利用網絡進行音視頻傳輸與拼接顯示的新型拼接系統，由輸入節點、輸出節點及控制服務器組成，利用現代高速網絡靈活互通的特點將大規模視頻圖像處理分散到各個獨立的節點中，不僅突破了傳統圖像處理系統的地理限制，更消除了傳統系統集中處理的性能瓶頸。所有的節點都由控制服務器統一調度與管理，具備分散布置集中管理的能力。

    利用分布式系統的特點，可通過網絡將四個房間大屏與接入信號有機連接在一起，實現多屏間信息的共享與統一的管理。

    本項目中分布式系統設計拓撲圖如下：

    項目實施

    指揮中心：

    指揮中心內大屏采用P2.5小間距LED。小間距LED屏具高亮低灰、無拼縫、色彩還原度好等特點。但LED屏分辨率通常由顯示面積決定。例如本項目中，24平方LED實際分辨率為4000x960像素，為非標準分辨率。為保證圖像點對點顯示，避免幾何失真等問題，我們將上述分辨率劃分為3個1280x960的標準分辨率及1個160x960的非標分辨率，使用4個分布式輸出節點拼接出4000x960的分辨率，從而實現大屏的點對點顯示。

    此外在指揮中心分散安裝了20個分布式輸入節點，實現20路DVI信號的接入與上屏顯示。

    黨委會議室：

    采用6個全高清輸出節點完成2x3液晶屏的拼接顯示，并使用兩個全高清輸入節點實現高清會議攝像頭及會議電腦的接入。

    總控室

    使用4個全高清輸出節點，分別連接4個獨立顯示器，作為4個1x1的大屏幕墻管理，實現任意接入信號的預監。

    另在總控室內有一高分畫面電腦，用于在非指揮工作進行期間為指揮中心大屏提供點對點的動態屏保畫面。因此為其配備了無線桌面軟件，從而無需增加任何硬件設備，即可對高分屏保畫面實時捕獲并傳遞給指揮中心大屏顯示。

    監控值班室

    使用12個全高清輸出節點實現3x4液晶拼接，另配備14個全高清輸入節點，結合混合視頻矩陣，用于現場監控視頻的接入與輪循上屏顯示。

    其它

    系統采用全網絡布線，所有分布式節點通過事先布好的網線連接到設備間內的標準千兆核心交換機。另在設備間內配備分布式系統控制服務器一臺用于系統的總體調度。

    在不同的房間內均配備有操作電腦或平板，協助用戶建立多個管理賬號，使多名調度員可在不同房間內對自己權限范圍內大屏及信號進行操作。

    項目總結

    本項目特點明顯，即需要實現多地多屏統一管理與多信號接入。針對此類型項目，基于網絡的分布式系統無疑是最佳解決方案即，既可滿足用戶協同指揮的需要，又可簡化解決方案降低綜合成本，同時分布式系統節點獨立、穩定性高的特點也為該類重大活動安保項目提供了有力保證。
