一、項目概述

    2014年APEC會議是繼2001 年上海舉辦后時隔13年重回中國，其中領導人非正式會議于11 月10 日至12 日在北京召開。在剛結束的這段時間內，北京市上下一心，全力出色的保障了這次會議的開展，贏得了全世界的好評。作為北京本土的高科技公司，顯約科技也當仁不讓的在其中發揮了自己的力量。

    眾所周知，為了使得本次會議圓滿召開，北京市啟用了經過多年規劃修建而成的懷柔雁棲湖國家會議中心（簡稱：會都）。而其中的會都安保中心和懷柔分局的會都交通指揮中心，都選用了顯約科技XNet 網絡分布式拼接系統。并且XNet 網絡分布式拼接系統也不負眾望，全程無故障運行，協助官方圓滿完成此次APEC 峰會的安保指揮工作。

    二、項目設計

    此次APEC 期間安保工作任務繁重，XNet 網絡分布式拼接處理器憑借優秀的網絡拓?fù)浣Y(jié)構所帶來的高性能，將任務化繁為簡，統一調度管理全區域視頻信號，并在多組大屏上顯示，為管理團隊提供高質量的實時信息。本項目設計完全符合了當前對視頻解決方案要求的全數字化，網絡化和大信息時代的互聯互通要求。成為了一套可以應對復雜，突發情況下的視頻指揮平臺。

    該項目的目的：

    大屏系統擔負著調度指揮、安全防范、事故武警和處理等重要職責，需所有信號能夠?qū)崿F(xiàn)7*24小時連續運行。

    本項目的設計要求：

    1) 傳輸距離遠，需保證信號無損采集與傳輸；

    2) 公安監控信號接入，可實現統一調度、管理決策；

    3) 高性能及高可靠度。

    本項目的系統設計如下：

    1) 會都系統：

    如上面要求所述，本系統建立在會都的安保指揮中心，主要負責會都園區內的安保指揮任務。整個園區占地寬廣，各種監控及視頻信號分布在園區各處。信號接口種類包括IP 視頻信號，DVI 數字信號和一些模擬視頻信號。XNet 網絡分布式系統，通過多種接口的采集節點，將各種格式和接口的信號統一編碼接入XNet 核心網絡中，進行遠傳，至指揮中心的核心網絡交換機，再根據預案需求進行解碼輸出至大屏顯示端，以完成各種視頻流的統一調度與管理。另外系統配備了預覽服務器，在操作電腦上可實時預覽、調取大屏顯示圖像。

    2) 交通隊系統：

    此系統建立在懷柔分局的交通指揮中心，顯示端為2x6 米LED屏，采集信號既有散布在園區周圍路口和懷柔主干道上的高清攝像頭信號，又有分局中本地電腦信號。同樣我們通過統一編碼管理，使得信號可以統一調度上屏，發揮網絡系統的優良特性，將龐大的管理區域捏合為一個整體，不論遠近及信號種類，都可以實時監控。

    另外，在本套系統中還運行了顯約科技為交通管理中心特別開放的“焦點標注系統”，就是可以對需要重點監控、次重點監控和平常監控的視頻信息進行不同標注，讓使用者從繁雜的視頻信息中快捷清晰的找到實用信息，更加準確的做出指揮判斷。

    三、項目現場圖

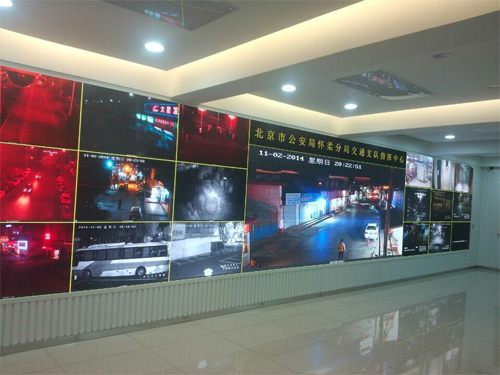

    會都現場：

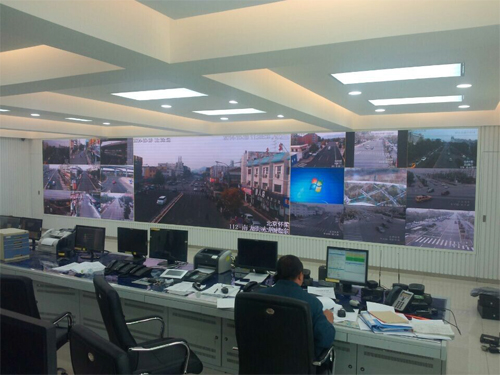

    交通隊現場：

    四、設備列表

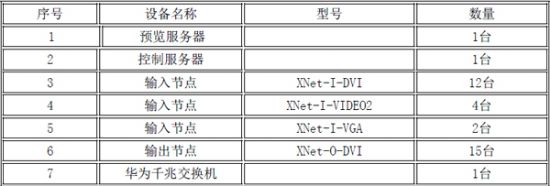

    會都項目：

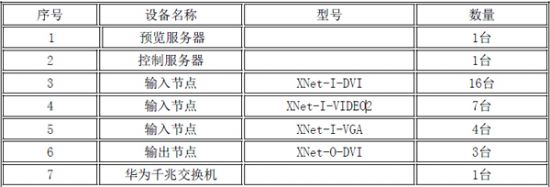

    交通隊項目：

    五．網絡分布式拼接系統特點及優勢

    1．應用領域特點：

    1 拼接顯示屏規模大；

    2 需要現實的信號數量多；

    3 需要高性能與高對比度；

    4 漸進擴充式大屏應用。

    2．分布式控制器優勢：

    1 分布式架構，組網靈活；

    2 網絡是分布式控制器的基石；

    3 圖像數據的網絡化帶來眾多實惠；

    4 分布式拼接處理器可以實現高清虛擬桌面上屏；

    5 分布式拼接處理器支持多模式圖像預覽功能；

    6 分布式意味著高穩定性，高可靠性。
