項目背景

    2012年9月，寧波市公安局杭州灣新區分局正式掛牌成立。這標志著新區社會管理、社會建設水平邁上新的臺階。為了提升工作水平，實施科技強警戰略，提高杭州灣新區公安工作整體水平和隊伍戰斗力，杭州灣新區公安局借鑒眾多先進成功經驗，建設了指揮調度中心，進一步加強了新區公安信息化建設。

    需求分析

    據了解，新區公安局主要負責預防和打擊轄區范圍內的各類違法犯罪活動，維護社會治安秩序；負責轄區各類刑事、治安案件，治安管理，戶籍管理，道路交通管理，消防執法監督及有關警衛等工作。安裝于指揮中心的大屏幕拼接顯示系統可實時監控突發案件和社會治安狀況，為領導決策提供重要信息，并協助處理災害事故、安全保衛等工作，

    GQY視訊通過對杭州灣新區公安指揮中心大屏幕拼接系統的需求進行充分的研究分析和精心設計，為新區公安局建設了一套技術先進、功能完善、性能穩定、安全可靠、操作方便、擴展方便、使用壽命長、性價比高的大屏幕拼接顯示系統，并順利安裝完成投入使用，在服務保障新區開發建設中發揮著重要作用。

    解決方案

    GQY視訊根據杭州灣新區公安指揮中心大屏幕拼接系統的實際情況和相關要求，包括現場環境、系統功能和設備要求，充分考慮系統的先進性、可靠性和耐用性及可擴展性等，精心設計了一套大屏幕拼接顯示系統方案，整套大屏幕顯示系統由4行6列67英寸DDSP-67EF投影單元組成，并采用分布式圖像處理器。

    投影單元采用美國TI公司最新的0.95英寸12°LVDS(SXGA+,1400×1050分辨率)DMD芯片。SXGA+顯示芯片是目前背投拼接領域分辨率最高的一款顯示芯片，顯示信號長寬比例為4:3，顯示信息量是XGA顯示芯片的1.87倍。其突出優勢是具有更高的顯示分辨率，單屏分辨率達1400×1050。應用這款超高物理分辨率的光學引擎，可以顯示細膩、精致的超高分辨率信號，如公安行業的GIS、GPS矢量地圖等。

    由于新區公安指揮中心需要對管轄內各道路、卡口、重點區域進行實時監控，用戶需要在拼接屏上集中顯示、監控和管理的信息數量眾多，GQY視訊結合用戶的實際應用需求，為此項目提供了全新研發的網絡分布式圖像處理器。采用此分布式架構主要有以下優勢：

    系統構架靈活，超強信號接入及顯示能力，不僅支持計算機DVI/RGB和復合視頻輸入，同時支持720p、1080p高清數字信號，以及H.264、MPEG-1/2/4、MJPEG等編碼標準的數字IP流媒體視頻信號的直接輸入和處理顯示。

    全數字化高品質圖像顯示：基于IP網絡分布式拼接控制系統，各種信號的編碼處理、網絡傳輸、以及解碼顯示全部采用數字化處理，確保信號沒有噪聲干擾，并可被無衰減傳輸至很遠的距離，實現高品質圖像顯示效果。

    分布式架構，系統穩定可靠：整個基于IP網絡分布式拼接控制系統的信號處理分散在各個處理模塊中，某一臺處理模塊出現故障只影響該路信號或局部顯示，并不影響其它模塊的穩定工作，可靈活地將某一路或多路信號切換到其他通道進行顯示，有利于整個大屏幕系統的應急顯示，具有高度可靠的系統性能。

    信號的共享和異地調用：基于IP網絡分布式拼接控制系統是一個完全基于IP網絡的全網絡系統，基于這一特性，系統即具備了網絡具有的互聯性，可通過IP網絡從一個系統傳輸信號到另一個系統，可使新區公安局與上級市、省公安廳的大屏幕拼接顯示系統之間實現信號源的互聯共享，從而實現信號的遠程異地互通調用顯示。

    全網絡架構，系統安裝便捷：基于IP網絡分布式拼接控制系統采用全網絡架構，各信號處理器之間完全通過網絡連接，信號處理器可在信號源和顯示設備處最近距離安裝，使信號傳輸線纜最短，充分保證信號圖像顯示質量。這對于拼接規模較大的顯示墻具有重要的意義。

    系統擴展性強：基于IP網絡分布式拼接控制系統的各類處理模塊均可根據實際需要隨時任意增加，必要時增加交換機，從而增強整個系統的擴展能力。不需對擴展應用進行二次開發，降低系統擴展費用。

    簡捷直觀的控制操作：基于IP網絡分布式拼接控制系統控制軟件采用B/S架構，為信號輸入、輸出及顯示設備的管理及控制提供了簡單、直觀的圖形操作界面。

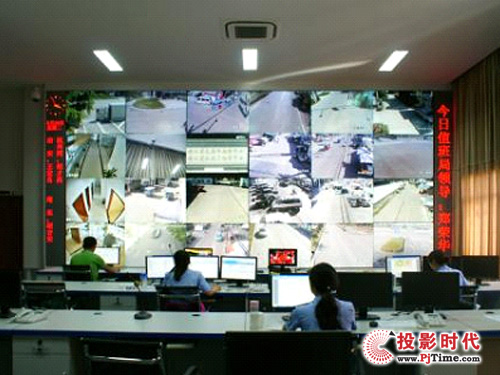

    項目照片
