前言

    短焦投影機，憑借著在很短的距離內投射出很大的畫面，為用戶留出更大的空間進行活動。經過多年在商務教育培訓方面的應用，其出色地表現，獲得了越來越多的用戶關注。廠商們也相繼發力這塊市場，新品不斷涌現。

    然而，就目前市面上短焦投影機來看，依然存在著不足之處。雖然短焦投影機縮短了投影距離，但是超短焦投影機的設備體型偏大、體積笨重，不適于便攜使用。此外，布線也是一個問題，雖然投影機可以靠墻放置，但是與電腦之間的連接線也會對演講者造成一定的妨礙。

    作為擁有幾十年的制造精密光學元件和鏡頭經驗的廠商理光，憑借著多年的經驗積累以及專業的研發團隊，在國內推出了直立式超短焦系列PJWX4130和PJWX4130N。它們成功地解決了目前市場上短焦產品的所有問題，擊敗了傳統的便攜式投影機和一般的超短焦投影機。如今，其中PJWX4130N直立式超短焦投影機以來到了投影時代網評測室，首先簡要了解其性能。

    理光PJWX4130N超短焦投影機采用DLP顯示技術，采用0.65英寸面板，標準分辨率為WXGA(1280x800)，擁有相同的2500流明亮度以及2500:1的對比度。由于憑借著成熟的超短焦投影技術，提供了強大的近距離投影能力,11.7厘米投射出48英寸圖像(對角線)，無論是狹小會議室或置于桌子前沿,都能投射大畫面影像,同時有效避免教師擋光線,使演示過程更順暢。

    在接口方面，理光PJWX4130N包括VGA輸入輸出、分量視頻、復合視頻、S視頻、音頻輸入輸出、RJ-45和HDMI等，是實現多信號兼容的高性能機器。

    簡要了解完理光直立式超短焦投影機PJWX4130N性能后，下面就讓我們一起看看這款產品的實際性能表現和功能特點。



最小和最輕的機身

    理光直立式超短焦投影機PJWX4130N號稱是全球最輕最短的機型，是否如他所說，眼見為實。

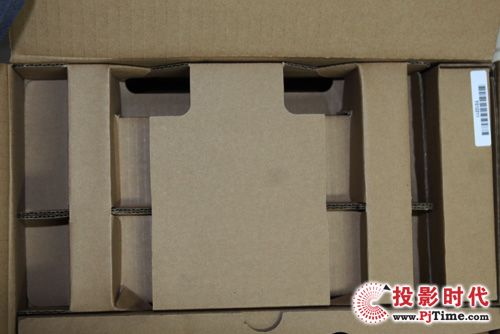

理光PJWX4130N的包裝箱

    理光直立式超短焦投影機PJWX4130N的包裝，依然采用其獨有的設計，包裝非常扎實，里面的防震效果處理非常給力，讓機器在運輸過程中無需擔心受損。同樣該機為了方便用戶攜帶，贈送了一個攜帶包。

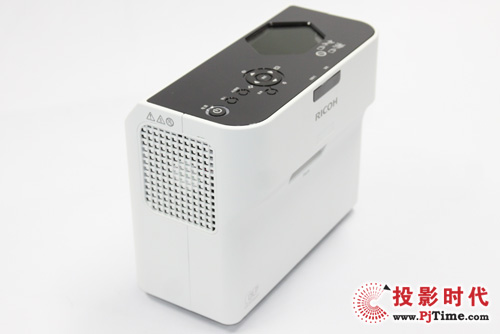

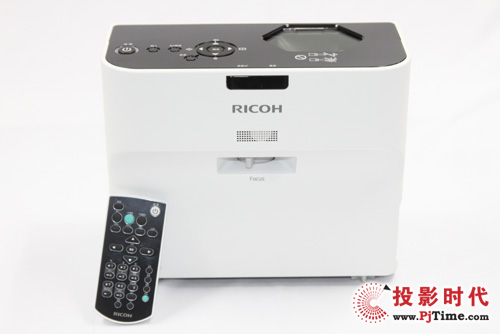

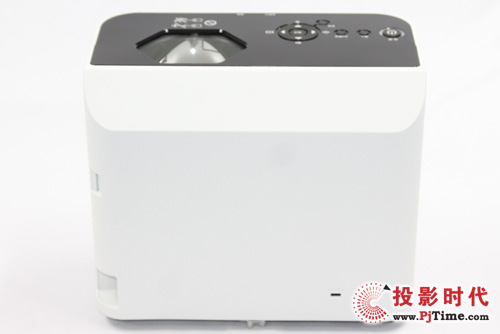

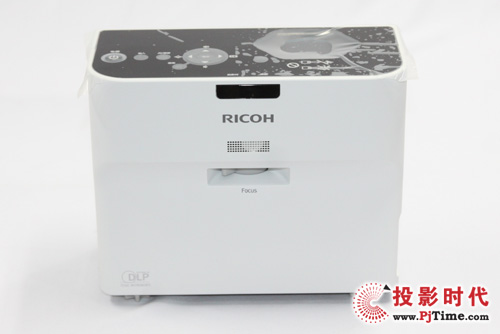

理光直立式超短焦投影機PJ WX4130N

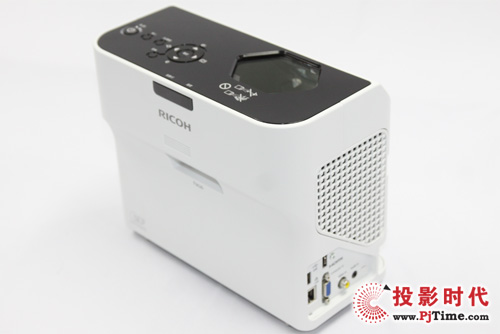

理光PJ WX4130N背面

理光PJ WX4130N側拍

    理光直立式超短焦投影機PJWX4130N采用了時尚的白色機身設計，在外觀上也是做了革新，它拋棄了傳統投影機方方正正的外觀，采用直立式設計，對于用戶而言非常易于攜帶。重量僅3.0公斤，機身約為B5紙張大小，幾乎可以擺放在如何地方，比如桌子和會議室。

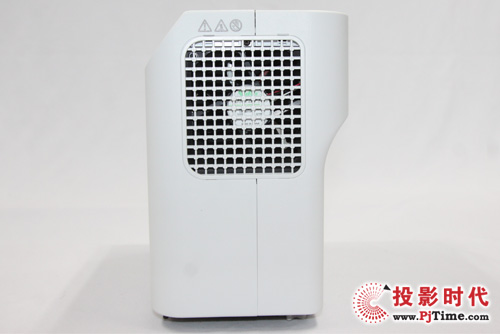

理光PJ WX4130N側面

理光PJ WX4130N側面

    理光直立式超短焦投影機PJWX4130N身兩側面均采用較中等開口設計，這樣設計的好處是散熱性能好。左右側面分別是進風口和散熱口，對流式設計的好處是，能夠迅速降低燈泡熱度。

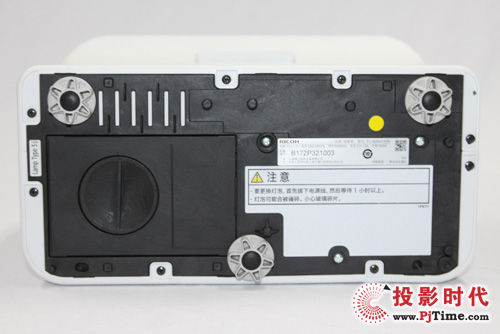

理光PJ WX4130N底部

    理光直立式超短焦投影機PJWX4130N底部設計包括了支腳、產品銘牌標簽等。該機器提供了三個可調節支腳，使其可調整的范圍比較大。對于不同的擺放環境來說，PJWX4130N適應能力可能會更強一些。

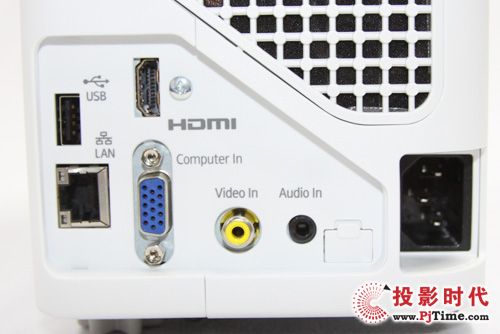

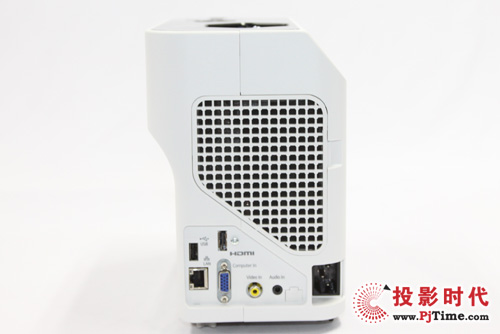

理光PJ WX4130N接口

    在接口方面，理光直立式超短焦投影機PJWX4130N配置還是比較豐富，在背后除了常規的電源、VGA、Video-in、Audio-in、USB、RJ-45和HDMI，是實現多信號兼容的高性能機器。



細節及附件

    作為新人的理光，為了使其產品更具價值性，對于投影機機身的細節設計同樣也非常考究，這也意味著整體設計能力水平的高低，無形中也提升了品牌形象。

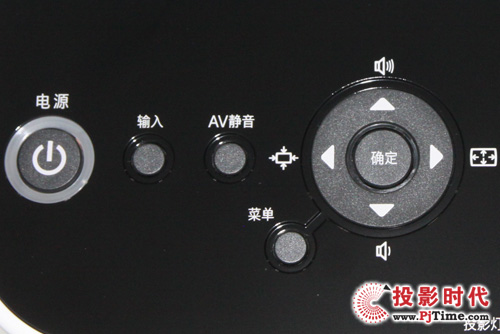

理光PJ WX4130N操作面板

    理光直立式超短焦投影機PJWX4130N機身操作面板設計非常簡潔明了，最常用的信號源、電源、菜單、梯形校正、聲音按鍵均整齊地覆蓋在了機身上，即便沒有遙控器也能讓用戶輕松操控。尤其是全中文標注下，就算是首次接觸投影機的你同樣易于上手。

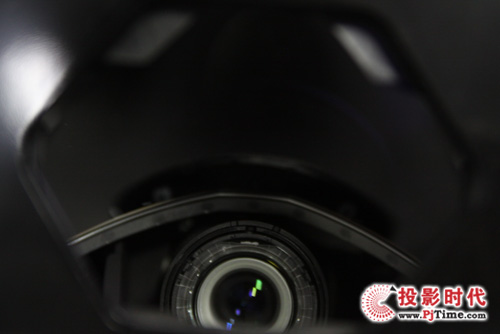

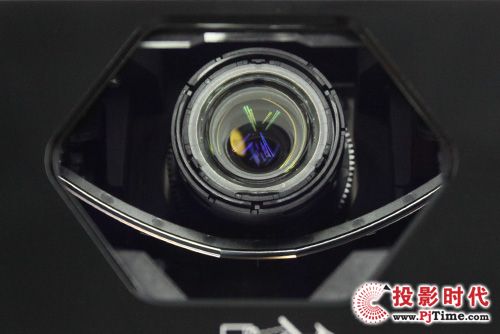

理光PJ WX4130N鏡頭

    理光PJ WX4130N超短焦投影機的鏡頭可謂是一大亮點，其采用了獨有的“自由曲面透鏡”技術和像差補正技術，可通過使用屈曲光學系統，徹底排除無用空間，實現無法超越的小型化。提供了強大的近距離投影能力，11.7厘米投射出48英寸圖像(對角線)，無論是狹小會議室或置于桌子前沿，都能投射大畫面影像，同時有效避免教師擋光線,使演示過程更順暢。

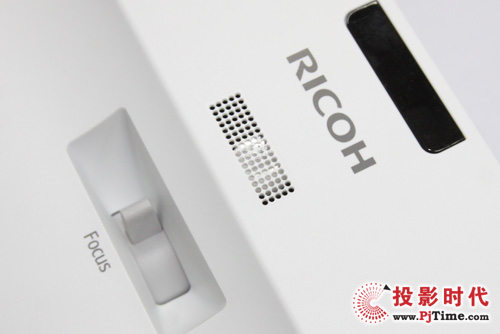

理光PJ WX4130N對焦環、揚聲器、接收器

    由于是超短焦，理光PJ WX4130N只設計了對焦環，通過使用，非常方便調節。在對焦環上方則是內置的2W 單聲道揚聲器，在播放影視時，聲效非常給力，不亞于10W揚聲器。最上邊黑色塊則是投影機的紅外線接收器。

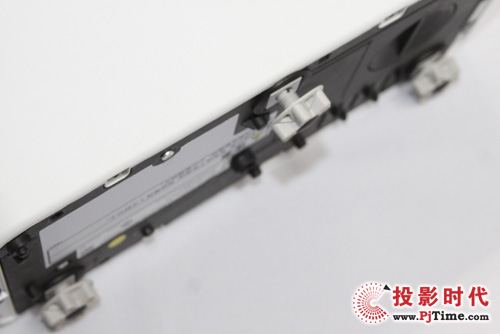

理光PJ WX4130N支腳

    理光PJ WX4130N在機身底部設計了三個可調節腳架，鈕扣式的設計非常人性化，易于用戶旋轉，其調式的角度也非常廣。

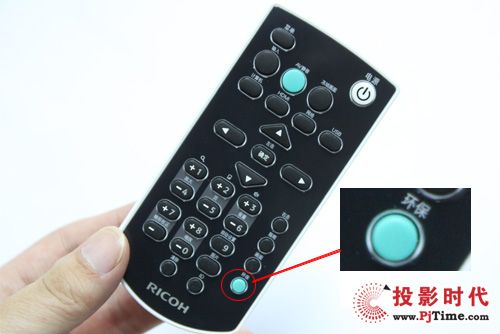

理光PJ WX4130N遙控器

    理光PJ WX4130N配備了迷你遙控器，同時，依然采用了全中文設計，讓用戶輕松上手。可別看小，其功能鍵非常齊全，且標識非常詳細。

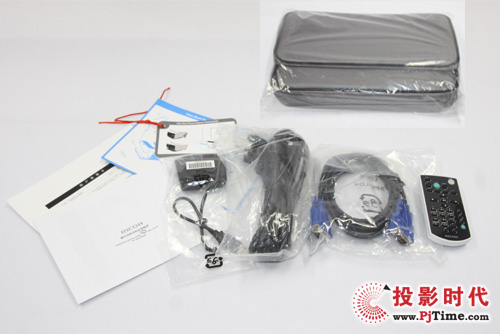

理光PJ WX4130N附件

    附件方面，理光直立式超短焦投影機PJWX4130N包括了電源線、VGA線、用戶手冊、遙控器、電池、包、光盤等。

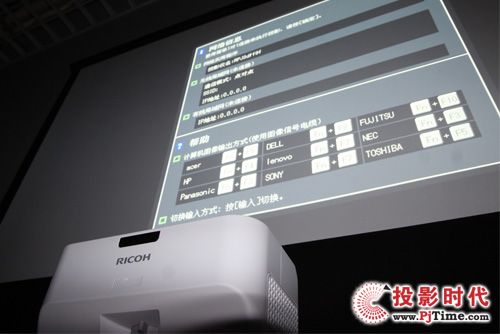

特點一：獨特技術實現超短距投影

特點一：獨特技術 實現超短距投影

    理光PJ WX4130N使用了其公司專有的自由鏡面技術。機身與墻面很小的距離，就可以投射出大的畫面，只需11.7厘米便可投射出48英尺的畫面（含機身尺寸時，從機器背面到墻面的距離為26.1厘米）。更重要的是，投影機的垂直技術設計在近距離的表現上更有優勢，由于在狹小的空間內也可以投射出大尺寸畫面，因此該投影機可以充分的利用有限的空間。

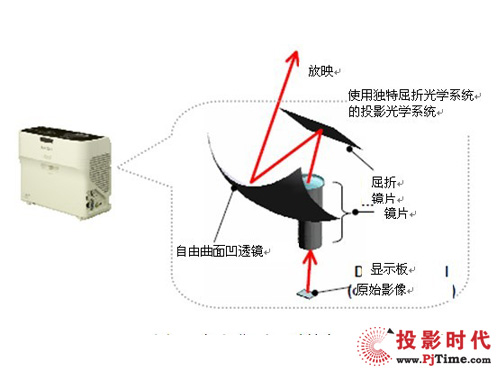

 自由曲面凹透鏡與屈折光學系統

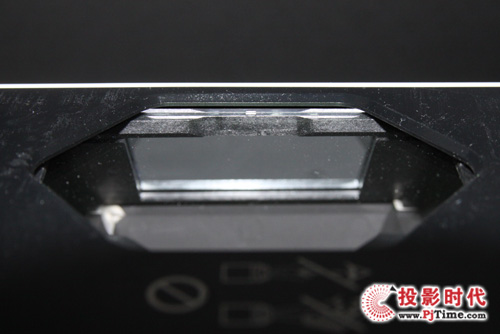

鏡片

自由曲面凹透鏡

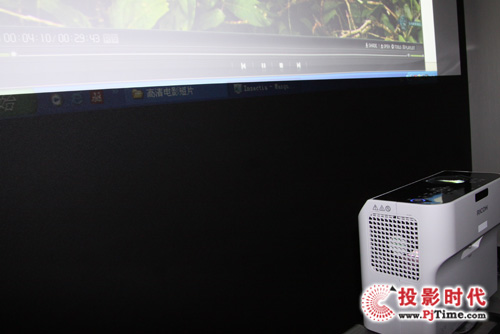

短距離投影大畫面

短距離投影大畫面

辦公室桌子應用

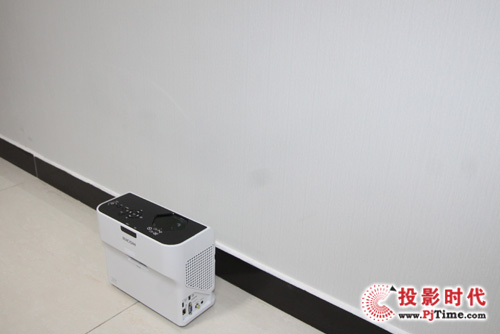

地面上應用

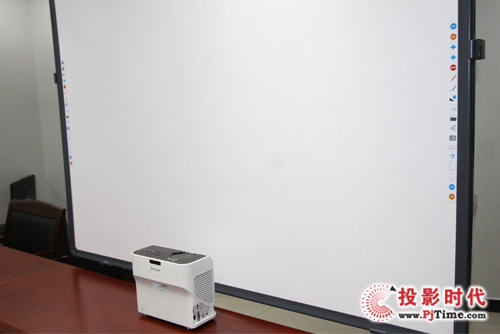

與電子白板搭配應用

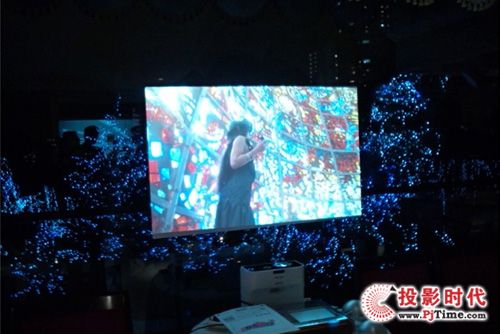

餐廳應用

    通過實際應用，其緊湊的機身，幾乎可以自由擺放在任何地方，比如桌子、地面、箱子上等等，用戶無需擔心空間小的問題。適用領域包括教育、商務、數字招牌、結婚儀式現場演示、會議流程演示、櫥窗展示、博物館等場所。



特點二：網絡連接方式

    理光直立式超短焦投影機PJWX4130N除了鏡頭亮點十足外，其緊隨時代步伐，為了使用戶演示更加方便，該機同樣也加入了網絡連接功能。

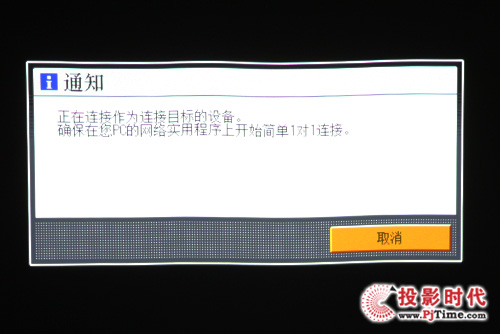

點對點連接

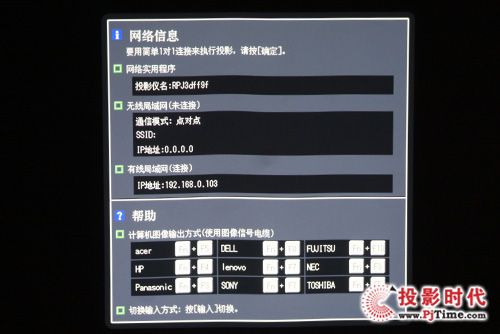

點對點連接狀態

    理光直立式超短焦投影機PJWX4130N菜單中有點對點和基礎架構兩種連接方式。選擇點對點模式連接步驟分為如下。首先，在菜單“網絡設置”“無線連接”中選擇自動，電腦上的 RICOH PJ Network Utility Type A 軟件只需打開，選擇點對點選項卡，即可連接，此時投影機代替路由的功能。其后，“無線連接”中選擇手動，必須在投影機上設置SSID、IP、子網掩碼，網關，把電腦上的地址設置為與網關對應的地址，同時電腦上的 RICOH PJ Network Utility Type A 軟件選擇“網絡連接”，此時投影儀代替路由的功能。（這里的SSID,網關，都是對投影儀的設置）

    基礎架構模式連接：這種連接方式就是傳統的連接方式，需要路由器，同時投影機中的SSID,網關，都為路由器上的對應參數，投影機僅作為設備接入，電腦上的軟件選擇“網絡連接”。詳細流程如下：

    準備工作：事先配置路由器，以下為我們的路由配置參數（僅供參考）：

    網關：192.168.0.7

    SSID：tp-link_d99cda（開啟無線功能，允許SSID廣播）

    頻段：11

    連接密碼：無

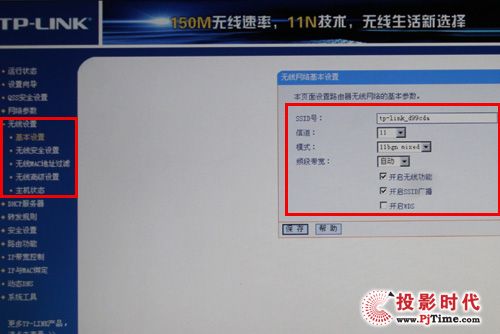

無線配置參數

    一． 投影機設置

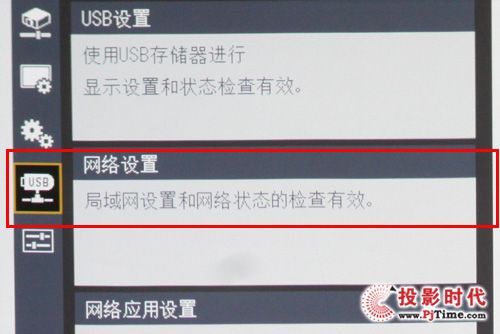

    1.       點擊菜單，選擇“USB”----》 “網絡設置”-------》 確定

    2．選擇“無線局域網” ------》 確定，按如下設置：

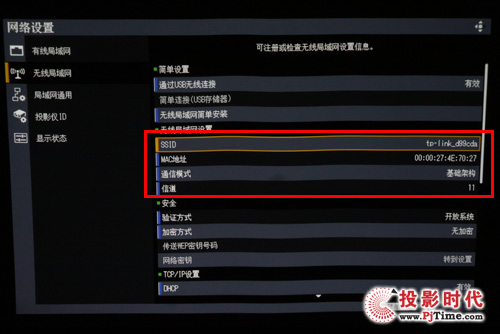

無線局域網設置

    3．按下“菜單鍵” 顯示出反映修改畫面

    4．選擇“反映”-----》確認。

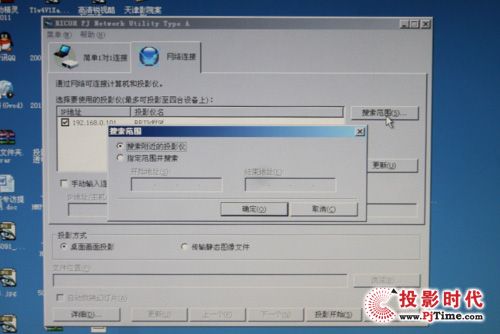

    設置完投影機菜單里的無線局域網設置后，接下來則需安裝一個軟件。該軟件需要用戶安裝軟件名為RICOH PJ Network Utility Type A，選擇網絡連接，軟件會顯示正在搜索投影儀，搜索完畢，發現投影機，勾選，點擊開始。

RICOH PJ Network Utility Type A

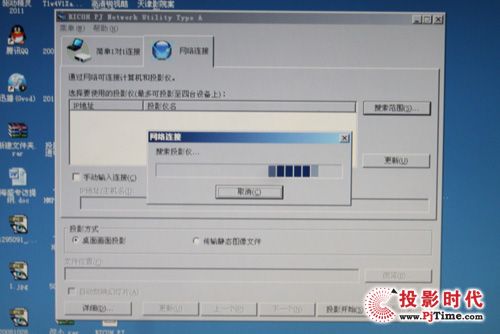

網絡連接中

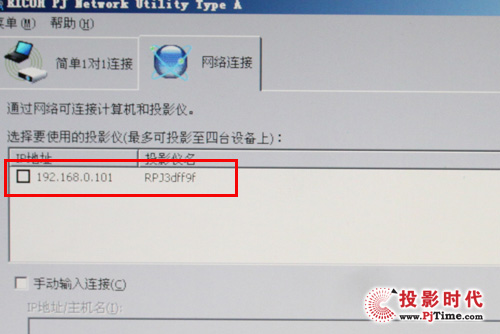

    收索到的投影機型號

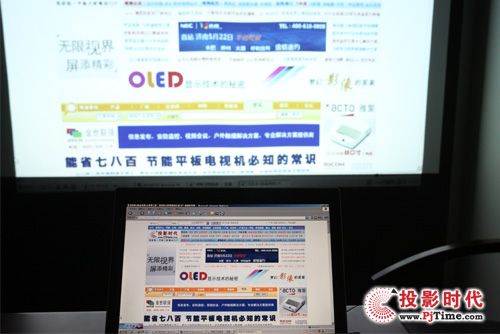

筆記本與投影機連接上

    通過以上設置，筆記本就可與投影機相連接。在這里小編要提醒用戶的是，在設置無線連接時，一定要記住兩點：一、無線網絡需無密碼設置，二、SSID設置時，一定記住大小寫區別，如果沒有區分將無法連接。

特點三：iPad無線網絡應用

    理光直立式超短焦PJWX4130N除了能與筆記本通過無線連接外，其同樣也能與iPad無線網絡應用，不過目前，理光短焦投影機只支持PDF格式文件，支持文檔相對有限。iPad無線連接時，先參考上一頁[基礎架構]模式連接投影機和路由器，這里就不多說。

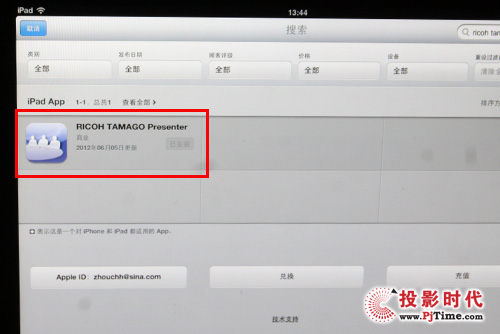

Ricoh TOMAGO presenter

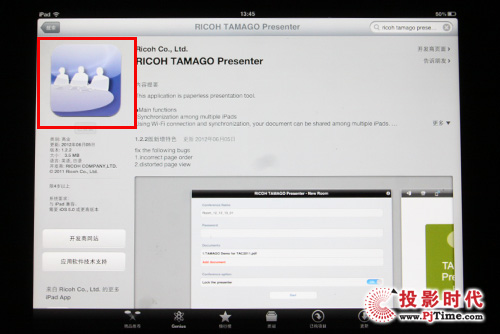

“Ricoh TOMAGO presenter”軟件

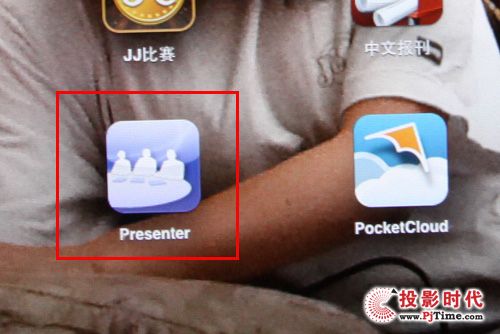

ipad桌面顯示圖標

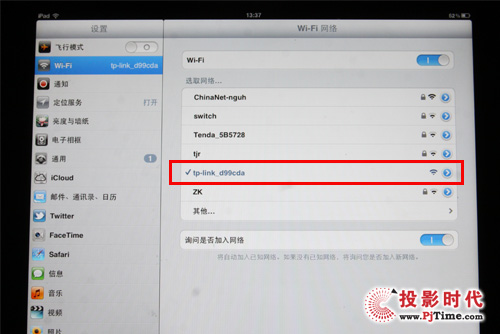

iPad連接路由器

    連接好無線網絡后，用戶還需在iPad安裝“Ricoh TOMAGO presenter”軟件，這個軟件可從App Store應用商店里查找，免費提供下載。安裝后軟件后，接下來則是iPad連接路由器。

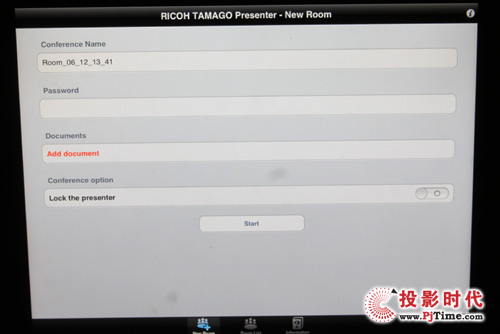

軟件桌面

搜索

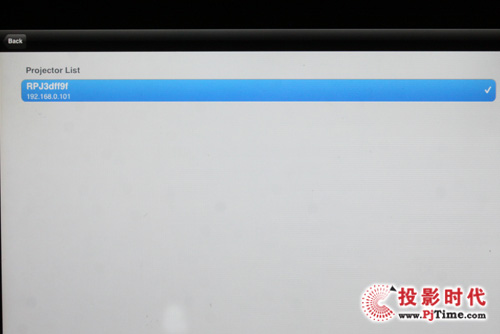

找到投影機

連接成功

    打開TOMAGO軟件，創建虛擬會議室，在軟件中找到投影機圖標，選擇已經接入路由器的投影機，軟件中投影機狀態由“OFF”變為“ON”，連接完成。備注：TOMAGO軟件中的PDF文件從Itunes里面添置。



基礎性能測試

    在4月份，我們首先評測了理光入門級機型PJ S2130，其整體的性能表現非常驚人。如今，理光直立式超短焦投影機PJWX4130N其性能表現究竟如何？又將會帶給我們什么驚喜？話不多說，直接上圖。

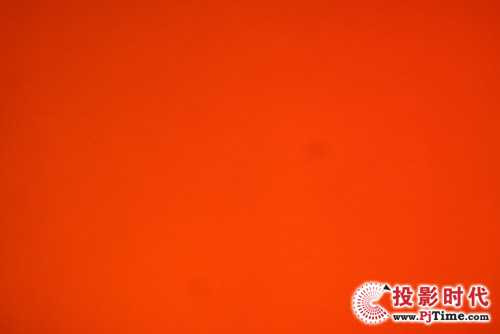

紅色投影實拍

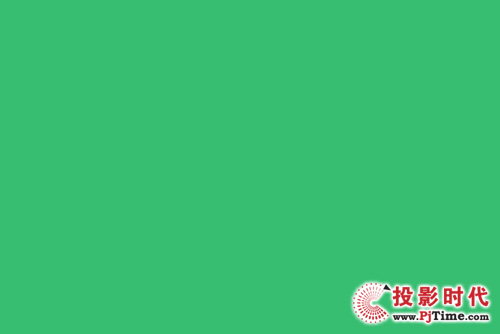

綠色投影實拍

藍色投影實拍

    在測試三原色時，理光直立式超短焦投影機PJWX4130N表現不錯，顏色飽滿艷麗，整體顏色均勻度好，銳度和飽和度方面都很出色。

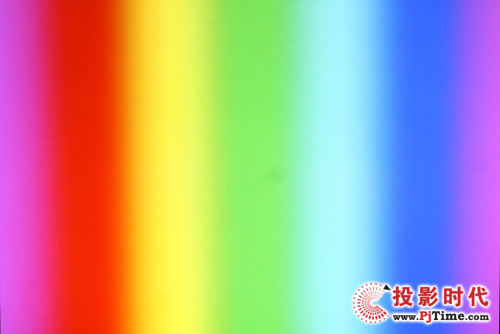

通透性測試

    通透性測試，理光PJ WX4130N表現非常好，色彩飽滿鮮艷，相鄰間顏色的融合過渡比較不錯，達到了絲滑水平。（通透的好于壞，取決于色彩艷麗程度，色彩越艷麗，通透越好。）

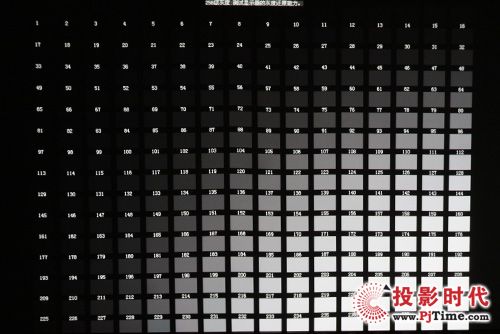

 256灰階測試

    256灰階測試中，理光直立式超短焦投影機PJWX4130N實際測試的表現不俗，在配合2500流明亮度以及2500:1的對比度，相鄰方塊基本都能輕易區分出來，完全能滿足各類型商務應用需要。

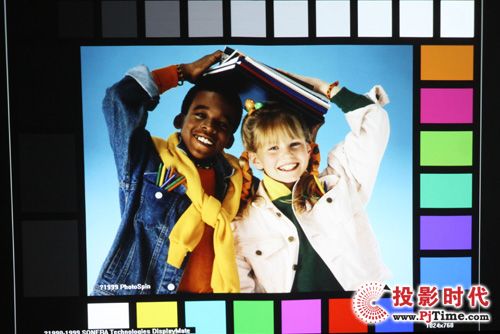

色塊投影測試

    色塊投影測試，同樣的效果，畫面的均勻性，從暗到亮的過渡很明顯，實際效果要比拍攝好。而且色塊顏色還原依然很出色，人物的皮膚顏色、表情都很自然。

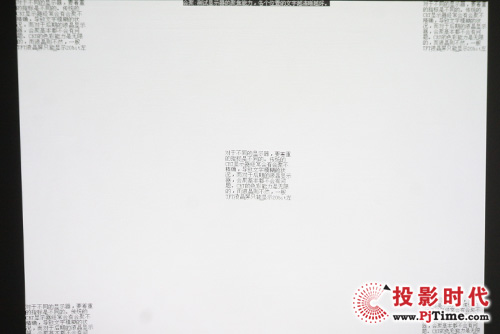

畸變投影測試

    理光直立式超短焦投影機PJWX4130N在進行文字畸變投影測試成績中規中矩，上圖中最底下兩個角落的文字與中心區域的文字效果區別不大，但上面兩個角落文字略有模糊，所顯示的字體沒有出現較為明顯的畸變，依然可辨。



辦公文檔演示測試

    測試完基礎性能后，接下來，就要測試在實際應用中接觸更緊密的是辦公文檔，而下面主要也是針對這些方面進行測試，以更進一步檢測其水平。



黑白文字對比

    理光直立式超短焦投影機PJWX4130N投影的文字效果，從上圖中可以看出，文字顯示清晰。白底黑字、黑底白字對比明顯，展示了其2500流明高亮和2500:1對比度，表現不俗實力。（實際投影效果要比拍攝圖片清晰得多）

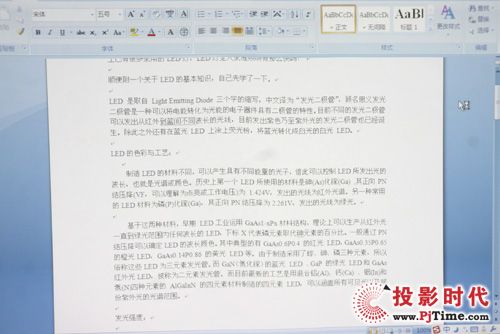

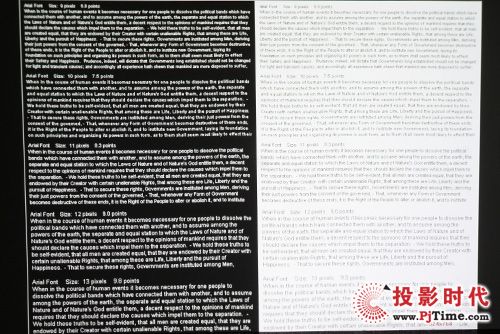

WORD投影實拍

    針對WORD這種滿是文字的辦公文檔，理光PJWX4130N超短焦投影表現效果不俗，字體清晰銳利，字體間距也很均勻。

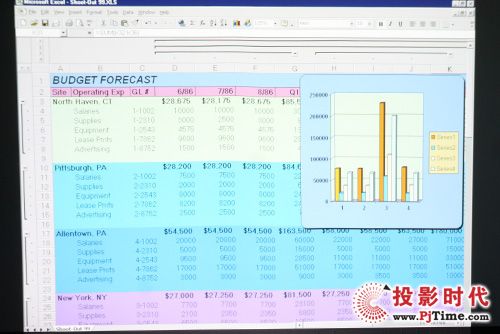

EXCEL表格

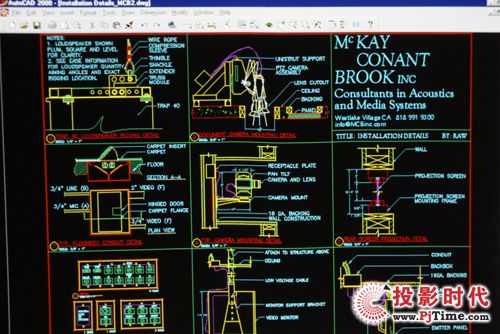

CAD圖

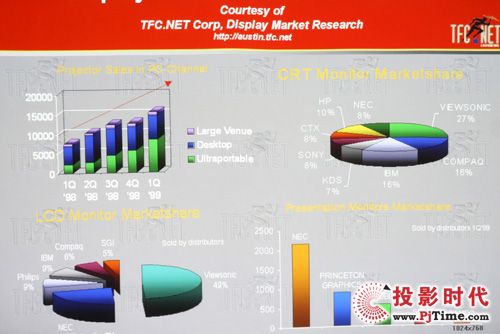

柱形圖、餅圖

    EXCEL表格、柱形圖、餅圖、CAD圖也商務匯報中常用的辦公文檔，表格圖表做的好，還要有好的顯示工具。通過以上常用文檔演示測試，理光PJWX4130N投影機表現出不錯的實力，投影的表格線條很平直，文字也很清晰銳利，柱形圖、餅圖的填充色也還原精準。





PPT文檔投影實拍

    PPT文檔在商務演示中的地位不言而喻，通過理光PJWX4130N投影的畫面可以清晰發現，畫面顏色還原精準，文字清晰銳利，對比細節也不錯。



靜態圖及專業視頻效果

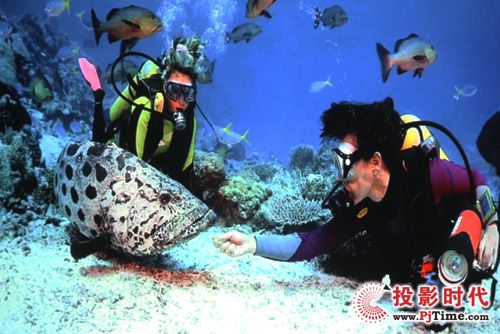

    商教投影機除了用于辦公文檔投影外，高清圖片演示，是現今比較主流的投影演示應用方式，小編選用了顏色比較鮮艷的圖片，以進一步檢測理光PJWX4130N對圖片光影、色彩等方面的表現。

    圖片測試時，畫面的效果在理光PJWX4130N投影下，人物的膚色表現比較自然，鮮花與蔬菜水果的顏色對比到位，畫面清晰，標準模式下的畫面亮度觀感也很舒適。

專業高清視頻投影實拍

    專業高清視頻的測試中，理光PJWX4130N投影的畫面層次感強，細節豐富，顏色也還原比較到位，畫面亮度給人感覺也比較的舒適。（由于受限于拍攝器材和拍攝環境，實際投射效果會比我們拍攝的效果圖要好。）



高清影視投影效果

    看完靜態圖及專業高清視頻投影效果后，接下來，看理光PJWX4130N在播放高清影視時，實際投影效果。

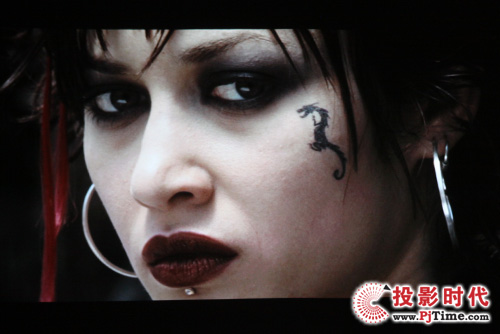

《非誠勿擾》片斷

《非誠勿擾》片斷

《天降美食》片斷

《天降美食》片斷

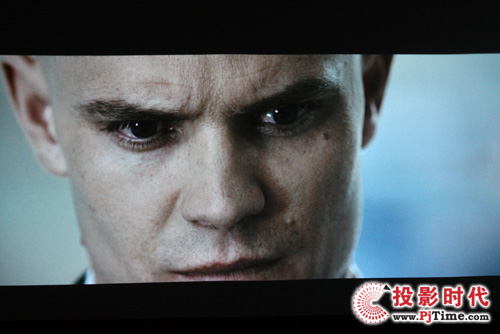

《終極殺手》片斷

《終極殺手》片斷

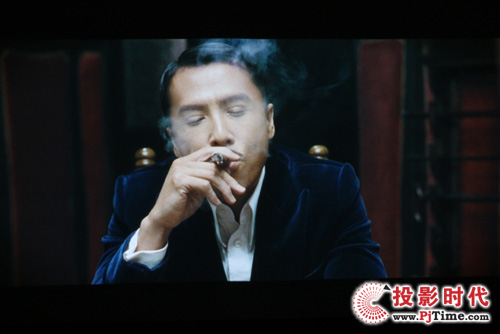

《精武風云》片斷

《精武風云》片斷

    在影視測試中，小編采用的都是正版的藍光高清碟。在播放高清影片時，理光PJWX4130N超短焦投影機投影的人物表情神態刻畫細膩，也營造了不錯的膠片感。另外，在3D方面，由于受限于沒有配套的3D眼鏡，所以暫未評測。



功能豐富的主菜單

    理光直立式超短焦投影機PJWX4130N依然采用了理光專有的菜單模式，各項功能用戶一看就明了，功能也相對入門級產品更加豐富。

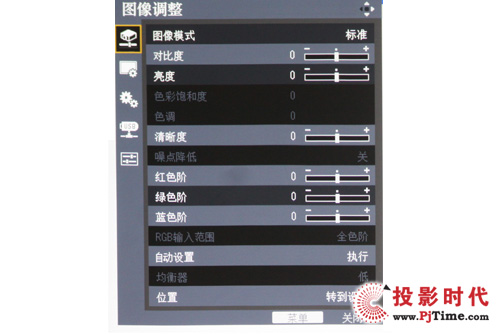

圖像調整菜單

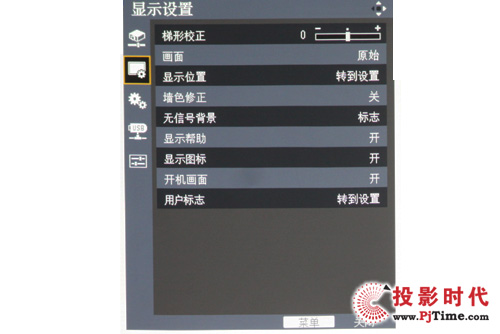

顯示設置菜單

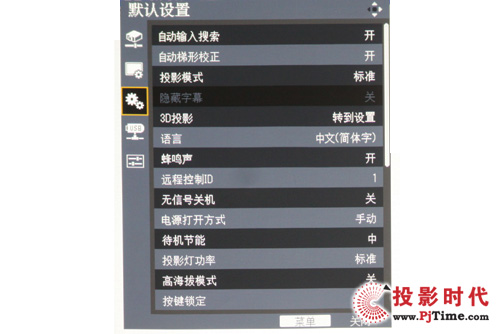

默認設置菜單

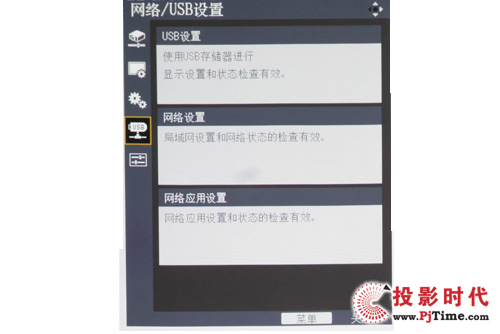

網絡/USB設置菜單

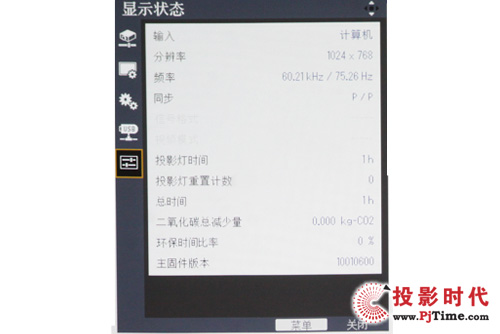

顯示狀態

    理光PJ WX4130N投影機全單欄中包括圖像調整、顯示設置、默認設置、網絡/USB設置和顯示狀態，這五項菜單功能基本滿足需求。而它們最大的特點就是簡單明了，即便是對于投影機很陌生的人，都能輕松上手。

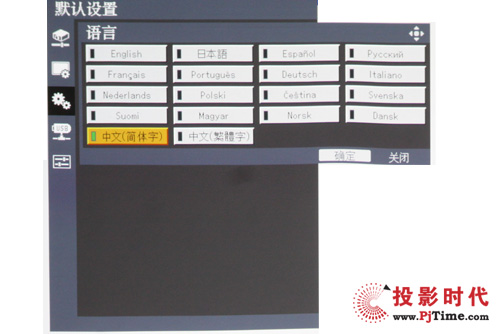

語言菜單

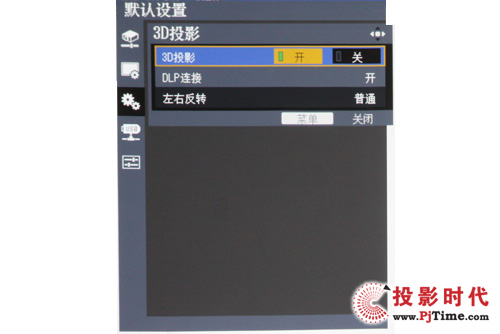

3D功能菜單

    理光PJ WX4130N投影機語言菜單包含了18種語言，適用范圍還是比較廣。此外，該機還具備了主流的3D功能，其左右反轉可分為普通及反轉。由于受限于機器無3D眼鏡，也無法為大家帶來3D體驗。

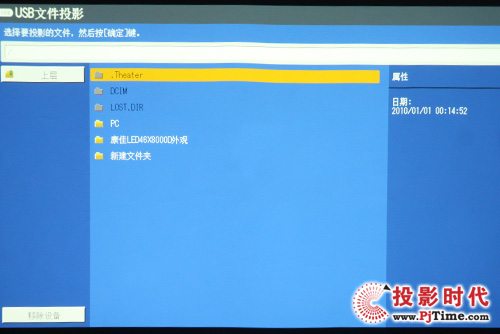

USB界面

USB功能畫面展示

    理光PJ WX4130N還支持USB脫機演示功能，通過實際應用，該功能只支持圖片游覽，并不支持其他文檔文件。

功耗及評測總結

    在對理光直立式超短焦投影機PJ WX4130N進行一系列測試后，該到了給出結論。在總結之前，先來看看其功耗測試，對于這個全球首款最輕最短投影機產品來說，在節能方面表現又將如何，接著看。



                    標準模式                               節能模式

    當正常使用時，理光PJ WX4130N投影的畫面較明亮，使用功率也比較高，為268W左右，當把節能模式打開時，此時功耗徘徊在206W左右，機器使用功率明顯下降，同時畫面亮度稍有下降，但不影響演示使用，但燈泡的使用壽命延長為4000小時左右。

理光PJ WX4130N

    評測總結：

    優點：

    1、  體形小巧，便于攜帶

    2、  不受空間限制

    3、  11.7厘米投射出48英寸圖像

    4、  灰階度能力強

    5、  支持iPad無線連接

    6、  音效佳

    缺點：

    1、自動梯形校正需要改進

    理光推出的直立式超短焦投影機PJ WX4130N，成功地解決了傳統短焦頭投影機所存在的諸多不足之處，擊敗了傳統的便攜式投影機和一般的超短焦投影機。尤其是理光原創的自由曲面凹透鏡和像差補正技術。利用該技術，可通過小型輕巧的設備實現超短距投影。此外，再加上高畫質、高可靠性、3D投影、iPad無線連接、低成本維護等等諸多優勢，為用戶提供更加便捷高效的應用體驗環境，也將會成為商務和教育行業投影應用的理想搭檔。
