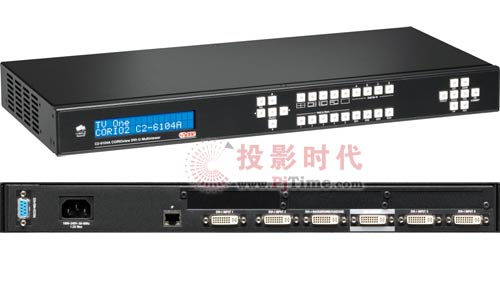

TVONE CORIOview C2-6104A 4畫面DVI-U處理器 采用TV One獨家CORIO®2技術，擁有5路DVI-U輸入(另有第五路DVI-U輸入,可用作背景或級聯),可將四個靈活多變的窗口同時迭加在一路DVI-I輸出。每個窗口都可以靈活的進行全尺寸PIP口放大，縮小及漫游。

    DVI-U覆蓋多種數字模擬信號，與DVI-I和CV信號一樣。DVI-D分辨率可達1920x1200@60Hz；DVI-A (RGBHV/YUV/ YPbPr 通過 HD-15 轉接頭) 任何刷新頻率可達2048x2048/1080p；支持復合視頻和電腦信號格式。高性能去隔行和動態自適應功能支持YUV 和YPbPr 信號源的多種分辨率，比如： 525i, 625i, 720p, 1080i 和1080p；也可利用現有軟件快速加入客戶自定義分辨率功能。

    C2-6104A內置一個非易失性存儲器，即使在斷電情況下設備所有設定均能被存儲。具備十組快捷鍵(直接通過設備前面板來進行控制) 客戶可根據具體的需求效果自行進行設置。通過LCD控制面板及快捷設置功能使設備在控制上變得更加靈活，另外，用戶可以進一步通過RS-232，RS-422，RS-485或IP進行控制。

    每個窗口支持彩色邊框和信號源標識功能。四個靜止圖像存儲在機器內部可供用戶隨時調用，第五個圖像可用作背景或級聯。

    CORIO®模具組均兼容該設備和第三方控制系統及TV One所有C2系列設備。

    靈活的Zoom 10倍放大功能可以把圖像的任意部分放大填滿整個屏幕，用戶也可對其位置進行隨意拖動至任意區域，通過Shrink 10%縮小10倍功能可以將4個窗口組合成多種樣式呈現。

    高階功能包含同步鎖相(Genlock),色度(Chromakey),亮度鍵(Lumakey ),摳像及圖像混合(Mixing)等,在摳像模式下，可任意迭加一路信號至另一路進行摳像。摳像后的圖像亦可進行淡入淡出的特技切換。基于4:4:4視頻取樣格式，可進行基于像素點級的極其精確摳像。

    設備配備一個1RU掛耳機架和標準里110-240v的電源適配器。

    用戶自定義設置

    具備十組快捷鍵(直接通過設備前面板來進行控制) 客戶可根據具體的需求效果自行進行設置。4路可編輯的圖像可同時迭加在同一窗輸出，并且可任意調整四個圖像大小及前后位置�？商砑硬噬�邊框以及信號源標識在任意一個窗口上十幅靜態存儲圖像中的四幅可以作為信號源被調用，而第五幅可以作為背景來進行使用。

    設置舉例

   靜止圖像存儲

    CORIOview多畫面處理器有四個靜止圖片可供用戶選擇。用戶的自定義LOGO或測試卡可鍵入圖像，縮放和定位在整個屏幕上。摳像后的圖像亦可進行淡入淡出的特技切換�；�于4:4:4視頻取樣格式，可進行基于像素點級的極其精確摳像

    在右邊例子中，輸入1被鍵入四副圖像之一的LOGO上.

    級聯2臺或多臺設備

    多個 CORIOview C2-6204 能夠通過級聯的方式來達到擴展圖像顯示的效果。下圖運用級聯展. 現出2臺設備進行 級聯處理以達到8路可編輯處理的獨立信號源以及一個背景的效果。

主要特性

• 4窗口處理器
• 4個高性能CORIO®2處理引擎
• 5路 DVI-U 輸入 (DVI-I, DVI-A 和CV)
• 第五路信號輸入可作為圖像背景或級聯
• 4幅內部靜態圖像存儲
• DVI-D I/O 支持至 1920x1200,1080p@60Hz
• DVI-A I/O 支持至 2048x2048,1080p@60Hz
• 模擬支持 RGBHV, RGBS, RGsB, YPbPr
• 10組用戶自定義快捷鍵
• 動態補償 & 減噪處理(YUV & YPbPr輸入)
• 彩色邊框以及信號源標識
• 圖像放大10倍或者縮小到10％
• Per-pixel或百分比控制
• 自動調節圖像的尺寸或大小
• 摳像效果處理,同步&混合
• LCD前面板控制, 菜單控制及快捷鍵功能
• 通過 RS-232，RS-422，RS-485，網絡或前面板控制
• CORIO Tool Suite 軟件支持
• 可選購模塊(比如Tally I/O)
• 1RU 機體大小
• 可選Tally Module
