Frame packing工作原理

　　Frame packing和frame sequential很接近，但它們不是同一種東西。Frame packing將左眼圖像和右眼圖像同時發送給投影機，兩幅圖像之一在另一幅圖像之上，兩者之間有一個較小的間隔。本質上講，信源發送一個巨大的、兩倍高度的圖像幀，而不是兩個較小的圖像幀。信號以24Hz或者60Hz傳輸。投影機必須能夠?qū)⒈环庋b的兩幅圖像分離并且順序顯示。(注：如果不考慮上下兩幀之間的微小間隔，可以認為信源發送的是1920×2160的幀，其高度為1920×1080的兩倍。)

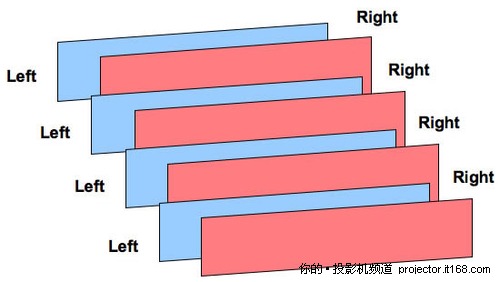

3D示意圖

　　Frame packing是用于HDMI 1.4標準的缺省格式。任何標記為HDMI 1.4兼容的產品必須能夠支持這種格式。它是藍光3D播放機的標準輸出格式，雖然其中一些播放機還有另外的選項。Frame packing對投影機的處理能力提出了更高的要求，因為投影機必須能夠分離被封裝的兩個幀并且將其依序顯示。

　　Side-by-side(并排)

Side-by-side水平式

　　在因DirecTV而得到普及的side-by-side傳輸格式中，兩個幀被壓縮為其原始水平解像度的一半，然后合成一幀同時傳輸。對于1080p信號，每幀為1920×1080個像素。這將會是并排的兩個960×1080幀。投影機會分離兩個壓縮幀，將其水平擴展回最初的1920×1080格式，然后依序顯示。Side-by-side有隔行掃描和逐行掃描兩種變體，其中隔行掃描變體使用較少的帶寬，而逐行掃描變體則擁有更好的圖像質量。(注：DirecTV，北美衛星電視服務商之一)

非常直觀的DirecTV Side-by-side水平3D效果

　　正如你所想到的，這種格式在壓縮和隨后的擴展過程中損失了一些分辨率。本質上，它為每只眼睛使用了一半的分辨率。在本文寫作之時，DirecTV是side-by-side格式的唯一使用者，但這種格式應該能夠與最新款(2010款)的3D電視機以及目前的DirecTV高清機頂盒兼容。較早的3D電視機很可能無法顯示這種格式，而目前市場上的低價位DLP “3D Ready”投影機也不能顯示這種格式。

　　Checkerboard(棋盤)

搭配checkerboard 3D格式的眼鏡

　　很多DLP的3D Ready電視機(而非投影機)能夠接收這種稱為checkerboard的格式。在這種格式中，用于左眼和右眼的兩幅圖像被交織，即每隔一個像素用于左眼或者右眼。看看國際象棋的棋盤然后把上面的方格想象成像素。黑色的方格是用于左眼的像素，而紅色(或白色)的方格則是用于右眼的像素。電視機分離這兩幅被交織的圖像并且依序顯示。最后的圖像具有一半的解像度。

3D轉換器國外有售399美元

　　既然投影機并不支持這種格式，為什么你會需要了解這種格式?checkerboard之所以重要是因為其歷史地位。較早的DLP 3D Ready電視機能夠并且只能接收checkerboard格式，而這種電視機在過去幾年賣出去了相當多的數量。一旦消費者發現他們的電視機不能兼容電視廣播3D和藍光3D格式，他們會理所當然地發飆。問題的解決方案是一臺轉換器，它能夠?qū)�frame-packed(藍光)3D或者side-by-side(DirecTV電視廣播)3D格式轉換成checkerboard 3D，然后顯示在DLP電視機上。

3D轉換器接口示意圖

　　這很重要，因為DLP 3D Ready投影機不能顯示checkerboard 3D。如果它們能夠顯示，那么用戶只需要購買一臺轉換器就可以高枕無憂了。然而，沒有可以將frame-packed 3D或者side-by-side 3D轉換成frame-sequential 3D的轉換器，而用于電視機的轉換器除了checkerboard 3D之外，不會輸出任何其它格式的信號。
