普及完交互式電子白板的電磁感應技術知識，現在大家已經看到這款投影寶的外觀了。

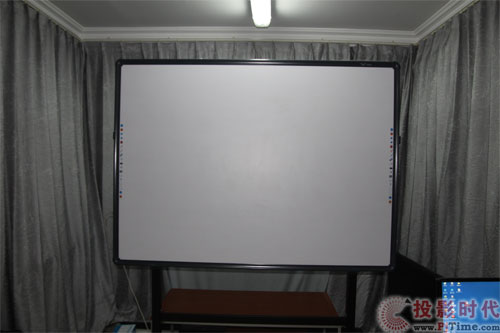

投影寶正面圖

    投影寶并沒有采用大多數白板的雷同設計，用手感很舒服的鋁合金噴塑邊框取代了鋁合金邊框。并使用了包角設計。外觀尺寸：1687*1237*37（mm)。板的兩邊粘貼了快捷鍵。便于操作的同時也一定程度降低了板的有效使用面積。投影寶面板采用亞光聚酯材質設計，能很好的消除投影產生的亮斑。在實際測試過程中，板面上的文字圖片顯示很柔和，光亮度均勻，眼睛直視比較舒服。

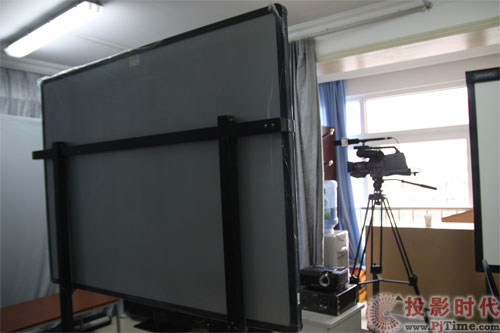

投影寶背面圖

    投影寶背面采用亞光鐵皮覆蓋在板上，并且另外貼上了一塊保護膜，防止刮花。方正的黑色橫梁很好的固定了電子白板。

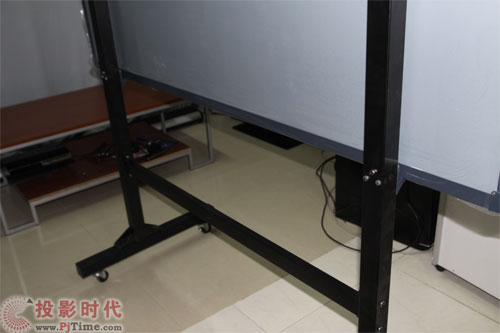

投影寶移動支架

    投影寶的支架安裝很方便，有了2根橫梁的支撐，相當牢靠。4個滾輪在小編的移動搬運過程很流暢，并且都設置了下壓式剎車，便于電子白板位置的隨時固定。

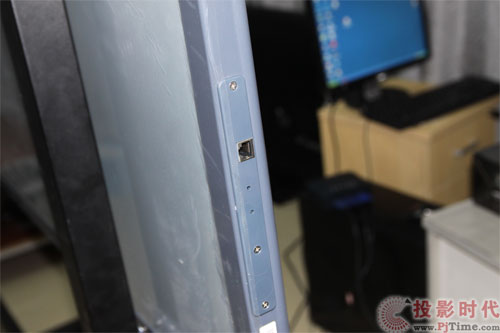

投影寶電子白板接口

    與其他白板普遍使用USB接口不同，投影寶使用網線接口。但是這網線接口不能直接和電腦連接，而是要通過投影寶自帶的中央控制器才能連接使用。

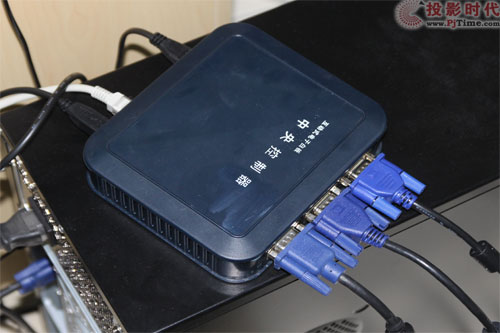

投影寶中央控制器

    白板就是通過這個設備和電腦聯通，進行數據傳輸交換。中央控制器起到分頻的作用，可以同時連接上電腦和投影儀，其它一些電子白板由于沒有這個分頻器，基本就只能連接投影儀，而沒有多余的VGA口給電腦連接顯示器用。投影寶的這個配件又給大家省了筆銀子。增加了擴展性、方便性。

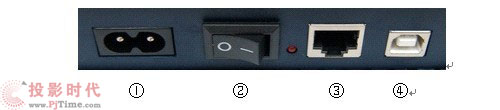

中央控制器接口示意圖一

    ①電源線接口，連接電源插座                  ②電源開關                                          ③網線接口，連接投影寶電子白板              ④USB接口，與電腦的USB接口連接。

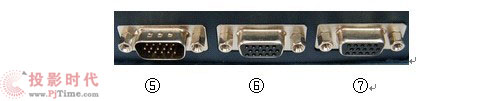

中央控制器接口示意圖二

    ⑤VGA信號輸入口，連接電腦    ⑥⑦為VGA信號輸出口，連接電腦顯示器或投影機均可以

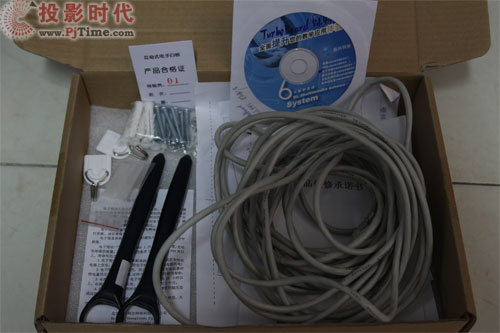

投影寶配件

    2支書寫電磁筆、掛筆的掛鉤投影寶都考慮到了。連接網線、固定電子白板的螺絲釘、驅動光盤、合格證、保修卡、安裝說明樣樣齊全，對了，那個在白色掛鉤旁邊還有個小袋子，里面裝著的是用于更換的電磁筆芯。

白板已連接，信號燈已亮

    投影寶電子白板在小編的安裝過程中是比較輕松的。移動支架、板托設計都比較合理。各項配件也跟顧客考慮的比較周全。中央控制器的安裝連接很容易，無需任何設置，直接可以進行。電子白板的板面手感也比較不錯，光滑無反光，邊框包裹嚴絲合縫。

    白板已經固定，投影機電腦就位，各個接口都正確連接好，下面讓大家和小編一起來安裝投影寶電子白板驅動。
