后面板組件介紹

　　后面板接口主要分為三個部分，輸出端口（連接到TV使用端口）、輸入端口（連接到PC使用端口）以及接口部分，包括USB接口、局域網接口、HDMI接口和電源接口。

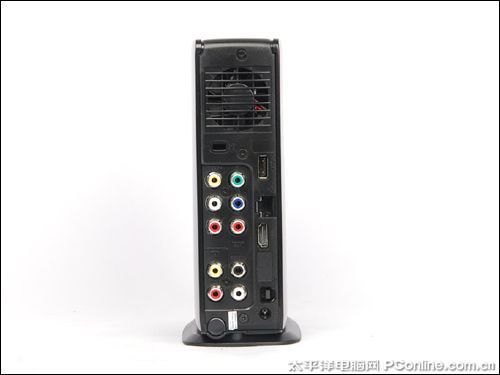

iomega ScreenPlay Pro HD后面板組件

　　組件的最上方為風扇通風口，用戶需注意的是長期保持此通風口的清潔，此處切勿堆積屑物！

iomega ScreenPlay Pro HD風扇通風口與安全鎖

　　下方左側為安全鎖，可連接至安全電纜以防被盜，安全鎖旁有一帶鎖的圖像可形象直觀說明。

輸出端口詳細介紹

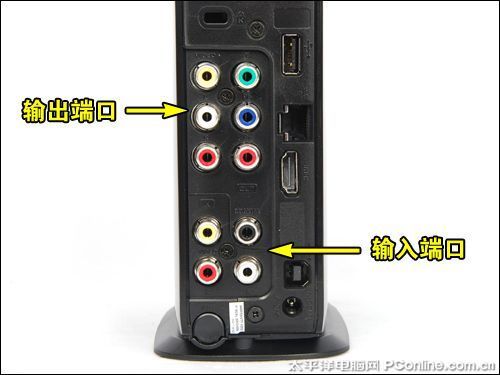

iomega ScreenPlay Pro HD接口

　　輸出端口左側分別為：黃色插孔為復合視頻輸出端口，是與TV實現復合連接使用的，需連接到TV上的黃色視頻輸入插孔。

　　白色插孔和紅色插孔為RCA立體聲音頻輸出端口，用于復合音頻連接；需連接到TV上的紅色/白色音頻輸入插孔。

　　輸出端口右側的綠、藍、紅色插孔為分量視頻輸出端口，是用來連接到TV上的綠色、藍色和紅色視頻插孔（不包括分量電纜）。需要提示的是，不是所有電視機都支持分量視頻。

輸入端口詳細介紹

　　輸入端口中的黃色插孔為復合視頻輸入端口，用于將VCR、DVD播放器或其他視頻輸入連接到ScreenPlay Pro HD，以進行錄制播放或傳遞播放。

　　輸入端口中的紅色和白色插孔為RCA音頻輸入端口，用于將VCR、DVD播放器或其他音頻輸入連接到 ScreenPlay Pro HD，以進行錄制播放或傳遞播放。

　　標識COAXIAL的端口為同軸數字音頻端口，可輸出數字音頻信號。使用RCA電纜（不包括在內）連接到接收器。

　　接口部分從上至下依次為USB 2.0主機端口，用于將WiFi適配器或外部USB驅動器連接到 creenPlay Pro HD；下側為以太網端口，用于有線網絡連接（不包括以太網電纜）；再下側為HDMI端口，用于將ScreenPlay Pro HD連接到HDTV或高清家庭影院系統，然后可輸出標準、增強或高清視頻并帶多通道音頻（環繞聲）。再下來便是USB 2.0設備端口，用于將ScreenPlay Pro HD直接連接到計算機時使用，易用性較強。最后是電源端口。

產品配件介紹

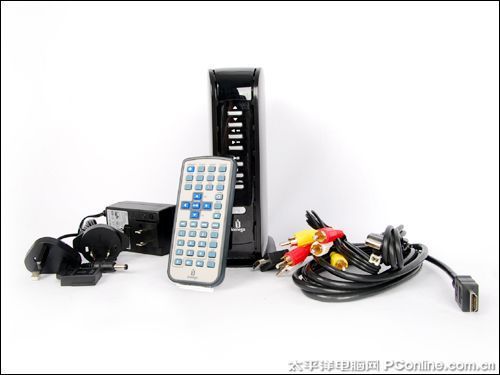

iomega ScreenPlay Pro HD附件圖

　　另外，ScreenPlay Pro HD附件一共包括隨即附帶的光盤一張、遙控器一個、HDMI電纜一根、復合AV電纜三根、USB2.0電纜一根、電源適配器一個、三個電源插頭以及ScreenPlay Pro HD說明書一本。

iomega ScreenPlay Pro HD附件圖

　　特別提到的是，ScreenPlay Pro HD 驅動器使用通過 Energy Star認證的電源適配器，可節約能源，保護環境。比較人性化的是在電源連接上，包裝中附送了英標、國標和澳大利亞標三個電源插頭，這一點為用戶考慮很周到，基本上走遍全世界都可以使用Iomega ScreenPlay ProHD。
