數字網絡音頻系統

    當前在專業音響領域數字化是其發展方向，使用網絡傳輸的一體化數字處理系統正逐步取代傳統的均衡器、壓限器、分頻器等一大堆分立的模擬設備。最新推出了AUDIONET網絡數字音頻平臺，它采用國際音頻設備制作公司公認的CobraNet標準網絡傳輸協議，完全兼容當前快速發展的以太網。是一種全新的數字化網絡音頻信號傳輸手段，音頻的數據流和控制信號可以通過雙絞線以快速以太網100BASET標準格式的方式入網，每條網線可傳64路CD標準音質的音頻信號，既經濟、實用、簡捷、可靠，又可利用廉價的CAT5雙絞線，傳輸多路高質量的音頻信號。一般情況下的傳輸距離為100米；采用光纖傳輸接口，其最大傳距離可以達到60公里，根據具體情況可以選擇2公里，20公里等傳輸距離。沒有任何衰減，徹底杜絕了普通擴聲系統遠距離傳輸信號衰減過大，線路鋪設復雜，電磁干擾大的難題。

   AUDIONET網絡音頻平臺是集矩陣切換、音頻傳輸、綜合音頻處理、遠程控制、多功能于一體的應用平臺，能滿足大型音頻系統的各種要求；網絡音頻平臺由多種不同的傳輸功能模塊（TC系列）和音頻處理模塊（TD系列），及操作軟件（RS1200）組成，用戶可以根據系統的要求靈活選擇。

    系統特點:

    1.根據不同的場合和需求，使用一根網線或光纖即可方便地實現音頻信號的網絡傳輸。可以大大降低系統的安裝維護的成本；

    2.可以節省大量昂貴的音頻線纜和敷設工程量；

    3.所有音頻信號的傳輸是以數字形式在以太網上傳輸的，完全克服了模擬信號傳輸過程中產生的各種音質劣化現象；

    4.音頻信號的傳輸方向可通過專業的軟件進行設置，并可以固化在傳輸器中，系統設置完成后，即可完全脫離計算機，獨立運行，具有很高的靈活性和很高的性價比；

    5.可以實現點對點的傳輸，點對多點傳輸，或廣播式的傳輸。可以方便的對音頻信號進行矩陣傳輸；

    6.音頻的處理完全是在計算機界面在用軟件進行設計、調試和連結，處理模塊達100多種，且界面為全中文顯示，使用方便，動作可靠。

    系統組成:

    系統設備通過CobraNet網口與網絡音頻系統進行連接，具有相當高的靈活性。在已經搭建好的CobraNet音頻網絡中，無須改變硬件設備的連接方式，我們要做的只是將一臺網絡音頻處理器通過一根CAT-5線接入音頻網絡中，使用RS1200軟件，就可對CobraNet音頻網絡中的所有音頻信號的音頻處理方案和參數進行設置或實時控制，實行音頻信號傳輸、處理的全數字化。

    該系統目前可以代替均衡器、壓限器、分頻器、信號分配器、延時器、參量均衡器、混音器、動態處理器等絕大多數模擬設備。只需要一根5類雙絞線即可代替多達64條的模擬音頻線路，傳輸64聲道未經壓縮的數字信號，具有很強的抗電磁干擾能力。并且每路音頻信號的傳輸方向可以任意設置，從而大大簡化了擴聲系統的設計與施工。其音頻輸入與輸出通道采用模塊結構，輸入可按需要選擇LINE接口或MIC In接口。背板上具有一個RS232接口，可與外部設備的RS232接口相連，進行遠程的數據傳輸與交換。其內部還具有獨立的MCU控制，可脫離計算機獨立運行。有2個100MB/S的網絡接口（RJ45）和以太網相連，所有輸入和輸出信號均通過網絡接口發送與接收，2個網絡接口互為備份，當一個端口出現故障時，另一個網絡端口將自動接替工作，提供不間斷的網絡傳輸支持，最大限度的保證了系統的穩定性與連續性，因而是大型體育館、影劇院、露天廣場、大型演藝廳、主題公園等工程的絕佳選擇。

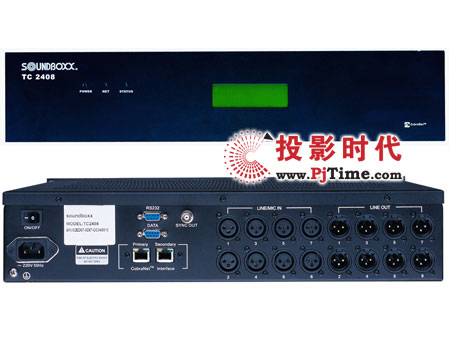

TC系列網絡音頻傳輸器

    TC系列網絡音頻傳輸器各型號參數：

    TC 系列型號 特征

TC4400 （TC4400D）  Cobranet接口，16路進，模擬信號接口，（TC4400D為數字接口）。
TC3404 （TC3404D）  Cobranet接口，12路進，4路出，模擬信號接口，（TC3404D為數字接口）。
TC2408 （TC2408D）  Cobranet接口，8路進，8路出，模擬信號接口，（TC2408D為數字接口）。
TC2212 （TC2212D）  Cobranet接口，4路進，12路出，模擬信號接口，（TC2212D為數字接口）。
TC0044 （TC0044D）  Cobranet接口，16路出，模擬信號接口，（TC0044D為數字接口）。
TC202 （TC202D）  Cobranet接口，2路進，2路出，模擬信號接口，（TC202D為數字接口）。

   特別說明：設備型號后面字母“D”表示該設備為AES/EBU 數字接口。可處理AES/EBU數字信號。

             設備型號后面字母“A”表示該設備為模擬接口。

    TC系列產品的特點：

多16個通道模擬平衡式輸入
最多16個通道模擬平衡式輸出
獨立MCU控制，可脫離計算機獨立運行
可獨立控制每個接收通道
可通過RS232口更新軟件
網絡傳輸冗余設計
可選備份電源設計（全球電源）
安裝簡單
工作穩定，可靠

    TC模擬音頻信號輸入規格：

2，4，8，12，16輸入通道可配置
模擬輸入轉換20bit,48khz的數字信號
頻率響應：+/-0.2dB,20Hz ～ 20Khz
THD+N:<0.005%@4dBu
動態范圍：103 dBA,101Db
最大輸入電平：+21dBu,平衡
話放增益：0 ～ 66dBu可調
輸入阻抗：20kΩ

    TC模擬音頻信號輸出規格：

2，4，8，12，16輸出通道可配置
20bit,48khz的數字信號轉換成模擬信號輸出
頻率響應：+/-0.2dB,20Hz ～ 20Khz
THD+N:<0.005%@4dBu
動態范圍：103dBA,101Db
最大輸出電平：+21dBu,平衡式
輸出阻抗：100Ω

    接口規格：

兩個RJ45網絡接口
一個RS232接口（9孔母頭）

    其它規格：

電源：100-240VAC
頻率：50/60HZ
功率：低于30W
環境溫度：+5°～ 40°
環境溫度：5% ～ 85%

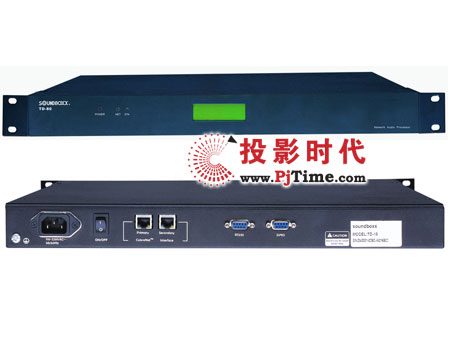

TD網絡音頻處理器

    TD 網絡音頻處理器

    TD網絡音頻處理器的特點：

    接口豐富：具有多種型號可選，最大具有2路模擬音頻輸入，8路模擬音頻輸出，2個Cobranet沉余網口。

    連接方式簡單：只需將一臺TD設備通過網線接入音頻網絡中，就可對音頻信號進行處理8種處理模式，進一步方便了使用。

    音頻處理功能強大：在RS1200軟件中提供多種虛擬數字音頻處理設備。完全可以。

    TD系列網絡音頻處理器各型號參數：

    TD 系列型號 特征

    TD-10 無本地音頻輸入/輸出接口，具有2個CobraNET冗余網口，可同時處理CobraNET音頻網絡中的8路音頻信號；

    TD-26 具有2路本地音頻輸入，6路本地音頻輸出，2個CobraNET冗余網口，除具有TD-80的功能外，還可以對本地輸入音頻信號進行處理；

    TD-80 具有8路本地音頻輸出接口，2個CobraNET冗余網口，可接收CobraNET音頻網絡中的8路音頻信號進行實時處理后從本地音頻輸出接口輸出。

    TD系列的音頻處理功能：

延時器： 5ms,10ms,20ms,50ms,100ms
矩陣器：4х4, 8х8, 16х16
混音器：4х1, 4х2, 4х4, 8х1，8х2，8х4，8х8
動態處理效果：自動增益控制器，壓縮器，限制器，噪聲門，擴展器
信號發生器：正弦波，白噪聲
均衡器：參數均衡器，圖形均衡器
濾波器：高通，低通
分頻器：2分頻，3分頻，4分頻
音量監視：1路，2路，4路，8路

    技術規格：

頻率響應：20HZ-20KHZ，+/-0.2Db
總諧波失真+噪聲：<0.005%@4dBu
動態范圍：103Dba,101dB
最大輸入電平：+21Dbu,平衡
最大輸出電平：+21Dbu,平衡
輸入增益調節：0—66dBu
輸入阻抗：7.5KΩ
輸出阻抗：100Ω
采樣率：48KHZ
量化位數：20bit
最大處理音頻通道數：8路
DSP處理能力：200MIPS，40位浮點運算，2M SRAM，4M ROM
接口：2個RJ45 CobraNet 網口，1個RS232口，1個GPIO口
電源：100-240 VAC 頻率：50/60 HZ
功率：低于30W
設備尺寸（長 X 寬 X 高）：430 X 291 X 44.5 (單位：毫米)
重量：4Kg

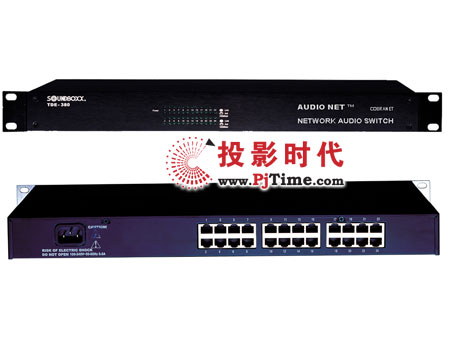

TDE網絡音頻接口

    TDE網絡音頻接口各型號參數：

TDE 系列型號 特征
TDE-380  24路網路接口
TDE-280  16路網路接口
