1．需求分析

    監獄，實現社會治安綜合治理的最重要環節之一。監獄發生的任何閃失，都會給監獄外的社會治安帶來巨大的壓力，甚至嚴重的后果。近些年來，犯罪人素質和技術水平越來越高，魔高一尺，道高一丈，采用高科技手段加強防范是當務之急。監獄，是強制管理違法犯罪人員的場所，在押人員不容易管理，要保障社會的安全，也要保障獄警人員的安全、在押人員的安全。對犯罪者日常行為及特殊情況下的監控，是監獄不可缺少的職責。在高新技術數字化發展的今天，“多媒體、數字化、全方位”是監獄系統對電視監控系統的新要求，也是充分發揮監控系統的作用，實現“向科技要警力”的途徑。

    上海翔浩網絡技術有限公司在廣泛研究監獄需求的基礎上，針對監獄系統特色，在從分監區到監獄監控中心和監獄領導的所有層次中，都采用全數字、集成一體化多媒體主機，采用數字化網絡連接，經濟核算的冗余備份，充分體現監獄提出的數字化圖像，網絡化傳輸的要求，滿足監獄監控的需求。

2．系統方案

    按照該監獄的要求，在保留原有的模擬監控系統的基礎上，利用監獄原有的局域網線路建設一套新的數字視頻監控系統，兩套系統能夠互不影響的共同良好工作。具體方案如下：

　　a.兩套系統前端公同使用原提籃橋監獄已安裝好的攝像頭。在監獄監控中心內通過使用視頻分配器將連接到總控中心的視頻信號全部一分為二，一路進入原有模擬監控系統，一路連接到翔浩網絡視頻服務器CH1~CH4接口上，進入到新建的數字視頻監控系統。翔浩網絡視頻服務器同樣安裝在監獄監控中心。

　　b.在監控中心，視實際需要，每4路視頻信號使用一臺翔浩網絡視頻服務器連接，然后通過網線接入到監獄內部已有的局域網絡當中，接入全部視頻約需安裝100個翔浩網絡視頻服務器。

　　c.在監獄監控中心安裝8臺硬盤錄像機，以4×4的顯示矩陣監控顯示各攝像頭動態圖像，一共可以同時監看8×4×4＝128路視頻圖像，由于翔浩網絡視頻服務器采用4路視頻輸入任選1路視頻輸出的工作方式，因此實際可監看128×4＝512路（多出的信號通道預留為擴展通道）高質量、全運動、全色彩的活動視頻圖像。高圖像解析度，幀速率最高可以達到每秒25幀（PAL制），分辨率352×288像素。

　　d.連接在監獄局域網上的所有相關電腦都安裝翔浩視頻接收端軟件，可隨時調用在其監區范圍內需要觀看的圖像，并可錄像和設置相關配置參數和控制模擬報警信號，其中監獄監控中心及監獄領導有權觀看所有圖像。

　　e.所有的視頻圖像都可以隨時錄像，多種錄像方式選擇：手動錄像、計劃錄像、報警錄像。根據自身特點與要求，分配每天的各個時間段內（以小時為單位）應該執行計劃錄相或報警錄像，系統運轉時，按照預先設定的計劃進行操作，可大大增加了系統的自動化程度。同時，系統提供手動錄像和手動告警布防兩種功能。這兩種功能是計劃錄像功能的補充，可用于臨時性的錄像，同時也是調節計劃錄像速度的手段。計劃錄像和手動錄像開始后，系統按照預設的錄像速度進行高速錄像。系統默認的高速錄像速度為25幀/秒，但用戶可在1～25幀/秒的范圍內對錄像速率進行調整，以減少不必要硬盤的開銷，同時減輕系統負荷。操作者可在視頻畫面中指定需要檢測畫面動靜的若干個區域（每個區域占總畫面的1/16）及檢測區域變化的靈敏度。為了便于掌握告警前后的現場情況，當畫面處于靜止狀態時，系統以1幀/秒的速率"慢速"錄像，當指定區域內畫面有變化時立即產生告警，系統發出報警聲，同時開始高速錄像，直到告警解除15秒以后，恢復報警前的錄像速度。每一路視頻數據錄像參數是獨立設定的，不會相互干擾。硬盤紀錄滿時，系統自動覆蓋最早的存盤文件。用戶也可以輸入查詢條件，搜索匹配條件的錄像文件，選中要備份的文件及目標磁盤，進行手動備份操作。錄像文件使用特殊格式，可以防止人為的破壞和修改。

　　f.部署系統時，管理員可以關閉（禁用）不存在視頻源的線路，比如未接駁攝像頭的線路。當系統的可用視頻傳輸被中斷時，產生報警信號，并記錄日志。管理員可以隨時打開關閉監控畫面。視頻數據的顯示與處理分離，在畫面不顯示的情況下同樣可以錄像，不用擔心會發生關閉屏幕畫面，導致本來打開的錄像功能同時關閉。系統可遠程控制每一路圖像對應的監控現場，可控制部分包括云臺（上下、左右兩個軸四個方向）運動，攝像機的焦距、景深、光圈。也可通過調節本地圖像的亮度、色度、飽和度（圖像YUV參數的U、V兩項參數）以及對比度，進行本地圖像的調節。可調整圖像顯示大小，可以全屏播放指定線路的圖像。每一路顯示、采集參數都是獨立設定的，不會相互干擾。

　　g.系統的每個重要的操作和事件都有詳細的日志記錄。日志分為三個部分：報警日志、錄像日志及用戶操作日志。開啟報警功能后（包括報警錄像、計劃報警錄像），無論系統處于怎樣的錄像速度下，一旦發生報警事件，系統自動記錄報警事件及線路編號，并寫入日志。發生事故后，可根據報警時間及報警時該線路視頻圖像知道事件發生時間及責任人。當開啟任何一種錄像功能時，都會記錄線路號、錄像起始時間，并寫入錄像日志。通過本功能可以進行系統的調試（檢驗錄像是否正常），并且起到所有錄像存盤文件的總索引功能。用戶操作日志中記錄了所有用戶對系統做的任何操作，包括正常登錄，登錄不正確，退出系統，各項配置變更等等事件。日志功能僅供擁有系統管理員級權限的用戶使用。操作員權限分為系統管理員、一般操作員及客人三檔。系統管理員可以執行所有操作；一般操作員不可以進行日志管理及用戶管理；客人僅可查看圖像（包括放大，縮小），不可以進行其他任何操作。

　　h.接收端軟件界面采用翔浩最新研發的電子地圖報警控制系統，監獄內的全部場景，顯示、報警、錄像、設置等操作根據地圖指示，集報警布防、權限設置、報警聯動錄像為一體，提供更先進、更準確的警報處理功能，使用上也非常直觀方便。

　　i.在監控中心安裝一臺視頻控制服務器（VCS），安裝監控控制系統軟件，對全部視頻數據根據分布在監獄不同地點的監控監看點的需要進行網絡傳輸分配和監控控制命令的轉發，可以在不同地點同時對同一地點監看，實現多點即時接收一點視頻信號，對于如突發事件、意外事件、高度危險性囚犯、囚犯數量眾多地點的監控具有重大意義。VCS同時管理各客戶端的監控權限，限制越權監控視頻圖像的情況。

　　j.監控中心安裝的硬盤錄像機采用液晶顯示屏安裝于適當的位置，盡量不占用現有的監控中心的設備安放位置。

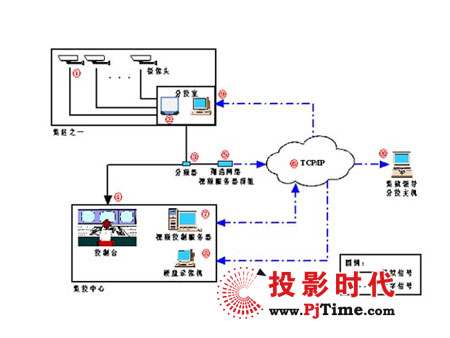

3．系統結構圖

注：a. 圖中黑色線為模擬信號通路，紅色線為數字信號通路。
    b. 圖中只示意畫出一個監區的結構示意圖，其它監區與監獄外圍監控區域的結構與此同理。
