導讀

    在目前的視頻監控領域內，除了模擬攝像機、模擬監視器等傳統CCTV監控設備之外，視頻服務器（Video Server）也是正在考慮構建視頻監控系統的用戶選擇的對象之一。

    視頻服務器（Video Server）是一種可以將模擬視頻、音頻信號數字化和壓縮，并能通過IP網絡進行傳輸?shù)脑O(shè)備。它全面地描述了產品各方面的功能特性，因?yàn)榇祟惍a(chǎn)品大多都是內置了Web Server，它們擁有自己獨立的IP地址，可以被當作一臺完整的Web服務器使用，其與傳統的Web服務器的主要區別在于它們向用戶提供的主要是視頻和音頻方面的Web服務。

    視頻服務器的主要組成部分包括模擬視頻輸入接口，模/數轉換器、圖像壓縮芯片、CPU及內存、網絡接口、串行接口以及報警輸入輸出接口等。從視頻輸入端接收到的模擬視頻信號首先被數字化，然后由圖像壓縮芯片按照MJPEG或MPEG壓縮算法進行壓縮，最后再由CPU通過網絡接口傳送給網絡上的瀏覽客戶端。此外，在圖像壓縮芯片的支持下，CPU還可以實現諸如動態偵測、報警事件管理、給圖像疊加文本或LOGO、IP地址過濾、HTTPS加密等智能功能，還能夠提供HTTP、FTP、SMTP、SNMP等多種服務。

    下面我們將為大家介紹幾款主流的視頻服務器產品，正在考慮構建視頻監控系統的用戶不妨參考一下。

Amplesky TV8000

高清晰通用電視墻服務器

    Amplesky TV8000 是天地陽光推出的一款經典電視墻服務器，可兼容所有基于H.323協議框架下的MCU，支持H.264下的16分屏為召開大型會議的您徹底解決無法多個會場圖像高清晰度同時顯示的問題，讓您體會到高清晰、多畫面的視覺感官，并同時實現條理清晰的會場畫面切換。

    Amplesky TV8000電視墻服務器不僅支持具有VGA輸入的等離子和液晶等高檔顯示設備，通過與TV8100電視墻服務器配合也支持具有AV輸入的普通顯示設備。其具有單機組網及多機級聯等靈活的組網方式，能夠最大地滿足不同用戶的需求。因?yàn)锳mplesky? TV8000的誕生以及實際應用，大型視頻會議將被渲染得更加生動、精彩。

設計先進

          標準 19 英寸 U 硬件設備，可上機架。
          電信級標準，滿足7×24小時不間斷運行需求，MTBF大于120,000小時。
          標準硬件集成、嵌入式操作系統結構，系統穩定可靠，無病毒感染之憂。
          Amplesky TV8000提供了電視墻畫面數的靈活配置和選擇。用戶可根據自己的使用
           習慣任意選擇電視墻畫面的顯示形式，實現靈活多樣的顯示方式。

獨創特性

          超大容量：單臺TV8000可同時接受80個4M，128個2M或256個768K終端同時接入會議。
          多種模式：單臺設備集多種接入模式于一身，可隨時隨地任意切換。


功能強大

    基本功能
          最大會議呼叫帶寬支持4M。
          支持最新視頻標準H.264。
          單屏VGA視頻輸出。

    多分屏功能：最大支持16分屏

          支持H.264下的1，4，5+1，7+1，9，8+2，12+1，16多種動態分屏切換分屏。

    支持多種視頻格式
          H.261，H.263，H.263+，H.263++，H.264。
          智能全路混音功能，方便所有與會者同時參與討論。

    高清晰信號輸出

          TV8000采用單路AV接口輸出，輸出分辨率達到16CIF，畫面幀率為25-30fps。

    支持會場名稱的顯示

         支持會場名稱的顯示。

    使用靈活

         Amplesky TV8000 提供了電視墻畫面數的靈活配置和選擇。用戶可根據自己的使用習慣隨意拼接與拆分顯示單元，實現靈活多樣的顯示方式。

    操作管理

         Amplesky TV8000 采用 WEB 控制管理方式，用戶只需在 PC 上用網頁瀏覽器打開相應管理界面即可進行各項功能的操作實現，全中文界面，簡單明了。

    便捷強大的擴展能力

         級聯應用使 Amplesky TV8000 具有強大的顯示點數的擴展能力，當用戶所需要同時顯示會場數目超過一臺Amplesky TV8000 的最大顯示會場數時， Amplesky TV8000 即可通過級聯輕松解決這一問題。

應用特性

          兼容性強：完全兼容各種品牌的H.323標準的MCU、視頻終端。
          多種級聯方式：業內獨創的多種級聯方案可以最大滿足不同用戶對電視墻的要求。
          出色的網絡適應性：多網口技術實現跨接多個網段功能。
          地域的隨意性：電視墻的安裝位置不受MCU的位置影響，任意會場都可以安裝電視墻設備。

TV8000 技術指標

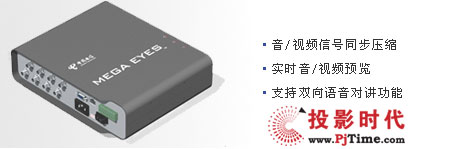

互信互通嵌入式視頻服務器

    互信互通嵌入式視頻服務器具有視頻信號和音頻信號的H.264硬件同步壓縮功能，壓縮碼流通過網絡進行傳輸，通過網絡可進行實時視頻和聲音預覽支持雙向語音對講等功能。

 基本功能

· 采用H.264硬件壓縮技術，壓縮比高，且處理非常靈活；
· 多級用戶權限管理，保證系統安全；
· 支持一個RS-485接口，可以控制云臺。

 目前有如下三種型號：

· EYE-1001H：單路，支持CIF；或支持4CIF（D1）；
· EYE-1002H：兩路，支持2路CIF；或支持1路4CIF（D1），此時另外1路被屏蔽；
· EYE-1004H：四路，支持4路CIF；或支持1路4CIF（D1），此時其余3路被屏蔽；

 壓縮處理功能

· 支持1到4路視頻信號，可實時每路25幀/秒CIF分辨率的獨立硬件壓縮；
· 支持FULL D1（704*576）、CIF（352*288）、2CIF（704*288）QCIF（176*144）分辨率；
· 支持OSD，日期和時間可以設置；支持LOGO。

 網絡功能

· 支持一個10M/100M兼容的以太網端口；
· 支持TCP/IP協議，可以遠程設置參數和實時瀏覽視頻和音頻信號、查看視頻服務器狀態；
· 具有網絡報警功能；
· 可以遠程存儲壓縮視頻；遠程控制云臺、光圈、、焦距等；遠程升級，維護。

 接口參數

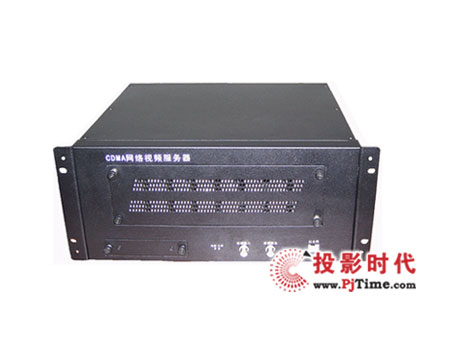

卓揚科技VE5801HCDMA

一、簡介

    VE5801HCDMA無線網絡視頻服務器是由上海卓揚科技有限公司自主開發并生產，擁有完全自主知識產權的嵌入式8通道CDMA無線網絡視頻服務器。

    VE5801HCDMA專為移動視頻監控設計，產品基于開放標準設計，使用CDMA1x無線網絡，傳輸高質量的H.264視頻數據。對于實施有線監控方案有困難的應用(例如野外)或需要移動的視頻監控應用(例如車載)，VE5801HCDMA無疑是最理想的產品。

    該產品安裝、使用簡便，用戶無須安裝其它軟件，通過標準的IE 瀏覽器即可訪問，同時可以輕松地完成對VE5801HCDMA的用戶管理、云臺鏡頭控制及畫面監控。

    配合上海卓揚科技有限公司自主開發的視頻管理軟件，可以對多個視頻服務器進行任意組合、實現圖像預覽、錄像、回放、抓拍、報警、監控管理等功能。

二、產品特點

• 內含8路CDMA通道，傳輸流暢視頻圖像
• 模塊化設計
• 具有較強的機動性、靈活性和較為廣闊的覆蓋面，彌補了固定監控設備受地理和位置限制的不足

    適用于高速移動、廣域無線監控領域，如對車、船等移動物體上的視頻監控，有線網絡無法到達場所的視頻監控

三、主要功能

• 嵌入式實時操作系統
• 使用方便、靈活、可靠
• 支持雙頻CDMA 1X或GPRS/EDGE網絡
• 數據終端永遠在線
• 支持H.264壓縮標準
• 8通道CDMA傳輸
• 1路本地視頻環出
• 內置WEB SERVER，提供強大的網絡功能
• 遠程升級，遠程維護，遠程控制云臺旋轉和攝像頭參數
• 支持D1、CIF、QCIF
• 提供CGI、Java Applet和ActiveX的二次編程接口，便于用戶進行二次開發

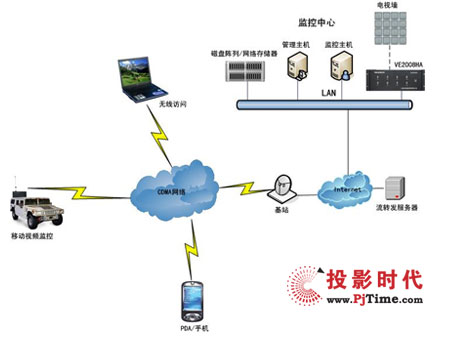

四、典型組網圖

    VE5801HCDMA的BNC視頻輸入接口與攝像機相連， RS-485接口與攝像機的云臺相連， 攝像機產生的圖像信息通過BNC接口輸入到VE5801HCDMA中，編碼處理后傳入CDMA網絡，只要和CDMA或Internet網絡連通，就可以獲取前端移動監控的畫面。

五、技術參數表

聯特微標準視頻服務器

    聯特微標準視頻服務器可將模擬攝像機連接到互聯網上，采用H.264壓縮標準，保證可進行連續流暢的視頻觀看。視頻服務器采用嵌入式LINUX操作系統，可以利用支持任何協議傳輸視頻信號。產品易于設置，并能通過現有的RS-485端口進行云臺控制。

    （產品主要應用于舊視頻監控系統網絡改造，或者新建網絡視頻監控系統，如平安城市、道路、工廠、學校、港口、小區、旅游景點、連鎖店等）

 產品特性：

• 實時H.264視頻壓縮
• 支持雙向語音
• 1路報警輸入，1路報警輸出
• 移動偵測、視頻丟失聯動報警
• 遠程控制云臺設備（RS-485）
• 支持屏幕遮蔽
• 單張影像BMP截取存檔，自動查找IP與自動連接
• 內置Web Server，全面支持IE瀏覽器監視、配置和升級
• 適用ADSL、LAN等網絡環境
• 自帶DDNS軟件，更方便的解決了動態IP
• 最高D1高清晰度畫質，具有多種不同顯示格式(704*576、704*288、352*288）
• 電壓：DC12V

 技術規格：

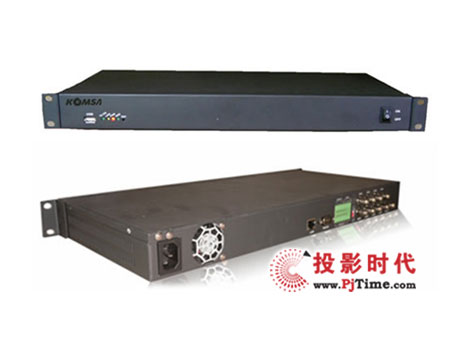

科佳 HS-E800

科佳 網絡視頻服務器 HS-E800

    隨著網絡技術的發展和網絡使用成本的降低，傳統的本地監控已不能滿足越來越多遠程監控的需求，市場呼喚一種視頻傳輸設備來填補空白，視頻服務器便隨之孕育而生。它是一種對音視頻數據進行高速編碼處理并完成網絡傳輸?shù)膶Ｓ迷O(shè)備，由網絡接口、音視頻接口、報警接口、串行接口等構成，可獨立完成網絡傳輸功能，因此能輕松實現遠程監控的功能。

 主要功能：

• 采用嵌入式設計，產品體積小，集成度高，可安裝于多種場所，便于組網
• 支持PAL/NTSC復合視頻
• 支持D1高清晰H.264視頻壓縮，向下支持CIF、HalfD1格式
• 支持MP3音頻壓縮
• 系統集成Web Server,使用Web頁面便可輕松實現遠程監看、控制、設置
• 支持多種網絡的遠程升級，使維護輕松簡便
• 支持動態IP地址，支持局域網、Internet（ADSL、有線通）
• 支持多種無線傳輸，802.11g無線局域網、CDMA、GPRS
• 雙向語音對講，使遠程通話成本大大降低
• 網絡自適應技術，根據網絡帶寬自動調整視頻幀率
• 視頻碼率16Kbps-4Mbps連續可調，幀率1-30 (1-25)fps連續可調
• 畫面延遲小于200毫秒（局域網）
• 視頻遮擋、移動偵測、探頭等報警功能(可設區域和靈敏度)
• 支持雙碼流，網絡傳輸與本地存儲完全獨立
• 支持外接USB閃存、USB 硬盤，可進行本地錄像及遠程檢索
• 支持內置IDE硬盤，可進行本地錄像及遠程檢索
• 485串口，支持透明串口傳輸、支持云臺控制、高速球機或攝像機等外置設備
• 支持鍵盤接入、矩陣控制器等控制設備
• 支持多用戶同時訪問，多級用戶密碼權限管理
• 錄像文件可直接使用Microsoft Windows Media Player播放
• 異常自動恢復功能，網絡中斷后可自動連接
• 支持PPPoE自動撥號上網功能 技術規格：

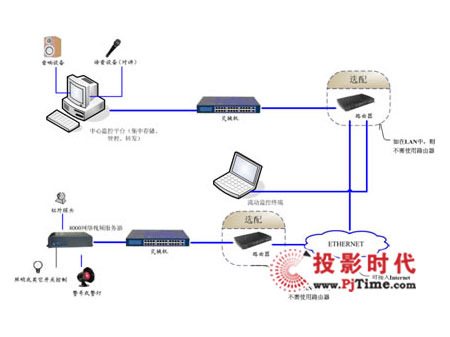

 典型架構圖

 SDK說明

• 提供系統SDK和播放SDK，用戶可根據自己需求進行靈活的二次開發
• 支持預覽、對講、錄像、抓拍等常用功能
• 支持轉發服務器
• 支持報警服務器
• 支持遠程文件服務器，可實現遠程回放和下載
• 支持DDNS(為我公司自主開發)
• 支持透明RS232和RS485傳送
• 云臺控制與協議分離，可兼容任意協議的云臺和球機
