視頻監控，當前正日益普遍地成為企業必不可少的辦公環境之一，它幫助管理者實時查看和監視辦公及生產現場的活動狀況，并根據觀察結果快速決策，確保各環節安全、正常運轉！

    視頻監控在早期主要運用于銀行、交通等特殊行業或政府安全部門，這些機構因其本身的特殊性對監控系統的性能要求都比較復雜、嚴格，構建這樣的一套系統自然要花費不少精力和財力。但普通的企業監控則完全不必如此，企業監控系統，需要的是簡單的部署、便捷的操作、低廉的成本，以及，全面但適合自己的功能。網絡化大時代的背景下，視頻監控也迎來了網絡視頻監控的時代，尤其是對企業監控而言，網絡視頻監控更是擁有無可比擬的優勢，只需借助網絡——這一企業當今必備的辦公條件，適合每家企業不同需要的安全衛士即可馬上到崗，在過去部署一套傳統監控系統所需要的掘地埋線、大興土木的浩大工程統統不必再有。網絡視頻監控意味著：只要有電腦、能上網，用戶就可以在任意時間、任意地點觀看任意監控內容！

    科達，為企業提供任何應用需求下全面、貼身、高性價比的網絡視頻監控解決方案。我們為中國移動“全球眼”、中國網通“寬視界”業務提供可靠而穩定的網絡視頻監控產品及解決方案；我們還為公安、環保、海關等行業用戶提供專業的網絡視頻監控系統解決方案。科達推出的NVR系列產品，則是企業監控系統的首選方案。

    科達NVR系統采用純IP部署，配合網絡攝象機，全面取代DVR，在實現網絡視頻接入、瀏覽、錄象、回放、管理等功能的同時，更為您提供前所未有的創新網絡科技。NVR，帶您進入全網絡化監控時代。

科達NVR系統的特色：
1、專著于中小規模監控系統的構建需求；
2、全網絡化部署，安裝使用簡單、便捷、迅速，且布線成本低廉；
3、不僅本地監控功能全面，還可實現對分支機構的遠程監控；
4、強大的智能化錄像、報警功能。

    科達提供前后端監控系列產品，包括NVR（NVR2820、NVR2820E）、IP前端（KDM2100網絡攝像機、KDM2110網絡攝像機、KDM2300網絡視頻適配器）  、電視墻解碼器（KDM2561網絡視頻解碼器、KDM201網絡視頻編解碼器)，下面分別讓我們看看。

NVR2820

    結合網絡攝像機、視頻適配器等IP前端，科達NVR可提供全IP視頻監控解決方案，您僅需借助現有網絡即可完成整個系統的快速部署，并可在任意時間、任意地點對任意目標進行實時監控和管理。

    結合網絡攝像機、視頻適配器等IP前端，科達NVR可提供全IP視頻監控解決方案，您僅需借助現有網絡即可完成整個系統的快速部署，并可在任意時間、任意地點對任意目標進行實時監控和管理。

    NVR部署在網絡中心，僅需一根網線即可完成所有監控點的接入，布線成本低，施工速度快，安裝簡潔，維護方便。

    監控前端通過IP網絡接入NVR，因此，只要利用用戶已有的IP網絡即可進行系統部署，而且監控點可以位于網絡的任意位置，不受地域限制。

    科達NVR采用高效視頻處理技術，可實現監控圖像的高品質、全動態實時瀏覽、錄像和回放。同時，網絡化傳輸確保了監控點圖像在上傳過程中不會受到外部環境的干擾，圖像質量絲毫無損。

    科達NVR提供雙向語音對講功能，可對前端進行廣播喊話。可通過回聲消除技術保證語音對講的效果。

    由于采用全網絡化架構，因此，科達NVR系統中的所有IP監控設備，包括NVR、網絡攝像機、視頻適配器、IP存儲、電視墻解碼器、PC客戶端等，均可靈活部署在網絡的任意位置，并實現快速接入，不會受到地域限制。

    所有IP監控設備的網絡化部署讓科達NVR系統具備非常靈活的可擴展特性，包括前端接入數量、錄像能力、存儲容量、遠程客戶端數量，均可靈活擴展，擴展后的系統對業務功能的使用和管理沒有任何影響。

中心只需布一根網線
    在傳統DVR和模擬監控系統中，中心需要布大量線纜接入各個監控點信號，布線成本高、維護很困難。而科達NVR在中心僅需一根網線即可完成所有監控點信號的接入，布線成本低、安裝簡單、維護便捷。

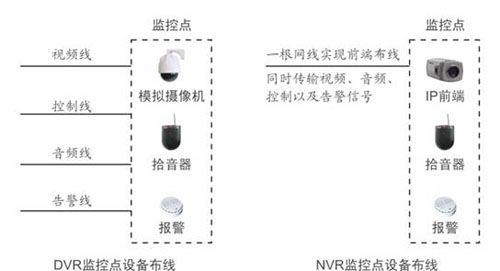

監控點只需布一根網線
    由于科達NVR前端采用純IP接入，因此監控點也僅需布一根網線即可同時傳輸視頻、音頻、控制以及各類報警信號。與以往DVR監控點相比，NVR可節省大量的監控點布線成本，而且安裝更便捷、維護更簡單。

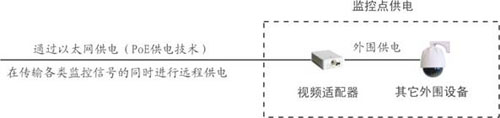

通過網線實現監控點供電
    科達NVR前端可支持以太網供電技術（PoE），因此在傳輸監控信號的同一根網線上還可以同時實現前端設備供電，并可通過前端設備輸出電源信號，為其它外圍設備供電，從而進一步簡化監控點布線。


無線傳輸無需布線
    對于不方便布線的監控點，傳統的DVR和模擬監控系統往往難以部署。而在科達NVR系統中，通過部署無線IP前端，即可輕松實現監控圖像的無線傳輸，無需布線。

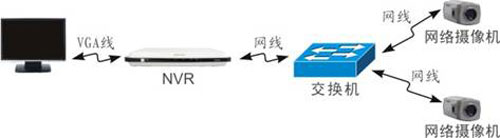

    作為集成化的網絡監控中心，科達NVR具備非常簡單、快捷的安裝和配置特性，在同一局域網下可實現即插即用。

1）接上網線、打開電源


2）自動搜索所有IP前端設備，并動態分配IP地址


3）自動完成所有前端的本地多畫面顯示


在其它復雜網絡狀況下如何進行快速安裝配置，請參閱NVR用戶手冊配置指導。

    科達NVR支持豐富的錄像模式，包括手動錄像、定時錄像、告警錄像和告警預錄等，并支持靈活的覆蓋策略。

手動錄像
    用戶可以隨時對任一前端監控點啟動或停止錄像，可通過遙控器、鼠標或鍵盤操作，對所觀看的視頻進行即時抓錄。

定時錄像
    定時錄像模式下，授權用戶可以對任意一個或一組前端監控點設置錄像的啟動和停止時間，每天可設置多個時段，并支持周期錄像。

告警錄像和告警預錄
    當告警被觸發時，NVR可自動啟動對應前端的錄像，錄像時長可預先設置。NVR還具備告警預錄功能，預錄時間可設，可確保告警前后視頻記錄完整，便于追溯。

錄像覆蓋
    可設定錄像保留的時長，超時錄像會被自動覆蓋。重點告警錄像可設為不可覆蓋。

    科達NVR系統可提供NVR中心存儲、前端存儲以及客戶端存儲三種存儲方式，所有存儲資源均可由NVR進行統一管理。

    NVR內置大容量硬盤，可滿足一般錄像的需要，錄像資料還可備份到移動硬盤、U盤或刻錄成DVD光盤。存儲時長要求非常高的場合，還可外接USB或IP存儲設備擴展存儲空間，以實現海量存儲。

    對存儲可靠性要求較高的應用場合，NVR中心存儲和前端存儲可以同時進行，互為備份，從而防止網絡故障、設備故障或人為破壞導致的錄像中斷或錄像遺失。

    對于存儲在NVR系統中的所有錄像資源，無論是分散在各個前端設備的，還是集中在NVR中心，您都可以隨時隨地進行靈活、快速、準確的檢索和回放。

    您可以直接選定監控畫面通過指定日期、時間進行快速檢索，也可以通過指定監控點、日期、時間以及錄像類型進行高級檢索。

    您可以同時進行4路錄像回放，可設置從同一時間點開始，便于您全景式掌握事件發生的全過程�；胤胚^程中支持停止、暫停、恢復、快放、慢放、拖拉定位、單幀播放等控制功能。

    通過攝像機異常監測、移動偵測以及外部信號觸發報警，科達NVR系統可提供強大的告警聯動功能，包括啟動告警錄像、切換前端圖像、預置位轉動、圖片抓拍、聲光電告警等，可幫助您更高效、更精確的管理和使用監控業務。

    NVR支持防區告警聯動，位于同一區域內的某前端產生告警時，可聯動其他前端錄像、抓拍、預置位轉動等，以防止人為破壞導致的現場錄像缺失。

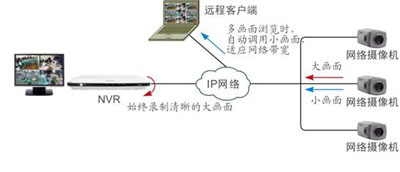

    通過部署支持雙碼流功能的IP前端設備，科達NVR可針對不同的需求自動調用不同質量的視頻碼流，從而優化網絡帶寬資源。


    瀏覽時，NVR根據瀏覽風格在高、低兩種分辨率碼流間自動切換，單畫面瀏覽時調用高分辨率碼流，多畫面瀏覽時自動調用低分辨率碼流，遠程客戶端在低帶寬下也能進行多畫面監控。錄像時，始終記錄高分辨率碼流，以保證錄像質量。

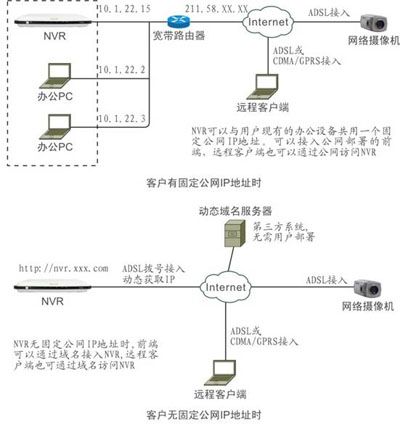

    NVR具備卓越的網絡適應性，可穿越NAT、防火墻以及代理。在無固定公網IP時，NVR可通過DDNS動態域名訪問，實現低成本Internet組網部署。

    科達NVR通過多種安全策略保證整個系統的安全、可靠運行。NVR及IP前端均采用嵌入式設計，可確保系統不會受到病毒和黑客的攻擊。AES碼流加密技術可有效防止監控碼流被竊取�？煽康挠脩粽J證和授權策略可阻止非法用戶登錄。

    有別于DVR和傳統的模擬監控系統，科達NVR可以通過簡單易用的圖形化界面實現系統內所有資源的全面管理和維護。

    通過網絡管理功能，您可快速實現全網優化配置，隨時掌握系統運行狀況，了解系統當前性能，日志系統記錄所有事件信息，便于以后查詢。

    您通過管理客戶端軟件即可對系統內所有前端的參數進行設置、查詢、刪除、修改，并可實現設備軟件的在線升級。

    您通過管理客戶端軟件可進行用戶帳號的設置，設定用戶的權限級別，不同級別的用戶擁有不同的業務操作和管理權限。

    科達NVR采用圖形化界面，具備簡單易用的本地和遠程操作特性，在本地即可完成所有監看和管理工作，也可以通過網絡遠程操作，給使用者帶來極大的自由體驗。

本地操作
    NVR通過外接顯示設備可直接本地顯示監控圖像和管理界面，可通過遙控器、鼠標或監控鍵盤對NVR進行本地操作。

    可通過PC客戶端對NVR進行遠程操作，只要網絡連通，PC客戶端可不受時間、地點限制對任意監控資源進行遠程瀏覽和回放。同時支持B/S和C/S兩種客戶端模式。

    對于需要通過電視墻集中顯示多個前端圖像的監控中心，可部署單路或多路電視墻解碼器，實現高質量解碼輸出。電視墻可實現畫面輪詢、報警聯動等功能。

    無論是本地瀏覽還是遠程瀏覽，均可支持靈活的多畫面顯示功能，支持多種多畫面風格。

    在各種瀏覽方式下，均可對一個或多個監控畫面進行前端自動輪詢，輪詢的時間間隔可設置�？膳渲枚嗵最A案，進行預案輪詢。

    無論是采用遙控器、鼠標、監控鍵盤進行本地操作，還是采用PC客戶端進行遠程操作，均可通過網絡實現前端攝像機的PTZ控制。支持多廠商控制協議。

技術參數

NVR型號	NVR2820	NVR2820E
前端接入數量	4、9、16	9、16
視頻標準	MPEG-4	MPEG-4
音頻標準	G.711、G.721、G.722.1、G.726	G.711、G.721、G.722.1、G.726
視頻分辨率	CIF、QCIF	CIF、QCIF
視頻幀率	1～25幀/秒（PAL）	1～25幀/秒（PAL）
	1～30幀/秒（NTSC）	1～30幀/秒（NTSC）
視頻碼率	64Kbps～2Mbps	64Kbps～2Mbps
音頻碼率	8Kbps～64Kbps	8Kbps～64Kbps
視頻輸出接口	1×BNC	1×BNC
	1×VGA	1×VGA
音頻輸入接口	1×RCA	1×RCA
	1×MIC	1×MIC
音頻輸出接口	1×RCA	1×RCA
報警輸入接口	2路	2路
報警輸出接口	2路	2路
串口	1×RS485	1×RS485
硬盤接口	1×IDE或1×SATA	4×SATA
網絡接口	1×10/100M自適應以太網	1×10/100M自適應以太網
USB接口	1×USB 2.0，可擴展鼠標、USB存儲等設備	1×USB 2.0，可擴展鼠標、USB存儲等設備
網絡協議	TCP/IP、UDP、RTP/RTCP/RTSP、FTP、Telnet、NTP、HTTP、DHCP、SNMP、DDNS	TCP/IP、UDP、RTP/RTCP/RTSP、FTP、           Telnet、NTP、HTTP、DHCP、SNMP、DDNS
外形尺寸	48mm（高）×370mm（寬）×257mm（深）	88mm（高）×443mm（寬）×338mm（深）
重量	1.64Kg（不含硬盤）	5.63Kg（不含硬盤）
工作電壓	AC 100V～240V，50Hz/60Hz	AC 100V～240V，50Hz/60Hz
最大功耗	39.5W	144.5W
工作環境溫度	0℃～60℃	0℃～60℃
工作環境濕度	10%～85%(無凝結)	10%～85%(無凝結)
產品認證	CCC、RoHS	CCC、RoHS

錄象時長

NVR型號	接入路數	錄像時長
NVR2820	4路	30天
NVR2820	9路	15天
NVR2820	16路	7天
NVR2820E	9路	60天
NVR2820E	16路	30天

IP前端：KDM2110網絡攝像機

    KDM2110是一款槍式網絡攝像機，可部署在網絡視頻監控系統的前端監控點，提供全網絡化前端視頻接入解決方案。

    KDM2110采用1/3英寸SONY Super HAD CCD影像傳感器和高性能網絡視頻處理芯片，可提供全幀率、清晰流暢的運動視頻質量。KDM2110的最低照度可達0.8Lux，即使在低照度條件下，也可正常工作。

    KDM2110支持雙碼流功能，可同時進行CIF、QCIF兩路視頻編碼上傳，從而滿足網絡視頻存儲與客戶端圖像瀏覽的不同帶寬應用需求。

    KDM2110具備良好的網絡適應性，無論是在LAN、WAN還是Internet環境下均可實現即插即用，保證整個網絡視頻監控系統的低成本快速部署。



功能特點
·1/3英寸SONY Super HAD CCD，提供高感光度圖像質量
·高性能網絡視頻處理芯片和MPEG-4高效視頻編碼，保證網絡視頻清晰流暢
·雙碼流功能，滿足網絡視頻存儲與客戶端瀏覽的不同帶寬應用需求
·良好的網絡適應性，實現網絡視頻監控系統的低成本快速部署
·移動偵測與報警聯動，提供智能化視頻監控應用
·RS485接口，可外接云臺實現網絡攝像機的轉動控制

技術參數

型號	KDM2110
網絡	網絡接口：1×10/100Mbps以太網接口 網絡協議：TCP/IP、ARP、ICMP、FTP、RTP/RTCP、NTP、SNMP 網絡特性：PPPoE撥號、斷鏈自動注冊、幀的重傳重組、穿越NAT等
攝象機	影像傳感器：1/3英寸SONY Super HAD CCD 鏡頭接口：C/CS 接口 掃描系統：625 線，50場/秒（PAL制式） 水平清晰度：420線 CCD總像素：537（水平）×597（垂直）（PAL 制式） 最低照度：0.8Lux F1.2 電子快門速度：1/50～1/120,000秒連續（PAL制式）
視頻	視頻編碼：MPEG-4 視頻分辨率：CIF、QCIF，支持雙碼流 視頻幀率：1～25幀/秒 視頻碼率：100Kbps～2Mbps
控制接口	1×RS485
應用功能	移動偵測、報警聯動、OSD、自動抓拍等
物理尺寸	55mm（高）×64mm（寬）×112mm（深）
功耗	≤5W
電源*	DC 12V，6W
溫度	-20℃～60℃
濕度	10％～90％
重量	0.5Kg

IP前端：KDM2100網絡攝像機

    KDM2100是一款內置云臺的網絡攝像機，可部署在網絡視頻監控系統的前端監控點，提供全網絡化監控前端接入解決方案。

功能特點
·高性能視頻編碼，圖像清晰、流暢
·支持雙碼流，有效優化帶寬資源的占用
·內置云臺，可實現上下左右轉動
·可通過遙控器或遠程PC控制進行布防、撤防
·支持無線紅外報警探測器、無線紅外煙感探測器、無線門磁等無線報警設備接入
·可通過Wi-Fi無線接入網絡（僅KDM2100W支持）
·具備開關量輸入輸出接口，可外接有線報警設備
·具備SD卡接口，可方便實現本地的圖像抓拍和錄像存儲
·內置麥克風，并提供音頻接口，可實現同步雙向音頻功能
·支持以太網供電（PoE）（僅KDM2100P支持）

    通過與科達網絡視頻監控管理平臺或網絡攝像機管理軟件（Camera Station）配合，KDM2100可實現強大的業務功能。用戶可通過平臺客戶端對KDM2100進行集中管理和圖像瀏覽，也可以通過瀏覽器直接登錄KDM2100進行管理和圖像瀏覽。

    KDM2100具備三種型號：標準型、以太網供電型、無線接入型。以太網供電型可利用一根網線實現設備的供電，對于供電不便的場合可提升部署的便捷性；無線接入型可接入用戶的無線局域網，無需部署網線，進一步提升部署靈活性。另外，以上三種型號都衍生有相應的紅外型號，通過集成專用的紅外補光燈，方便夜間工作。用戶可根據實際場景選擇相應型號。

    KDM2100采用高性能網絡視頻處理技術，提供全幀率、清晰流暢的運動視頻質量。支持雙碼流功能，可同時進行大畫面和小畫面兩路視頻碼流上傳，在與平臺協同工作時，能自動根據用戶的網絡狀況智能調節，帶來卓越的使用體驗。

    KDM2100具備無線報警接入功能，可接入無線門磁探測器、無線紅外探測器、無線煙感探測器等報警檢測設備，無需另外布線。并可通過遙控器控制，實現布防、撤防及緊急求救。

    KDM2100支持多種安裝方式：桌面安裝、壁裝、吊裝。KDM2100支持圖像自動翻轉功能，即使在吊裝倒置時，用戶也能觀看到正常的圖像。

    KDM2100支持室內和室外安裝，并采用防塵和防水設計。室外安裝配備了遮光擋雨用的防護罩，具備極強的環境適應性。KDM2100可配專用的紅外補光燈，方便在夜間工作，適用于需要24小時監視的場合。

技術參數

型號	KDM2100：標準型
	KDM2100W：無線型
	KDM2100P：以太網供電型
攝像機	影像傳感器：1/4英寸逐行掃描CMOS
	總像素：30萬像素
	最低照度：5Lux（不配置補光燈），0Lux（配置補光燈）
	鏡頭：6.0mm/F1.9
	轉動角度：左：60°，右：60°，上：20°，下：-45°
紅外補光燈	照射距離：≤10米
	啟動照度：10Lux
視頻流	視頻編碼：MPEG-4
	視頻分辨率：VGA、CIF、QCIF，支持雙碼流
	視頻幀率：1～25幀/秒
	視頻碼率：64Kbps～2Mbps
圖像設置	圖像翻轉：0°，180°
	圖像疊加：臺標、日期、時間
	參數設置：亮度、對比度、飽和度
接口	網絡接口：1路10/100Mbps以太網接口
	報警接口：2路開關量輸入，1路開關量輸出
	電源接口：1路直流電源接口，用于外接電源適配器
	音頻接口：1個3.5mm麥克風插孔，1個3.5mm音頻輸出接口
	存儲擴展口：1個SD卡插槽，可用于存儲抓拍圖片和錄像
	無線報警接口：315MHz無線信號，4個防區
無線網絡接口 （KDM2100W）	遵循標準：IEEE 802.11b/g
	傳輸功率：14～17dBm
	類型：Infrastructure和ad-hoc
應用功能	PTZ掃描、移動偵測、報警聯動、字幕疊加、圖片抓拍、自動錄像、雙向語音等
物理尺寸	100mm×100mm×82mm
功耗	KDM2100：≤5.3W
	KDM2100W：≤6.3W
	KDM2100P：≤5.3W
	紅外補光燈：≤2.4W
電源	設備工作電壓為DC 12V ±5%，通過外配的電源適配器供電
	電源適配器的規格為：輸入AC100～240V，輸出DC 12V
溫度	-20℃～60℃
濕度	10％～90％
重量	1Kg（整機帶包裝）
安裝方式	壁裝、吊裝、桌面放置
配置和維護	1）支持基于Web的設備參數配置，直接采用瀏覽器登錄設備進行配置和維護
	2）可使用科達Camera Station應用軟件，實現對攝像機進行參數配置和維護
系統集成支持	產品提供功能齊全的API、視頻解碼控件、SDK等，提供詳細的開發者文檔
網絡協議及特性	協議：TCP/IP、ARP、ICMP、FTP、RTP/RTCP、NTP、DNS、DDNS、SNMP、PPPoE
	特性：支持斷鏈自動注冊、重傳重組、穿越NAT等
視頻瀏覽	實時瀏覽：可以使用瀏覽器觀看設備的實時圖像，也可以使用Camera Station，或者基于平臺進行瀏覽，并可實現多個攝像機圖像同時觀看
	錄像回放：可使用Camera Station、平臺客戶端以及第三方媒體播放軟件進行播放（需安裝專用解碼庫）
包含附件	電源、支架、遙控器以及CD（內含安裝指南/應用軟件/用戶手冊）
認證	CQC認證、公安部認證、RoHS

KDM2300網絡視頻適配器

　

    KDM2300/2300P采用緊湊、小巧的設計結構，具有1路BNC視頻輸入接口，用于部署在網絡視頻監控系統的前端接入層，提供節約空間、高性價比的單路網絡視頻編碼解決方案。

    KDM2300/2300P具有占用空間少、重量輕、易于攜帶、便于安裝等特點，可以廣泛應用在需要與前端攝像機進行集成化部署的場合，而其低成本特性非常適合于目前大量存在的利舊性系統改造建設。

功能特點
·結構緊湊、體積小，便于安裝部署
·MPEG-4高效視頻處理，圖像清晰流暢
·CIF、QCIF雙路視頻編碼上傳，滿足差異化需求
·內置PoE，實現自身供電和攝像機供電，簡化部署（僅KDM2300支持）
·移動偵與報警聯動，提供智能化前端接入
·RS485接口，實現前端攝像機PTZ控制

技術參數

型號	KDM2300
網絡接口	1×10/100Mbps以太網接口
視頻接口	1×視頻輸入，BNC
視頻編碼	MPEG-4，可同時上傳CIF、QCIF兩路視頻
視頻分辨率	1路CIF或1路CIF＋1路QCIF
視頻幀率	移動偵測、報警聯動、OSD、自動抓拍等
視頻碼率	1～25幀/秒
控制接口	1×RS485
網絡特性	PPPoE撥號、斷鏈自動注冊、幀的重傳重組、穿越NAT等
應用功能	移動偵測、報警聯動、PTZ控制、OSD、透明串口、自動抓拍等
物理尺寸	65mm*29mm*71mm
功耗	≤2W
電源	外接電源適配器 輸入：AC 100～240V，50～60HZ） 輸出：DC 12V， 6W
溫度	-20℃～60℃
濕度	10％～90％
重量	100g

KDM2561網絡視頻解碼器

　

    KDM2561是一款網絡視頻解碼器，具有1路復合視頻輸出接口和雙向語音接口，可作為網絡視頻監控系統的硬件解碼單元，將數字視頻監控信號解碼輸出到模擬顯示設備。

    基于H.264、MPEG-4高效視頻處理技術，KDM2561可提供1路D1高清晰視頻解碼或4路CIF格式視頻解碼（采用4畫面復合），可靈活應用在不同的顯示設備環境中。

    通過雙向語音接口，KDM2561可提供廣播喊話和語音對講功能，以滿足音頻通信需求。此外，KDM2561還支持透明串口功能，可實現遠端數據采集及控制信號的透明傳輸。



功能特點

·嵌入式設計，穩定、可靠、安全
·單路D1視頻或4路CIF視頻解碼輸出，滿足不同應用需求
·4路視頻解碼輸出時采用4分屏合成方式，節約用戶投資
·H.264、MPEG-4高效視頻處理
·雙向音頻，實現廣播喊話及語音對講
·透明串口，提供遠端數據采集及控制信號的透明傳輸

技術參數

型號	KDM2561
網絡接口	1×10/100Mbps以太網接口
視頻接口	1×BNC視頻輸出
視頻編碼	H.264、MPEG-4，1路D1高清解碼或4路CIF解碼（4畫面復合）
視頻分辨率	D1、2CIF、CIF
視頻幀率	1～25幀/秒
視頻碼率	100Kbps～4Mbps
音頻接口	1×音頻輸入、1×音頻輸出，RCA 1×MIC輸入
音頻編碼	G.711、G.726、G.722.1
應用功能	1×RS485
物理尺寸	29mm（高）×148mm（寬）×94mm（深）
功耗	≤3.5W
電源	外接電源適配器 輸入：AC 100～240V，50～60Hz；輸出：DC 12V，45W
溫度	-10℃～60℃
濕度	10％～90％
重量	0.4Kg

KDM201網絡視頻編解碼器

　

    KDM201是一款機架式網絡視頻編、解碼設備，采用模塊化設計，具有7個業務插槽，可混插網絡視頻編碼卡和網絡視頻解碼卡，提供多達28路視頻集中編碼或28路視頻集中解碼功能。

    與部署多個固定配置的視頻編碼器或視頻解碼器相比，KDM201具有配置靈活、部署方便、節約空間、易于安裝維護、整體成本低等特點，特別適合于需要多路視頻集中編碼或多路視頻集中解碼的應用場合。

    基于高性能編、解碼卡設計以及H.264、MPEG-4高效視頻處理技術，KDM201每一路視頻都可以達到25幀/秒、D1高清晰分辨率效果。此外，KDM201每一路視頻均對應一路雙向音頻，可提供現場拾音、廣播喊話以及語音對講等豐富的音頻功能。

功能特點
·具有7個業務插槽，可混插編、解碼卡，應用靈活
·19英寸標準機架式結構，便于安裝部署與集中維護
·內置網絡交換模塊，無需另配交換機，節約成本
·H.264、MPEG-4高效視頻處理，提供多達28路D1高清晰圖像
·雙向音頻，實現現場拾音、廣播喊話及語音對講
·移動偵測與報警聯動，提供智能化前端接入

技術參數

機箱

型號	KDM201-SH
設計結構	模塊化設計，7個業務插槽，內置網絡交換模塊
物理尺寸	2×RCA視頻輸出 1×VGA視頻輸出，刷新頻率為60Hz/75Hz，分辨率為800×600
網絡接口	MPEG-4，1路D1高清解碼或4路CIF解碼（4畫面復合）
可選模塊	四路編碼卡，KDM201-C04/KDM201-C04L 四路解碼卡，KDM201-D04
功耗	≤150W
電源	AC 100～240V,50～60Hz
溫度	-10℃～50℃
濕度	10％～90％
重量	≤8KG

編碼卡

型號	KDM201-C04	KDM201-C04L
視頻接口	4×視頻輸入，BNC	4×視頻輸入，BNC
視頻編碼	MPEG-4	MPEG-4
視頻分辨率	D1、2CIF、CIF	CIF
視頻幀率	1～25幀/秒	1～25幀/秒
視頻碼率	100Kbps～4Mbps	100Kbps～2Mbps
音頻接口	4×音頻輸入、4×音頻輸出，RCA	4×音頻輸入、4×音頻輸出，RCA
音頻編解碼	G.726	G.726
告警接口	4×輸入、1×輸出	4×輸入、1×輸出
控制接口	1×RS485	1×RS485

解碼卡

型號	KDM201-D04
視頻接口	4×視頻輸出，BNC
視頻解碼	H.264、MPEG-4
視頻分辨率	D1、2CIF、CIF
視頻幀率	1～25幀/秒
視頻碼率	100Kbps～4Mbps
音頻接口	1×音頻輸入、1×音頻輸出，RCA
音頻編解碼	G.711、G.726

典型應用

集中編碼應用
    配置網絡視頻編碼卡，KDM201相當于多路視頻編碼器，可作為智能化前端接入網絡視頻監控系統，提供多達28路視頻集中編碼上傳，主要應用在需要多路模擬視頻集中接入網絡視頻監控系統的場合，可以有效避免堆砌多個獨立視頻編碼器帶來的分散管理、分散供電、安裝不便、維護復雜、擴容不靈活、外配交換機等缺陷。


集中解碼應用
    配置網絡視頻解碼卡，KDM201可作為多路視頻解碼器接入網絡視頻監控系統，提供多達28路視頻集中解碼，主要應用在需要將多路網絡視頻集中解碼輸出到監控中心電視墻的場合，可以有效避免堆砌多個獨立視頻解碼器帶來的分散管理、分散供電、安裝不便、維護復雜、擴容不靈活、外配交換機等缺陷。

編解碼混合應用
    在7個業務插槽中混插網絡視頻編碼卡和網絡視頻解碼卡，KDM201可同時實現多路視頻集中編碼和多路視頻集中解碼，應用在需要對網絡視頻進行集中解碼顯示同時又需要將模擬視頻集中接入網絡視頻監控系統的場合，可以有效避免堆砌多個獨立視頻編、解碼器帶來的分散管理、分散供電、安裝不便、維護復雜、擴容不靈活、外配交換機等缺陷。
