筆者對音箱的用料、內部結構及其電路、元件性能并不是非常了解，在此非常感謝短歌行音頻網的王逸馳（Shane）在音箱拆解中給予我的幫助。拆開EX66音箱后，我們感覺內部電路板以及其他部分的做工比較一般，做工不是很精細。電路板和導線等都使用了大量熱溶膠來固定，給人感覺有點別扭。使用飛利浦的TDA8927J做為放大IC，環形變壓器。功放部分和控制部分各使用一塊電路板。
拆解圖片如下：
環牛以及功放、控制兩塊電路板

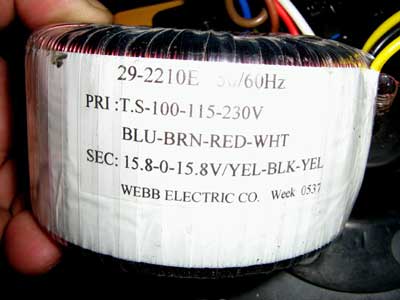

厚重的環形變壓器，顯得很實在。上面標出了相關數據
箱體內襯有一層厚厚的海綿，可以改善駐波，優化低頻響應

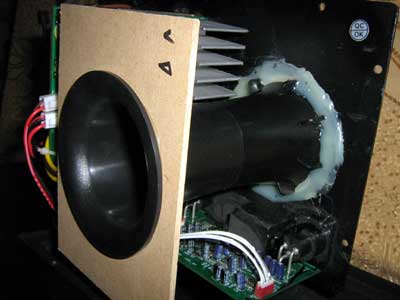

倒相管
用膠粘的電線感覺內部做工有點不精致
倒相管也是用膠密封的
箱體使用合成板材制作

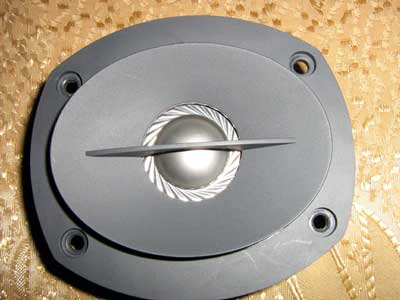

1英寸的鈦合金帶波導高音單元
低音單元特寫。標明了阻抗。
我們很想知道單元生產廠家的名字，但是從這里沒有任何線索。我們猜測單元是為M-Audio特制的。

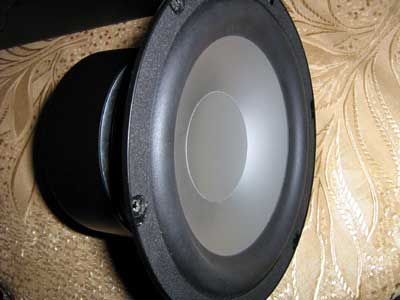

6寸低音單元特寫，之所以叫“66”就是因為它用了兩個6寸低音

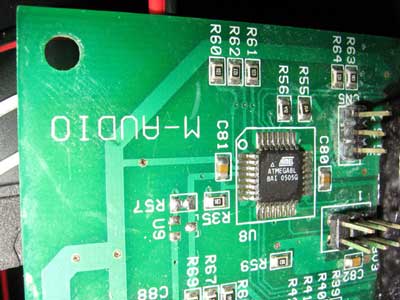

ATMEGA8L為微控制IC，主要負責一些功能的實現。對于音質的影響很小
這里是數字部分的核心，AK4113VF為SPDIF接收器，最高支持216K的采樣率。性能比較不錯

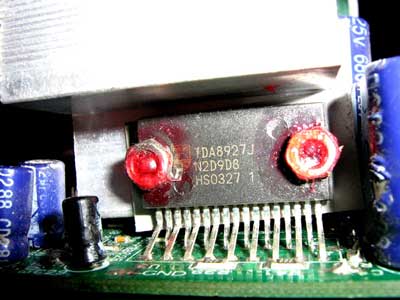

放大電路上使用了飛利浦的TDA8927J，這個IC常用在D類放大器上。擁有80w*2的輸出能力，一般使用BTL方式。D類放大比較考驗設計功力，對于設計師是個挑戰性工作。
PHILIPTDA8927J
功放電路板上的電容、硅橋和線圈
總的來說，EX66的內部做工不算太精細，在聲學設計上是不錯的。當然音箱是用來聽的，內部電路的做工只能是一方面，圖片供大家參考吧。大家知道，很多其他檔次挺高的音箱，內部做工也并不很精細，而且也有很多幾百元的多媒體音箱內部做工卻非常精致，呵呵。
