CDVBC5128型有線數字機頂盒剖析

來源:<<家庭電子>> 更新日期:2005-11-16 作者:佚名

    2004年底,筆者有幸成為第一批有線數字電視網的用戶,并購買了省數字電視網推薦的CDVBC5128型數字機頂盒,有線數字電視開通后,所接收的電視圖象比模擬信號更加清晰、穩定,聲音更加逼真,接收頻道節目比原來多了一倍,達77個。下面將深圳同州電子股份有限公司生產的CDVBC5128型數字機頂盒介紹如下。

    數字機頂盒的電路結構方框圖如圖1所示。

    1.CDVBC5128型有線數字機頂盒的組成

    (1)高頻頭:有線電視數字信號通過75Ω同軸電線送入機頂盒的射頻輸入端,并進入高頻頭。信號在高頻頭內變頻,放大后,送入解調器。高頻頭的輸入頻率范圍為45~870MHz;輸入電平為-25~+20dBmV。

    (2)解調器:有線電視數字信號經高頻頭變頻,放大后,在解調器中解調制,并分為兩路輸出,一路送音頻解碼器;另一路送視頻解碼器。解調器遵循的標準是DVB-CEN300429,解調制方式有16QAM-256QAM,符號率為3.0~7.0MS/S;解復用標準為1SO/1EC13818-1。

    (3)音頻解碼器:遵循解復用標準ISO/1ECl3818-3,并通過單片DVD用MPEG-2解碼集成電路L6402l,對杜比AC-3解碼,通過多聲道擴展還可輸出5.1聲道信號,或支持杜比ProLogic,處理成為2聲道(R、L)立體聲信號輸出。

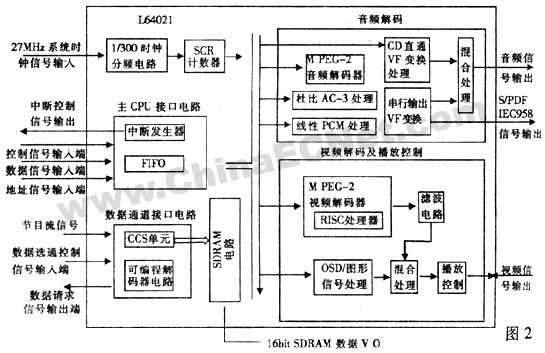

    (4)視頻解碼器:L6402l內置RISC處理器和MPEG-2視頻解碼器,對數字信號主層主級(ISO13818-2)信號解碼,且兼容MPEG-1系統層解碼(ISOIS11172),可處理圖像像素最高為720×480或30幀/S(NTSC制)和720×576或25幀/S(PAL制),即CCIR601標準。L64021集成電路內部結構原理框圖見圖2所示。視頻輸出信號VIDEO使用RCA線與彩電相連。

    (5)主控CPU:允許用戶編程控制L6402l的運行狀態,并可監視DSP輸入的數字壓縮數據,同時判斷其是否有錯。主控CPU接口還允許CPU通過其對機頂盒存儲器中的OSDl進行讀寫操作,以滿足OSD顯示的需要。

    2.CDVBC5128型有線數字機頂盒的功能

    (1)選擇頻道:頻道類別欄由全部、電視節目、廣播節目、喜愛節目等四類組成,使用"菜單"鏈和"上下"鍵選定某一類節目后,在"可用頻道"欄中將顯示出該類節目包含的所有頻道節日。使用"上下"鍵能選擇要收看的頻道。此時右側的PIG窗口播放該頻道節目,同時窗口下方的信息欄中顯示該頻道的簡單EPG信息,按確認?quot;OK"退出"選擇頻道"菜單,進入播放狀態。

    (2)頻道管理:可進行頻道編輯、手動搜索、列表搜索、安裝密碼、升級程序和恢復工廠設定等功能。

    (3)節目指南:在"節目指南"子菜單中可顯示當前頻道、一周頻道(從星期一到星期日)的所有節目的名稱及播放時段,以便用戶提前選擇。

    (4)系統信息:通過屏幕可進行郵件信息、頻道信息、IRD(機頂盒的設備號、版本、卡號等)信息的收看。

    (5)系統選項:可調整伴音和頻道的各種參數,如語言類別(含中文和英文)、電視制式、屏幕寬高比、對比度、透明度、控制密碼(不讓小孩收看成人節目)等。

    CDVBC5128數字機頂盒的故障及維修方法如附表所示。
