評測師點評|

     測工程師點評：WPS720是一款安裝容易、操作方便、界面友好的的無線投影設備，通過使用WPS720，可以多用戶共用一臺投影設備，并且通過WIFI網絡無線傳輸信號也省去了以往麻煩的布線操作，很適合會議、商務演示等場合。而且WPS720本省就具備解碼功能，無需占用計算機資源去解碼，可以實現MPG、MPEG、DAT、VOB、WMV9、ASF、DivX以及Xvid等多種格式的播放。不過，WPS720也有自己的不足，那就是其穩定性還有待提高，且售價很高，WPS720的主要部件是無線和視頻解碼兩個部分，其中，KN16038397無線網卡的市場價大約為35元左右，視頻解碼芯片EM8621L-LF的市場大約為330元左右，在算上其他電路板，存儲芯片等，WPS720的原料成本不應該高于800元，當然還應該算上模具、設計等成本，但仍應該遠低于目前將近5000元的市場售價，希望這種現象隨著市場的成熟和產品的批量生產能夠有所改變。

產品優點：使用方便；可管理性強；硬件解碼，不占用電腦資源

產品缺點：市面曝光率低、少見；穩定性有待驗證；售價過高



WPS720無線投影系統測試：前言

前言：

　　WPS720是一款安裝容易、操作方便、界面友好的的無線投影設備，通過連接WPS720，普通投影便可以完成高質量無線投影的工作，而與一般無線投影相比，WPS720還具有很強的管理性能，它內建DHCP服務器，同時可進行靜態地址分配，可以實現最多128臺計算機的連結，并可以通過管理界面分配投影使用權限，非常適合會議、商務演示等場合使用，用戶無需預先把文件拷貝到與投影機連接的電腦上或者是更換連接投影的電腦，只要使用者的電腦擁有無線網卡便能輕松實現切換，省去了煩人的配線問題，而且WPS720本省就具備解碼功能，無需占用計算機資源去解碼。而在適用平臺上，WPS720也是相當廣泛，它兼容WindowsVista/XP/2K/98WindowsCE智能型手機及Mac操作系統，適用于多種移動終端，而且其最大可支持1280x768分辨率、24位色彩深度，就算是目前比較高端的XGA級投影也能夠支持，與此同時，WPS720的解碼功能也非常強勁，可以實現MPG、MPEG、DAT、VOB、WMV9、ASF、DivX以及Xvid等多種格式的播放。除了這些顯而易見的特點，WPS720在安全性方面也有非常全面的考慮，它可以提供實時登錄密碼，防止不當使用人登錄，而且還可以提供64/128位WEP數據加密。

WPS720無線投影系統

WPS720無線投影系統

　　使用模式

　　WPS720的使用模式有三種，以供不同的使用者根據自己的實際情況加以選擇。

　　1、獨立模式

獨立模式

　　在此模式下，計算機只通過WLAN和WPS720相連接，用戶的計算機IP地址可以自動從WPS720取得，WPS720提供DHCP服務。此模式為封閉方式，WPS720上的RJ45網絡接口不接公司內部網絡,WPS720、投影機和計算機組成一個獨立的系統。

　　2、混合模式

混合模式

　　此模式能夠讓用戶安裝WPS720到現有公司網絡上，WPS720可以通過 LAN port與因特網相連。在此情況之下，應戶計算機IP地址是透過公司DHCP服務器取得，或公司設定的固定lP地址取得，用戶必須手動設定WPS720的IP地址與你的計算機IP地址在同一網段上
在此模式下，WPS720并不提供DHCPClient和DHCP Server功能。

　　3、無線基礎網絡模式

無線基礎網絡模式

　　此模式下，WPS720被當做網絡中的主機使用，連上公司的無線路由器或公司網絡，與公司即有的網絡結合，也可以存取因特網資源。但此模式使用的前提是用戶的計算機需連上公司的無線路由器或公司網絡，且必須手動設定WPS720的地址與用戶的計算機IP地址在同一網段上，需要指出的是，此模式下當多人使用路由器傳送數據時，可能會影響投影效果表現。

　　我們本次測試采用第一種獨立模式來進行。

　　那么WPS720的實際表現怎么樣就讓我們來一起看一下具體使用情況吧。

WPS720無線投影系統測試-外觀介紹

外觀介紹

　　WPS720的外型設計非常小巧，與人的手掌大小相當，在機器的前方是三個狀態指示燈，從左至右分別是LAN端以太網LED指示燈、無線網絡指示燈和電源指示燈。

WPS720體積非常小巧

　　在機身后方依次分布著電源開關、電源插座、VGA連接端口、音頻接口、有線網絡RJ45端口，重啟鍵和天線接口。WPS720的天線可以拆卸。

WPS720的背部接口

WPS720還隨機附帶一個存儲軟件端的U盤

軟件存儲盤

WPS720全家福，它允許用戶通過架子實現壁掛

WPS720無線投影系統測試-實際使用

實際使用：

　　在使用時，用戶需要首先接通WPS720電源，然后把投影機的VGA接口和WPS720的VGA接口通過 數據線相連接。

　　按下電源開關后，WPS720會發射無線信號，WPS720的無線網卡符合無線網絡IEEE802.11b/g標準，可以實現最快54M的無線信號傳輸。

　　此時用有無線網卡的計算機搜索便可發現SSID為WPS的無線網絡，然后確定計算機連入該無線網絡。此時，WPS720的DHCP功能會給計算機自動分配IP地址。

　　WPS720無線投影系統有軟件端和管理端兩部分組成，其中軟件是專用的操作軟件，而管理則通過IE來完成。

　　當計算機接入WPS無線網絡之后，打開IE，系統會自動連接到其管理界面。我們可以看到管理界面的左邊有軟體下載、會議控制和管理畫面三個標簽。用戶在第一次使用時需要安裝軟件端。用戶既可以通過點擊軟件下載標簽來下載也可以通過隨機附帶的存儲盤來進行軟件的安裝。如果通過頁面下載需要輸入用戶名和密碼，系統在除此使用時密碼默認為無。

管理端界面

　　而在會議控制頁用戶可以看到目前連接入系統的計算機并可以控制哪個計算機使用投影進行播放。進入會議控制頁面需要輸入用戶名和密碼，在第一次使用時兩者均有默認值。登錄后就可以看到相關信息。本例中就有兩臺電腦連入系統，其中計算機名為pconline的電腦正在使用投影。

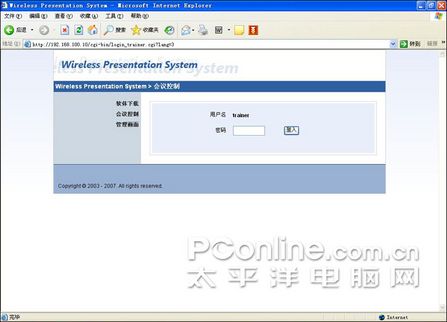

會議控制界面

會議控制

　　進入管理畫面標簽同樣需要輸入用戶名和密碼，這兩者系統默認為是admin。輸入后，我們便可以對無線投影系統進行管理。我們可以看到在頁面左邊有系統狀態、網絡設定、投影設定、密碼變更、設定重置、韌體更新和重新啟動幾個按鈕。

管理畫面界面

通過第一個系統狀態我們可以觀察到系統目前的IP地址等信息。通過過網絡設定我們可以對其信息進行修改。

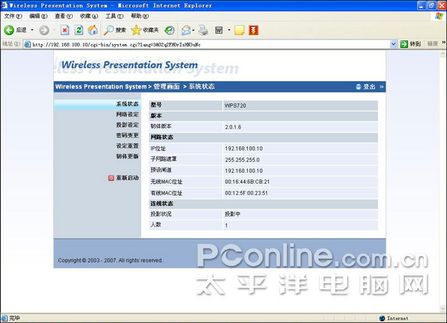

系統信息

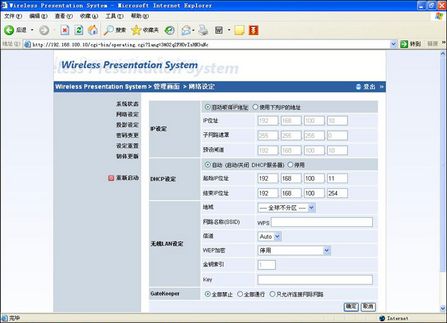

網絡設定

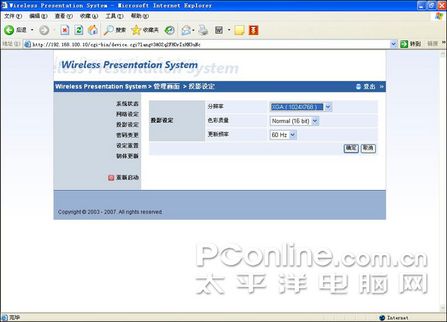

　　在投影設定頁面我們可以更具自己所使用投影的具體情況選擇分辨率、色彩質量和更新頻率。

投影設定

　　而在密碼變更頁面我們可以設定軟體下載、會議控制和管理畫面三個頁面的新密碼。

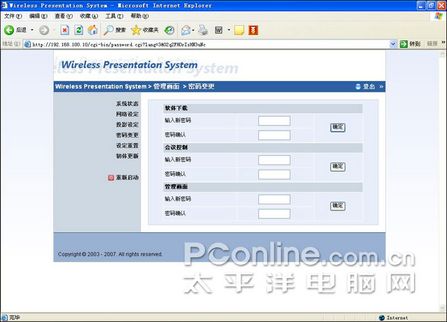

密碼修改界面

WPS720無線投影系統測試-菜單

   在實際使用時，用戶在開機之后投影會自動現實WPS720的相關信息。如圖所示，從投影屏幕上，我們可以看到軟件登錄密碼、WPS720的IP地址、以及投影分辨率等信息。屏幕左上方的LOGIN CODE是用戶軟件登錄的密碼，用戶打開軟件端之后，系統會自動識別WPS720的IP地址和連接計算機的用戶名，并提示輸入登入碼，登入碼就是屏幕上顯示的LOGIN CODE，需要說明的是，處于安全方面的考慮，LOGIN CODE是實時變化的，當用戶的輸入碼錯誤時WPS720會自動變更生成新的LOGIN CODE。

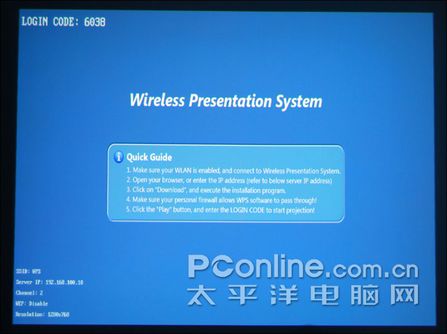

投影界面上會現實登錄碼等信息

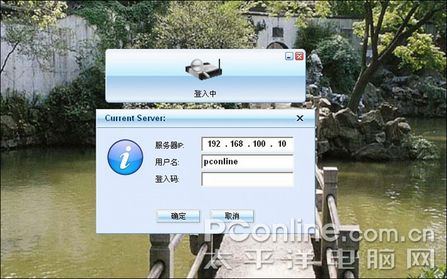

軟件端登錄

　　用戶在軟件端登錄后，WPS720會更具需要自動調整計算機的分辨率以與投影效果相匹配以獲得最佳質量。

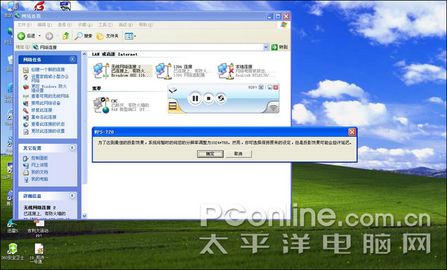

WPS720會自動調整計算機分辨率

　　登錄后，我們發現WPS720有兩種投影模式以供不同的投影方案使用。一種是簡報模式，一種是影片模式。在簡報模式下用戶可以用來投影文檔、PPT等信息，此時不需要通過WPS720解碼。

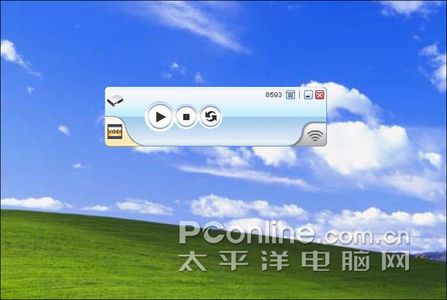

簡報模式

　　WPS720的影片模式用來投影視頻等流媒體，需要通過WPS720來進行解碼。在播放時我們還可以通過軟件來對影片的音量，媒體進度等進行調整。需要說明的是，WPS720是通過硬件本省實現解碼，不會占用計算機的資源。

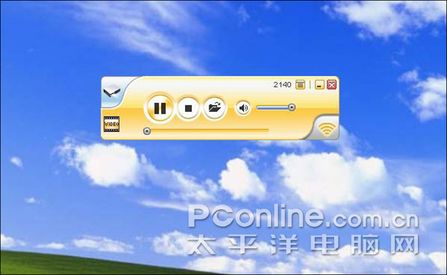

影片模式

用戶可以通過軟件端進入管理界面

　　在本次測試中我們主要對WPS720的解碼效果進行了檢驗，我們分別使用常用的MPG、WMV、RMVB、VOD等格式的視頻文件進行播放，從總體效果來看WPS720的表現不錯，畫面清晰、進度流暢，沒有出現失真、停滯等現象。下面是投影的實際效果，還是不錯的。

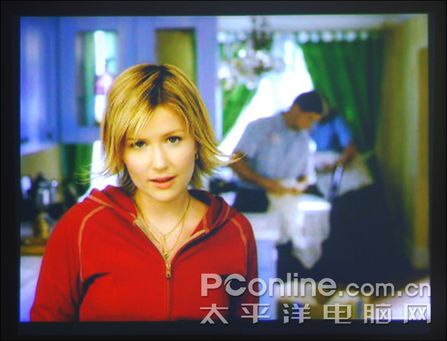

MPG影片播放效果

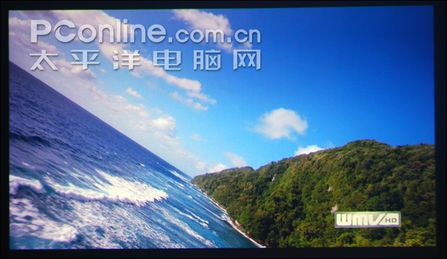

WMV格式影片播放效果

VOD格式影片播放效果

　　不過在本次測試中我們也發現了WPS720的幾個問題，首先，WPS720管理端的會議控制功能有時會不起作用。本來系統是通過管理端來控制由哪太計算機來使用投影機資源，但是我們?cè)谑褂脮r(shí)發現，在一個計算機進行演示時如果另一個連入系統的用戶按下電影模式下的播放/暫停按鍵后會把投影機資源“搶”過來，變成該用戶的畫面。

　　其次，當正在進行視頻演示的用戶因死機、重啟等原因失去與投影的聯系之后畫面在很多時候不能自動切換到待機狀態，其他用戶也不能進行登錄等操作，必須重啟WPS720才會恢復正常。此種情況不會在進行簡報演示的用戶推出系統時發生。

產品拆解

：

　　看了WPS720的使用效果，相信不少用戶都對其內部構造產生興趣了吧，我們也是懷著極大的興趣對其進行了拆解。

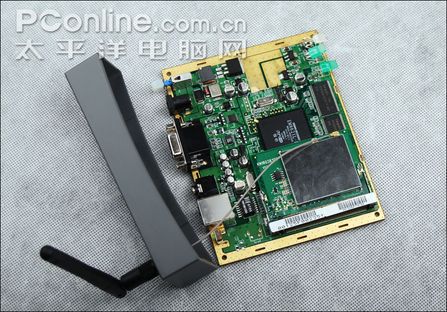

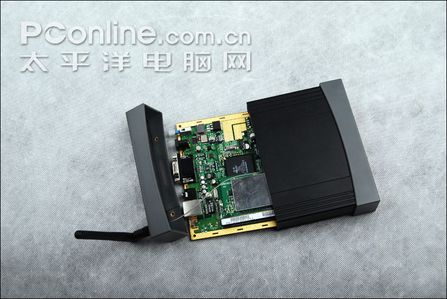

電路板很容易地抽了出來

　　原本我們以為拆解會比較麻煩，但出乎意料的是在擰下機身背部的兩粒螺絲之后很容易地就將電路板抽了出來。

其無線網卡通過連線與天線相連

　　從電路板的結構來看，WPS720的電路結構并不復雜，主要有解碼部分和無線收發部分組成。WPS720的視頻解碼部分使用的是Sigma Designs的EM8621L-LF，這粒芯片在數碼播放器產品中十分常見，屬于Sigma Designs EM8620系列產品，核心頻率為166MHz，它主要用于機頂盒及帶有網絡及錄像功能的DVD播放器，HDTV和數碼媒體播放器等。EM8621L-LF采用高整合SoC設計，可以大大減少配用的零件，成本低廉而且性能穩定。

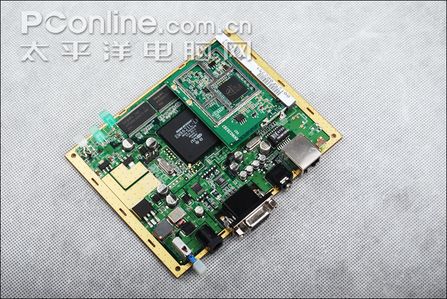

主電路板正面

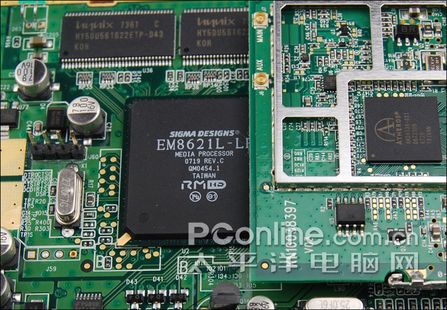

Sigma Designs的EM8621L-LF視頻解碼芯片和內存顆粒

Sigma Designs的EM8621L-LF邏輯結構圖

　　而在EM8621L-LF芯片的上方是兩個現代內存芯片，型號為HY5DU561622ETP-D43，這是一款DDR400內存芯片，每粒存儲容量為16M，兩粒共32M，用來存臨時信息，配合視頻解碼芯片實現流媒體的播放。

　　而WPS720的無線模塊采用的是一塊KN16038397無線網卡，這是一塊常用于筆記本電腦的無線網卡，被焊接固定在主電路板上的mini PCI接口上，通過連線與天線相連接。在無線網卡上，主芯片是被覆蓋的。

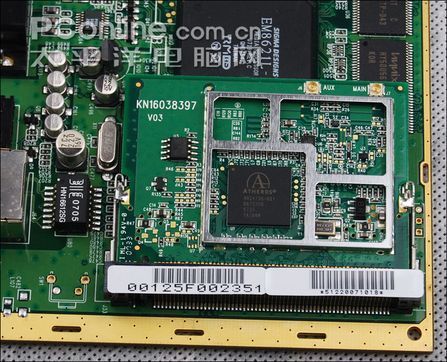

無線網卡采用ATHEROS生產的AR2413a無線芯片

　　我們對其使用的解決方案產生了濃厚的興趣，拆開上面的蓋子我們發現，原來它采用的是ATHEROS生產的AR2413a無線芯片，從ATHEROS的官方網站上，我們可以找到其詳細描述：超低壓省電版 Atheros 2413a是應用了無線網卡前所未有的整合度、效能、省電設計。將雙芯片組精簡到單芯片,像INTEL還有美國博通(BROADCOM)的無線網卡只有在訊馳三代PCI-EXPRESS才采用的方案。而Atheros公司則率先在Athero 2413無線模塊上采用了此方案,工作電壓為3.3V-1.8V(一般網卡為3.3V-2.5V),周邊零件數量也減少了約35%,大大降低了使用功耗,使工作溫度降到最低;這種高集成度設計,突破802.11b解決方案以及其它廠商推出的802.11g解決方案中常見的覆蓋范圍與傳輸速率的限制;同時采用新的信號處理技術，能根據系統和網絡活動的程度，動態調整功耗，從而延長移動設備的電池壽命。這種技術使該芯片的功耗比jj98k目前市場上多芯片解決方案的功耗減少了98%。 Atheros支持最新的WLAN安全標準，包括Wi-Fi保護存取 (WPA和WPA2) 和采用進階加密標準 (AES) 的802.11i 增強安全性，不會降低系統性能。而其它具有韌體加密的WLAN產品在啟動WPA或AES之后，其性能會降低20~50%。此外，AR5005G也支持Cisco公司的 Compatible Extensions (CCX) 2.0技術。為促進無線網絡上語音與數據通訊的結合，AR5005G根據IEEE 802.11e的初稿標準，全力支持無線媒體擴充(WME)服務質量(QoS)功能。這款單芯片產品均支持eXtended Range (XR)操作。XR能連接距離更遠的存取點，也可為信號微弱、無法連接至網絡的家庭環境提供無線連接。像使用該芯片的無線網卡目前的售價大約在35元左右。

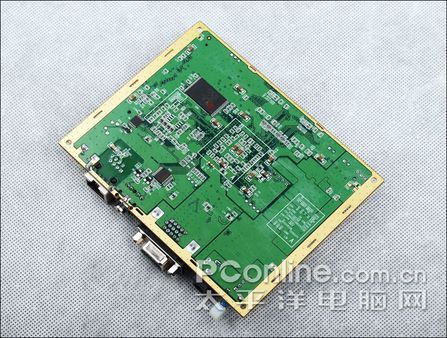

主電路板背面

　　在主電路板的背面，我們發現WPS720還采用了一粒意法半導體生產的M29W640FB閃存芯片，該芯片的容量為8M，用來存儲固件、產品設置等信息。

　　而在音頻接口處，WPS720還采用了一個高性能音頻解碼芯片（DAC）WM8728S，這是一顆規格高達24bit/192kHZ的立體聲音頻解碼器，信噪比高達106dB。WM8728S芯片被放在離音頻接口如此近的位置，最大限度地縮短了模擬輸出線路，這有利于保證后置通道不受干擾輸出最高音質的模擬音頻。

總結：

　　通過本次評測試用，我們發現WPS720無線投影系統的確是一個非常實用的產品，它通過WIFI網絡來實現投影，能夠通過內建的DHCP服務器省去了以往麻煩的布線等操作，并省去了用戶將非常適合于會議、商務演示等場合，但是從其售價來看，目前將近5000元的售價還是很高，WPS720的主要部件是無線和視頻解碼兩個部分，其中，KN16038397無線網卡的市場手機愛大約為40元左右，視頻解碼芯片EM8621L-LF的市場售價大約為330元左右，在算上其他電路板，存儲芯片等，WPS720的原料成本不應該高于800元，當然還應該算上模具、設計等成本，但仍應該遠低于目前將近5000元的市場售價，相信隨著市場的成熟和出貨量的加大，其價格會逐漸回落到正常范圍。
