各系統分析

    1、 大屏幕顯示系統

    此次大屏幕顯示系統采用的 GP-1000 多屏圖形處理器，是基于Windows NT/Windows2000的多屏幕圖型處理器。采用當前較先進的多屏圖型處理技術，結合軟件處理平臺，可以將S-Video信號、復合視頻信號、RGB信號等，都能使它實現顯示于VGA顯示器，并分解成多路輸入信號，組成 m x n 的高性能的大屏幕多屏拼接系統，系統提供完善的遠程控制功能。

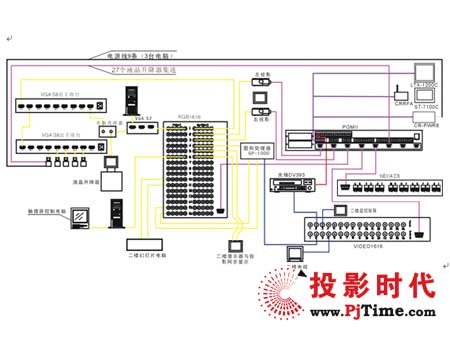

系統連接示意圖

    GP-1000可以將單一VGA顯示信號分解成m x n路信號，輸出到多個屏幕并無縫拼接成單一的邏輯屏。鼠標及各種應用程序窗口、活動視頻窗口、實時VGA信號窗口等，均可在邏輯屏中任意漫游、移動、縮放。

    GP-1000最大可支持24屏的拼接，橫向豎向的屏數可自行設定，此次工程，將屏數設定為1×2，采用先進的DLP背投拼接單元，具備了高亮度、高分辨率顯示功能，可在大屏幕上真實投影計算機圖形文字。

    GP-1000軟件支持：

    服務器支持操作系統：Windows2000+SP3/WinNT4.0+SP6
    客戶支持操作系統：Windows9x/2000/NT

    2、A/V系統

    A/V系統由計算機、攝像機、DVD、VCR、實物展臺、調音臺、話筒、MD機、音箱等等A/V設備構成。它完成對各種圖文信息的播放功能，實現現場音頻系統配合大屏幕投影系統提供優質的視聽效果。并且通過數字錄像機，能夠將整個過程記錄在錄像機中，便于以后的查詢、回顧等。

    通過CR-PGMII中控主機的RS232串口，控制視頻矩陣的切換，選擇所需圖像輸出到投影機。通過控制主機的紅外控制口和紅外發射棒，控制DVD等紅外設備的所有動作，如播放、暫停、停止等功能，并且可以自動將DVD的圖像切換到投影機，投影儀自動選擇視頻輸入，自動將DVD的聲音切換到功放。通過音量控制器，控制功放輸出音量的大小。

    3、 多媒體中央控制系統

    中央控制系統是多功能會議系統的神經中樞，集成各種控制接口，如通過紅外控制錄音機、DVD、錄像機等多媒體設備；通過串行接口控制投影機、音視頻切換矩陣等設備。

    采用技術成熟、功能齊全、用途廣泛的CREATOR CR-PGMII中央控制主機，操作簡單、可靠性高，更加智能化。內置超大內存，可高速運算復雜的邏輯指令，強大的內置可編程接口，使CR-PGMII可以控制幾乎所有的外設設備（包括第三方）。可實現一鍵發雙代碼等紅外邏輯控制。支持3路CR-NET控制總線，可以擴充達256個網絡設備。能夠很方便的管理所有設備的輸入/輸出，配合CREATOR ST-7100C觸摸屏可以做到信號先預覽，再送大屏幕輸出，對系統的操控變得更加簡單容易。

    4、 擴聲、音響系統

    本次項目的音響系統適用于指揮中心會議室、新聞中心會議室、多功能報告廳等。在相關區域安裝鵝頸話筒、無線手持話筒和無線領夾話筒以滿足會議、演講、討論等要求，配合會議自動混音臺、數字音頻媒體矩陣，滿足音響和擴音的功能。有關音頻信號可通過數字音頻媒體矩陣處理后輸出供音箱播放，同時視頻信號輸出至投影機播放。系統可播放DVD、MD、CD、VCD、電視節目、電臺廣播等音視頻信號。

    5、 房間環境控制系統

    通過強電繼電器，可控制日光燈的開關，并且能夠進行多種燈光模式的預設（如會議模式、A/V模式、討論模式等），使得燈光符合各種應用需要。

    通過強電繼電器，控制窗簾的開/合，以符合各種應用需要。

    通過強電繼電器，控制投影機、A/V設備的電源，實現電源的自動、節能管理。有的產品還可以更好的保護設備，如系統會在投影機關機后預留足夠的時間給投影機散熱，然后再自動斷開投影機的電源。

本次工程項目所用的設備清單:

中控設備
序號	設備名稱	型號	品牌
1	中控主機	CR-PGMII	CREATOR
2	6.4寸觸摸屏	ST-7100C	CREATOR
3	12寸觸摸屏	LTX-1200C	CREATOR
4	無線接收器	CRRFA	CREATOR
5	電腦信號矩陣	RGB1616	CREATOR
6	視頻信號矩陣	VIDEO1616	CREATOR
7	1分8電腦分配器	VGA S8	CREATOR
8	圖形處理器	GP-1000	CREATOR
9	強電電源控制器	CRPWR-8	CREATOR
10	電腦選擇器
11	1分2電腦分配器	VGA S2	CREATOR
音頻設備
序號	設備名稱	型號	品牌
1	主擴音箱	TL12	T.D
2	環繞補聲音箱	SMS4	EAW（美國）
3	吸頂補聲音箱	CIS300	EAW（美國）
4	主擴功放	L-2	LABONN
5	環繞補聲功放	L-1	LABONN
6	吸頂補聲功放	L-1	LABONN
7	會議鵝頸話筒	MX412SE/C	SHURE
8	控制室及二樓話筒	996	BJSOUND
9	會議自動混音臺	AUTO ONE	BIAMP
10	有源監聽音箱	PMS3	YAMAHA(日本）
11	MD 機	MD480	SONY (日本）
12	DVD機	DV393	先鋒(日本）

    總結：本次項目原則以能達到作戰指揮中心會議室的各種需求為目的，并且能夠進行相關的擴展，使用CREATOR品牌的產品滿足了以上各種功能，有力說明CREATOR專業控制系統具有高可用性、高可靠性和操控極其方便的特點。通過CREATOR（快捷）系列產品中央控制系統、矩陣切換系統、大屏幕圖形拼接處理器等系統的成套應用，不僅增加了系統的穩定性，也能得到更好的技術保障。
