VGA信號傳輸器列車站臺視頻信號傳輸方法

　　VGA信號傳輸器應用于列車站臺多媒體信息發布系統是一種性價比很高的的視頻傳輸方式，為了能顯示高畫質的圖像，傳統的AV信號傳輸方式已不能滿足要求，而采用VGA信號傳輸器能使圖像的顯示分辨率達到1024*768，完全能滿足站臺內提供面向乘客的導乘信息、運營信息、公益商業廣告，服務宣傳的數字媒體信息綜合發布，為乘客提供全面的導乘服務。南通市智勇電子有限公司是一家專業的視頻傳輸產品研發生產商。所生產的VGA信號傳輸器產品已成功應用于國內多條地鐵的站臺及列車車廂內的視頻傳輸。

下圖是站臺內VGA信號傳輸?shù)氖疽鈭D。

一、 VGA信號發送器

　　VGA信號發送器是把媒體播放器輸出的VGA信號和音頻信號轉換成五類網線的傳輸信號，供遠端的VGA信號接收器使用。

　　1、 4路VGA信號發送器：一路VGA信號輸入，一路音頻信號輸入，本地輸出一路VGA信號和一路音頻信號。4路網線輸出（RJ45接口方式）。供電電源為220VAC，帶電源開關。機箱為19”1U標準機箱。附件有：VGA線一根，長800MM，音頻線一根，長1500MM，電源線一根，長1500MM。


　　2、 8路VGA信號發送器：一路VGA信號輸入，一路音頻信號輸入，本地輸出一路VGA信號和一路音頻信號。8路網線輸出（RJ45接口方式）。供電電源為220VAC，帶電源開關。機箱為19”1U標準機箱。附件有：VGA線一根，長800MM，音頻線一根，長1500MM，電源線一根，長1500MM。



列車站臺視頻信號傳輸方法－VGA信號接收器

VGA信號接收器是一款帶RS232輸出的傳輸器，傳輸距離可達到300米，直接由220VAC輸入，帶外部電源保險，帶電源開關，接口有：一路五類網線輸入（AV信號用），二路VGA信號輸出，二路音頻信號輸出，一路RS485輸入，一路RS485輸出（可供另一臺VGA信號接收器使用），二路RS232輸出。220VAC輸入。附件有：一根220VAC電源線，長1500MM。

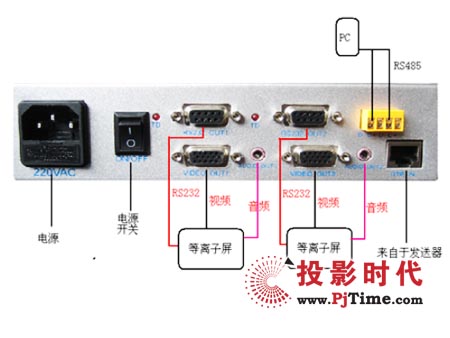

示意圖如下：

列車站臺視頻信號傳輸方法－RS232發送器

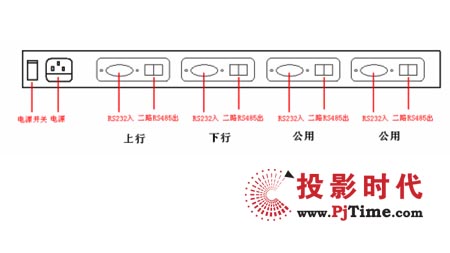

　　RS232發送器是一臺RS232轉RS485控制器，輸出的RS485信號供遠端的VGA信號接收器的RS485使用。機箱采用19”1U標準機箱，內部集成四組RS232發送器，每組輸出2路RS485信號，供遠端2臺VGA接收器使用。VGA信號接收器同時也能輸出一路RS485信號供下一臺VGA信號接收器器使用，一臺RS232控制器可以接入四臺媒體播放器的RS232信號。

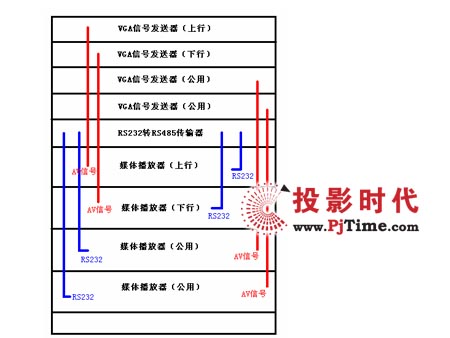

列車站臺視頻信號傳輸方法－機柜圖
