家庭綜合布線系統

    家庭綜合布線系統是指將網絡、電視、電話、多媒體影音等設計進行集中控制的電子系統。綜合布線系統由家用信息接入箱（或稱配線箱）、信號線和信號端口模塊組成，各種線纜被信息接入箱集中控制，信號線和端口是各種應用系統的“神經”和“神經末梢”。

    信息接入箱的作用是集中控制輸入和輸出的電子信號，各種線路可以在箱內跳接達成通路。在綜合布線投入使用以后，平時會按需要進行線路的調配，以控制線路的具體屬性和作用，這樣就可以不必更改線路甚至破壞原有裝修。

    普通的信息接入箱至少能控制有線電視信號、電話語音信號和網絡數字信號這三種電子信號；而較高級的配線箱則能控制視頻、音頻信號，如果房子所在的社區提供相應的服務，還可以實現電子監控、自動報警、遠程抄水電煤氣表等一系列功能。各種信號在信息接入箱里都有相應的功能接口模塊來管理各自線路的連接。信息接入箱管理原理與電腦網絡的中心機柜非常類似。

    信號線傳輸各種電子信號，這些信號線包括：雙絞線（網線）、同軸電纜、電話線、音頻線、視頻線及各種安防和水電煤氣自動抄表的信號線、控制線。信號端口接駁終端設備。如：電視機、電話、電腦、交換機、防盜報警器、自動抄表器等。

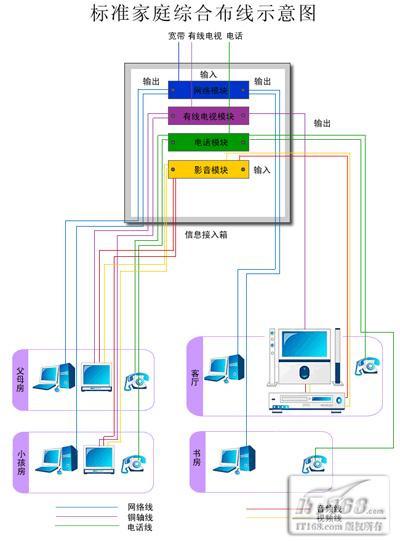

    下面是一個典型的普通家用綜合布線系統的組成示意圖：

     該系統是由一個信息接入箱、各種線纜以及各個信息出口的標準接插件的級成，各個功能部件采用模塊化設計和星形拓樸結構，各個模塊和各個線路相互獨立，單個線路出現故障，不會影響其它信息家電的使用。家庭綜合布線系統的分布裝置由模塊化的信息接入箱來擔作.主要包括：網絡模塊、電話模塊、電視模塊、影音模塊四大模塊，有部分有能力的家庭還可以增加防盜報警的監控模塊。根據用戶的實際需求可以在各個功能模塊上接入、分配、轉接和維護管理，從而支持電話、上網、有線電視、家庭影院、音樂欣賞、視頻點播、安防報警等各種應用。
