從音響高手到影像專家，Denon真的變了

這畫面是DVD播放的？還是高清播放機？
！

    這是一款「意外性第一」的DVD兼容機！原以為Denon旗艦機種仍會以音質為主要訴求，沒想到Video的表現居然會那么出色，它竟然有本事讓DVD-Video軟體展現出「疑似Hi-Vision」的細致畫質！并且還能夠自由設定Gamma，對HDMI/DVI顯示器材能發揮極大作用，完全掌握明暗階度的變化。

Denon DVD-A1XV DVD兼容機

●相容光碟片：DVD-Audio／DVD-Video、SACD、CD-DA/VideoCD
●輸出端子：HDMI×1、DVI-D×1、D2端子×1、3BNC Y/Pb/Pr×1、3RCA Y/Pb/Pr×1、S-Video×2、Composite Video×2、IEEE1394(S400) Audio×2、Denon Link×1、數位同軸×1、Toslink光纖×1、2聲道類比輸出×1、5.1聲道類比輸出×1
●頻率響應：2Hz-20kHz(CD)、2Hz-22kHz（DVD 48kHz LPCM）、2Hz-44kHz（DVD 96kHz LPCM）、2Hz-88kHz（DVD 192kHz LPCM）、2Hz-100kHz（SACD）
●訊噪比：125dB
●總諧波失真：0.0008%
●動態范圍：112dB
●尺寸：434mm×170 mm×432 mm（WHD）
●重量：19公斤



    暌違已久，Denon終于推出了新款的旗艦級DVD兼容機—DVD-A1XV，這是一款THX Ultra認證的機種，它距離上一代機種DVD-A1上市的時間已經超過三年。在這三年間，其實DVD軟件的規格并沒有任何改變，然而數字顯示器材在這段其間突飛猛進地發展，高級DVD機種也隨之進化，納入HDMI與DVI等數位介面，讓它們可以輸出更高規格（1080i、720p）的數位影像信號，新旗艦DVD-A1XV就是順應這樣的影像數位化潮流，配備HDMI與DVI介面，與上一代機種相較，它還新添了SACD的播放功能、i.LINK Audio與第三代「Denon Link」介面。本機在軟體的相容性變得更為廣泛，除了SACD、DVD-Audio、DVD-Video與CD（含HDCD解碼）之外，您還可以將PC中的JPEG圖檔（例如數碼相機拍的照片）、MP3與WMA燒到CD-R光碟片，再將光碟片放進本機來播放。全新開發的數位影像電路，I/P轉換與像素轉換以「完全10bit」作高精度處理

Denon

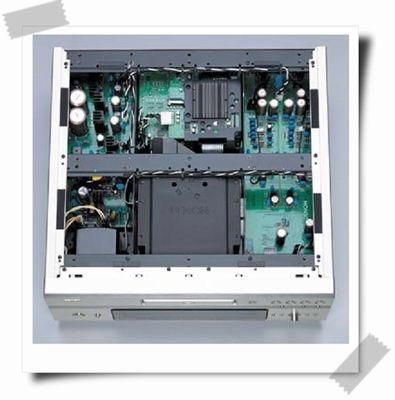

    DVD-A1XV身為旗艦機種，原廠在設計規劃與制作上比較沒有成本的顧慮，因此盡可能將各部電路做到最完善的程度。拆開機蓋，可以清楚地看到內部電路大略分成左、中、右三大區塊。左側的三分之一是本機電源電路部分：為了降低類比聲頻輸出的噪音，本機采用了傳統式電源，隔磁變壓器位于靠近面板的位置，與類比聲頻電路保持最遠的距離，變壓器后方的電路板上裝著多組整流、濾波與穩壓電路，分別供應DVD讀取機構、影像電路、控制電路、數位Audio電路與類比Audio電路，避免各電路間的雜訊相互干擾。



    大部分的玩家或許認為Audio電路是Denon的強項，影像方面大概沒什么好說的，但是這次DVD-A1XV在影像電路部分作了相當大的突破：它采用Denon與Silicon Optical共同開發的「REALTA」10bit I/P轉換晶片，它擁有對應電影軟體的2-3 pull-down功能，搭載MDDF（Multu-Direction Diagonal Filter）與D.P.I.C.（Denon Pixel Image Correction）技術，結合高精度、高速的檢知與運算處理，使畫面的細膩度提高、物像的輪廓更自然，并有效解決以往I/P轉換后、物像斜向輪廓呈現鋸齒狀的問題。在I/P轉換電路之后，本機在像素轉換電路（Scaler）采用與Ancor Bay Technology合作開發的DVDOLSI，它的使用目的是將480p的數位信號上轉至1080i或720p，與前段電路采取同等的10bit運算，它的處理與類比影像信號無關，在轉換過后直接透過兩枚Silicon Image TMDS PanelLink晶片，分別以HDMI與DVI端子輸出數位色差或RGB信號（HDMI與DVI可同時輸出）。至于類比影像輸出部份，本機采用兩枚Analog Devices的216MHz/14bit Video Encoder（ADV7324）作影像信號的數類轉換，其中一枚用在Composite Video與S-Video、另一枚則是在I/P轉換電路之后作類比色差輸出。

二聲道與多聲道數類轉換電路各自獨立，動態范圍相當高

這畫面是DVD播放的？還是高清播放機？
二聲道與多聲道數類轉換電路各自獨立，動態范圍相當高

    在聲音相關的電路部分，本機以Analog Devices SHARC DSP與Denon自家研發的「Advanced AL24 Processing」LSI為核心，前者負責DVD-Video軟體的多聲道解碼、低頻管理、延遲時間處理與各聲道音壓平衡設定，AL24晶片則針對PCM信號作提高取樣率（Upsampling）與上轉24bit的處理，因此若用本機來播放一般的CD唱片，在線性與動態兩方面都能獲得實質的改善。本機的數類轉換電路以五枚Burr-Brown PCM1792（差動輸出的192kHz/24bit DAC，相容PCM與DSD信號）構成，若以聲道數來算，總共有10聲道，您一定覺得奇怪，5.1聲道類比輸出應該只有6個聲道才對啊？這么說只對了一半，本機的5.1聲道數類轉換就是這樣做（使用三枚PCM1792），但是DVD-A1XV還有一組獨立的二聲道輸出，每聲道各用一枚PCM1792，它的作法與同廠的Hi-end級SACD/CD唱盤—DCD-SA1近似，當PCM1792采雙差動輸出對應一個聲道時動態范圍高達132dB，足足比立體聲輸出（129dB）高出3dB。比較可惜的是配備同等的電路，DVD-A1XV沒有做二聲道平衡輸出（DCD-SA1有），也許Denon還是想讓AV器材與純音響器材之間做出一點區別吧！



筐體、機箱與轉盤機構一連串的抑振措施為了抑制振動，

    防止對音質與畫質的破壞，本機采用1.6mm的鋼板制作出堅固的筐體，機箱的底部采取四層Hybrid結構，頂板也采取負荷的方式制作，您只要用指尖輕敲頂板，從發出的聲音大小就可以得知它的抑振效果遠比多數DVD機種好得多。這次DVD-A1XV采用Denon自家研發的轉盤機構，它以三相無刷馬達來驅動，Denon把轉動光碟的主軸采取極短化設計，使轉軸在高速旋轉下（尤其是在讀取DVD或SACD碟片時），前后左右的搖晃比一般制品小得多，因此振動也大幅減少。此外，Denon還使用了S.V.H.（Suppress Vibration Hybrid）結構壓低諧振，讓轉盤更穩定地讀取各種光碟片。



    擁有完整的影像調整機能，不怕顯示器材部分的影像調整項目在HDMI/DVI輸入時被管制

DVD -A1XV卻讓我把注意力從Audio轉移到Video

這畫面是DVD播放的？還是高清播放機？
    玩家們以往對Denon的看法，多半覺得該廠制品的聲音表現不錯，至于影像方面并沒有很深刻的印象，但這回DVD -A1XV卻讓我把注意力從Audio轉移到Video。現在只要是購買高階DVD機種搭配新款顯示器材的玩家，多半會使用HDMI或DVI介面，享用720p或1080i的細膩畫質，然而有相當多的顯示器材在這樣的連接條件下，有不少影像調整功能被管制，甚至連色濃度都不能調整，盡管信號的規格與傳輸品質得到提升，但卻不能調整到玩家想要的畫質表現，相當令人遺憾！DVD -A1XV的設計者顯然能體會玩家的處境，既然顯示器材在數位介面連接下影像調整受限，它們就讓本機擁有完整的影像調整功能，在HDMI或DVI信號送出之前就先作調整，這樣就算顯示器材被管制，還是能達到調整的目的。



    本機的影像調整項目包括：Contrast（對比）、Brightness（亮度）、Sharpness Mid（中頻銳利度）、Sharpness Hi（高頻銳利度）、Hue（色相）、White Level（白色位準）、Black Level（黑色位準）、Croma Level（色濃度）、Enhancer（輪廓加強）、DNR（數位雜訊抑制）與CCS（去除混入亮度信號的色信號）。畫質細膩，已經到了「疑似Hi-vision」的程度

    上述的這些調整，除了不包含色溫相關項目（大部分顯示器材都有，并且不受HDMI或DVI輸入的限制），調整項目已經比多數顯示器材（含投影機）還要多，DVD -A1XV的本領還不只這些，它擁有比絕大多數投影機還要完善的Gamma調整，它不是只有幾種「固定的」Gamma而已（例如2.0、2.2、2.4…），它把0～100 IRE之間分為10段，每一段都能個別設定明暗階度，如果我想讓0～50 IRE提高明暗的變化量（同時縮減60～100 IRE的變化量），或是只想提高10 IRE的亮度，本機都能讓我自由自在地調整，就如同一個控制明暗階度的「圖示等化器」，只要我對顯示器材哪一個區間的層次變化不滿，就能用它調整到非常滿意的程度，對于投影機與液晶電視的用家來說，在適當的Gamma調整下，能為這些顯示器材「直接升級」，在本篇中有圖為證。納入Gamma調整、并能反映在HDMI輸出的條件下，截至目前為止，DVD-A1XV應該是全世界唯一擁有此項「特異功能」的DVD機種。



    本機的灰階表現能有多好，端看使用者調整Gamma的功力而定。從實際的觀賞中，我可以確認本機擁有豐富的色彩層次，至于您可以看到何種程度的色彩表現，就要看顯示器材的實力如何了。在480p類比輸出的條件下，畫面的雜訊相當低，對比看起來比較高，色彩則是較為鮮艷的類型，讓人感覺到畫面的力度較強，物像有重量感。不過當我使用過本機的HDMI輸出之后，幾乎已經不會想要回頭去用類比色差的480級信號了，此時它可以透過HDMI/DVI輸出720p或1080i的數位影像信號，畫質變得異常地細致，我拿平時試機的DVD軟體播放，真有點難以置信：如果拿一般DVD

    480p的色差輸出和它相比，解析度的差距實在太大了！在720級的投影機上播放，HDMI輸出的畫質和1080i（BS Digital）已經有幾分神似，稍一失神，連有經驗的玩家都會受騙！只可惜手邊沒有Full HD的顯示器材，或許真要用到1080p的投影機來看，才能更容易作區分吧。采用數位介面傳輸時，畫面顯得比類比輸出「透徹」許多，景物的縱深感較為明顯，色彩變得中性，并沒有刻意夸張的傾向。

如果想要聽SACD，還是用類比輸出比較好

這畫面是DVD播放的？還是高清播放機？

如果想要聽SACD，還是用類比輸出比較好

    以往愿意花錢買Denon旗艦級DVD機種的用家，大部分還是認同Audio方面的表現。現在已經有很多高級環繞擴大機配備i.LINK端子，若以此介面連接本機，包括DVD-Audio與SACD均采「數位直入」環繞擴大機，此時決定聲音表現的關鍵在于環繞擴大機而不是DVD-A1XV。與類比直入的狀況相較，本機的類比輸出就明顯表現出個性：在5.1聲道類比輸出時聲音的密度頗高，中、低頻段比較厚重，音場與音像都十分安定；若在二聲道訊源播放時選擇「2CH Analog Out」，聲音會比選用5.1聲道類比輸出更有力量，強弱音的起伏更大，樂器與人聲的質感已經不亞于十萬元及CD唱盤的水準，在播放CD或SACD等「純音樂」軟體時，我建議以「Pure

    Direct」關掉本機內部的顯示電路與影像電路，聲音會變得更為純凈，在堂音較為豐富的軟體中，空間感的描繪更為確實。在「數位直入」和「類比直入」兩者之間，我認為在多數的搭配狀況下，電影軟體選前者、音樂軟體選擇后者比較理想。

不僅要「耳聽為憑」、更要「眼見為憑」

    最近這一兩年，當DVD機種開始納入HDMI介面之后，你我想必都會覺得DVD硬體技術發展已經接近「完全成熟」的程度，畫質繼續進步的空間有限。在看過DVD-A1XV的畫質之后，我必須承認先前的想法錯誤，雖然只是以運算方式把480i的信號轉成720p、1080i，但高明的手法卻能讓「假的Hi-vision」幾乎弄假成真。

    沒錯，我只花很少的字數敘述聲音表現，關于這方面的描述，其它的寫手會講得更天花亂墜；沒用過DVD-A1XV的高人們，也可以用以往的「Denon」印象，在網路上高談闊論、寫「虛擬評論」。音響店的老板們會告訴您：它的音質比以往的旗艦機種進步不少！我也這么認為。不過在此我寧可花更多的篇幅多說一些Video、少講一點Audio，就是怕玩家只試到「半部」DVD-A1XV，錯過享用最佳DVD畫質的機會。

初期設定的重點項目解說

1. 此為本機的數位介面選單，其中DENON LINK與IEEE1394僅與Audio相關。

2. 當本機與家用顯示器材以HDMI/DVI連接時，建議選用「ENHANCED」檔位，畫面的暗部才會比較深沈。

Denon DVD -A1XV高清播放機設置解說1

這畫面是DVD播放的？還是高清播放機？
3. 目前支援HDMI多聲道規格的環繞擴大機還不多，因此大部分的系統應設在2CH。



4. 若「HDMI AUDIO SETUP」選擇MULTI（LPCM），還能再進入喇叭大小、分頻點各聲道音壓平衡與延遲時間等項目的設定。



5. 倘若「HDMI AUDIO SETUP」不是設在2CH，將無法對多項AUDIO SETUP進行設定。



Denon DVD -A1XV高清播放機設置解說2

這畫面是DVD播放的？還是高清播放機？
6. 此項目建議選用「PANEL RES.」，在顯示器材以HDMI連線時，本機會依照顯示器材的實際解析度送出數位影像信號。



7. 您有Denon環繞擴大機嗎？如果有，請看看擴大機的DENON LINK是哪一代的版本。



8. 說來說去，還是i.LINK



    Audio好用，其他廠牌支援的環繞擴大機也多，此介面幾乎相容目前所有的二聲道與多聲道數字Audio信號，用了它，其他的數字Audio端子就不必接了，不過您也要記得將本項目切到ON，這樣i.LINK才有輸出。

Denon DVD -A1XV高清播放機設置解說3

這畫面是DVD播放的？還是高清播放機？
9. 這是「AUDIO SETUP」設定頁面，其中「SACD FILTER」分為100kHz與50kHz兩檔，不管喇叭能力如何，我還是習慣選100kHz。



10. 此項目要選「MULTI CHANNEL」，本機才會輸出多聲道類比信號。



11. 進入「MULTI CHANNEL」，在依序設定喇叭系統、各聲道音壓平衡調整與延遲時間（喇叭距離）。



Denon DVD -A1XV高清播放機設置解說4

這畫面是DVD播放的？還是高清播放機？
12. 若把「SOURCE DIRECT」設為ON，在SACD播放狀態下，DSD信號將會從DSD Decoder直接送進DAC（跳過DSP電路）進行數類轉換。





這么強大的影像調整機能，不用就太可惜了！

1. 按下遙控器的「PICTURE ADJECT」鍵，即可進入本機的影像模式選單，其中「STD」是原廠預設值，您可以另外設定5組影像調整數值，當本機同時連接不同的顯示器材（液晶電視與投影機）、觀賞不同的DVD-Video軟體時（例如一般影片或電影），您都可以調整不同的影像設定作對應。



2. 選擇一組影像記憶進入后，您會看到這個畫面。本機的影像調整項目分為4組，第1組包括CONTRAST、BRIGHTNESS、SHARPNESS (MID)、SHARPNESS (HI)與HUE。



Denon DVD -A1XV高清播放機影像調整項目

這畫面是DVD播放的？還是高清播放機？
3. 影像調整項目的第2組，包括WHITE LEVEL、BLACK LEVEL與CHROMA LEVEL三項。



4. 影像調整項目第3組，有ENHANCER、DNR與CCS三個選項。



5. 本機影像調整的重頭戲就是GAMMA，此項設定決定本機從暗到亮的階度分配。



Denon DVD -A1XV高清播放機Gamma調整

這畫面是DVD播放的？還是高清播放機？
6. 在對應電影軟體時，我利用此項調整讓暗部到中階分配比較大的變化量，讓中階以下擁有更豐富的層次感。

7. 您可以在影片播放時，邊看邊調整Gamma，不必有所顧忌，就算調整得荒腔走板，按下遙控器的「CLEAR」鍵，就能回復原廠設定的標準值。

請您看看Gamma調整的影響有多大，（圖1） 是調整前的狀態，（圖2）

（圖1）

　

是調整后的情況，畫面的「最暗」與「最亮」兩端都沒有改變，但畫面暗部到中階的層次感卻有很明顯的差別。
